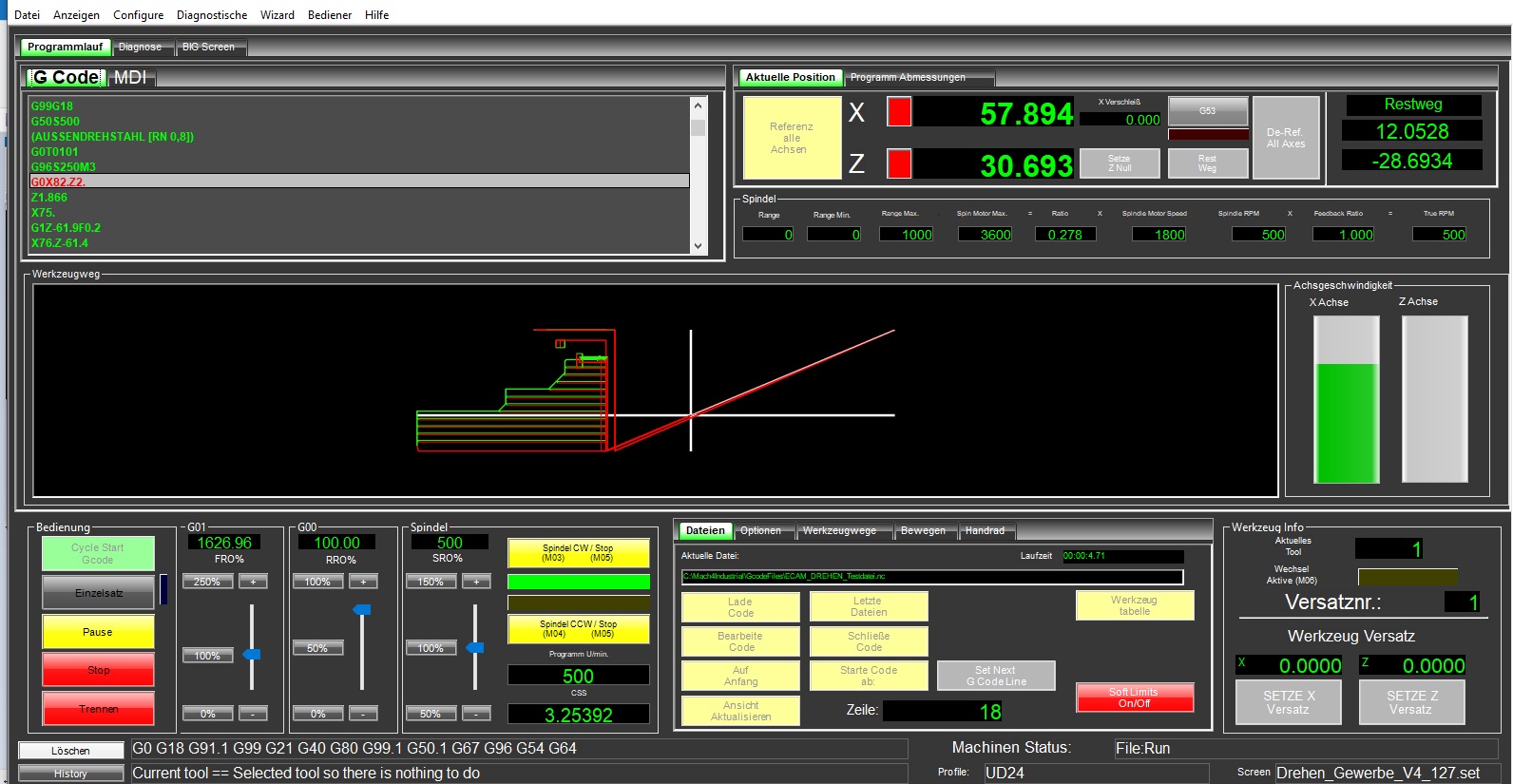

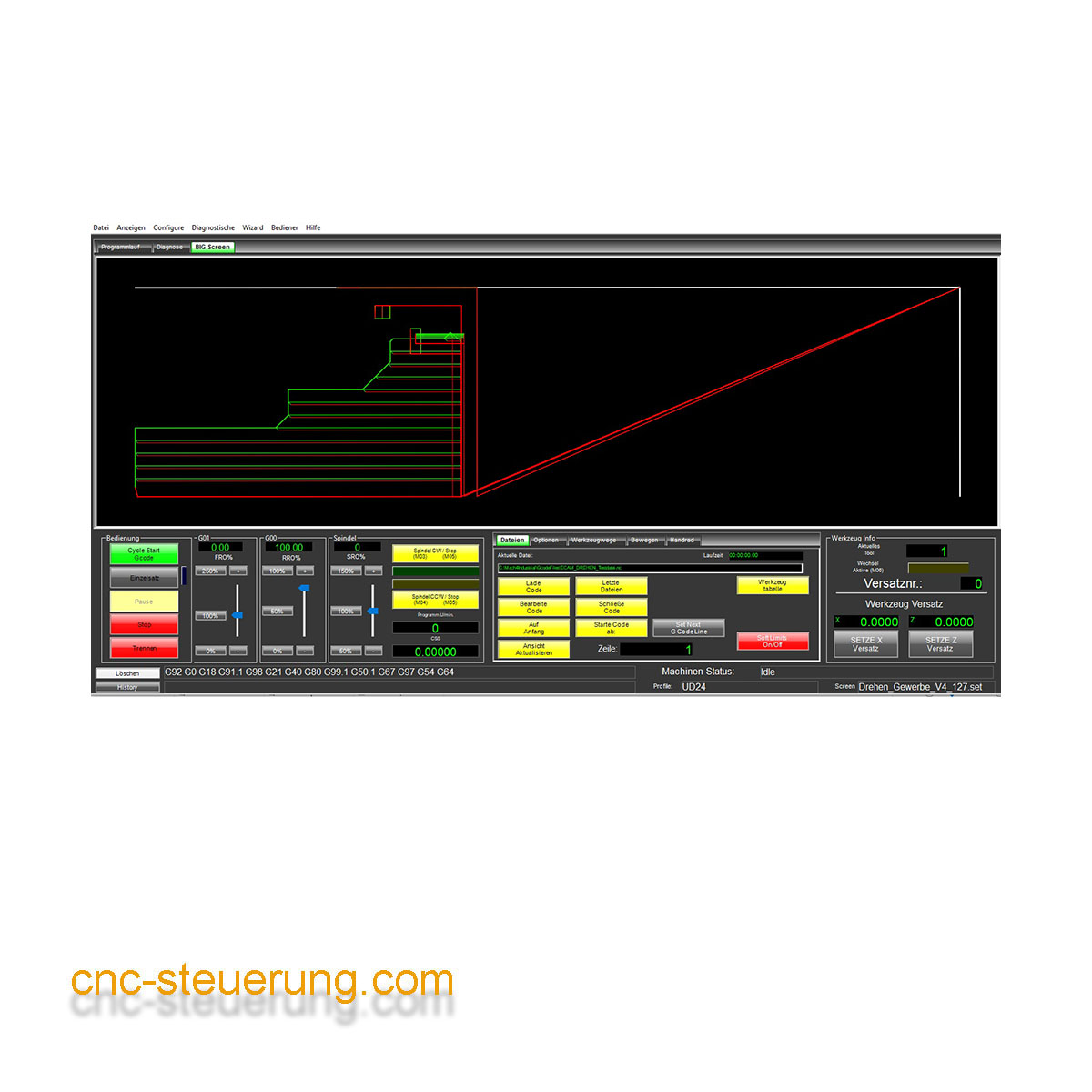

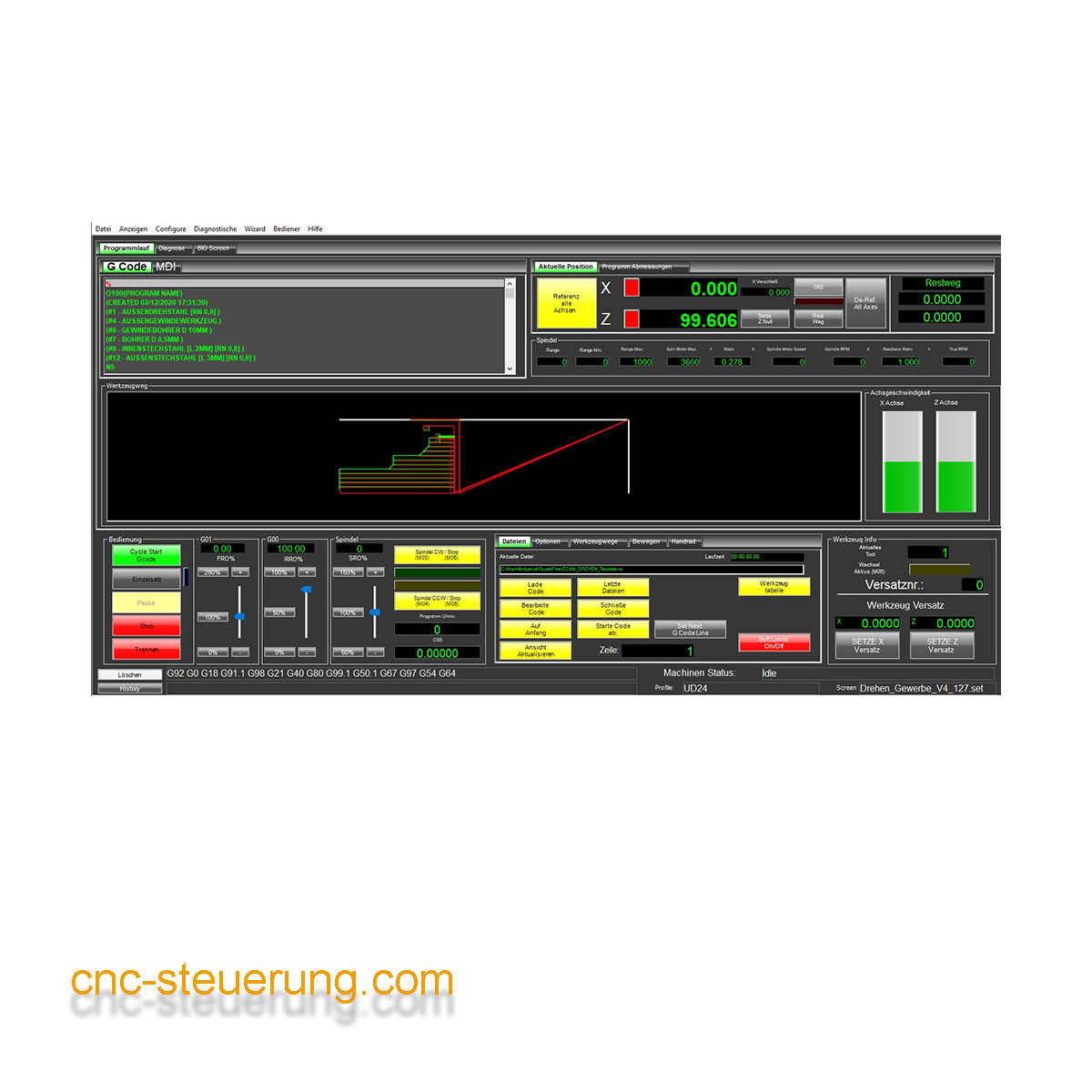

Mach4 Software Drehen Gewerbe Version Deutsch

P-S Ethernet Motion Controller für max. 6 Achsen:  Effektivster und präzisester Controller für anspruchsvolle Projekte. IP-S ist unser Angebot für große Anlagen und Maschinen mit Schrittmotoren oder Servosysteme geeignet. Durch das spezielle Plugin können besonders die Servosysteme ausgereizt werden. Die 4 MHz Geschwindigkeit und die im Plugin möglichen Einstellungen, wie zum Beispiel Servo Reset und Master / Slave Achsen und vieles mehr kommt hier diesen Systemen zugute. IP-S ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester Technologie machte es möglich, STEP / DIR Signalfrequenz bis zu  4MHz aus zu geben ohne auf die Rechnen Leistung angewiesen zu sein. Die Umsetzung der Ethernet-Verbindung stellt eine alternative zu der veralteten LPT oder der längenbegrenzten und störanfälligen USB-Schnittstelle. Und das Ganze auf einen kompakten Raum. Für alle die Windows 7/10 /11 einsetzen möchten, ist diese Art von Controller ein unbedingtes Muss! Die Betriebsspannung ist 24 Volt was den Industriestandart entspricht. Systemvoraussetzungen Minimum: Intel Pentium IV 512 MB RAM Grafikkarte mit 64MB Systemvoraussetzungen Empfohlen: Intel Core DUO 2GHz 2 GB Ram Grafikkarte 512 MB Mach4 Software mit Microsoft Net Windows 7  32 Bit oder Windows 10  Netframe 3.5 auch ein Update auf Windows 10 ist möglich PC-Verbindung über Ethernet 10/100 MB 6-Achsen-Controller für maximalen Ausbau STEP Frequenz 4Mhz (differenzielle Ausgänge, somit sehr resistent gegen Störungen) Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen 32 digitale Eingänge und 16 digitale Ausgänge 4 analoge Eingänge / 2 analoge Ausgänge (0-10V) Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung und erfüllen die IP Industrie-Standards - 24VDC Spindel Inverter-Steuerung über analoge Ausgänge - bis zu 3 Achsen als Slave einstellbar - Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen Ausgängen Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin. Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte Schraubklemmen. Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Kein Umständliches verdrahten mehr. Besondere Eigenschaft für Servosysteme ist der Eingang je Endstufe für ein Fehler. und beim Auftreten eines Fehlers werden die anderen Endstufen in 0,0001 Sekunden gestoppt. Der Fehler kann durch eine Reset Funktion der Steuerung zurückgesetzt werden diese Funktion gibt es nur bei unserer Steuerung und hat nichts mit der Mach3 zu tun. Lieferumfang: - IPS Controller - 2 x Verbindungsmodule - Software-Plugin für die Mach3/4 Software - kostenloser Zugang zu unserem geschützten Downloadbereich

ENC-Modul zum Gewindeschneiden dient der Erweiterung der IP-S und IP-A Steuerung für Dreh und Fräsmaschinen. Dieses Modul ermöglicht Ihnen Encoder mit einem 5 Volt Signal anzuschließen. Es wird benötigt, wenn Sie ein perfektes Gewinde schneiden möchten. Das Modul hat einen Eingang für 3 Encoder. Durch das Plugin kann jede Encoder Auflösung eingestellt werden. Achtung: Nur für die IP-S oder IP-A geeignet Bis zu 3 Encoder sind möglich, zum Anschluss einer Drehmaschine benötigen Sie nur 1 Encoder Signal Lieferumfang - IP MPG Erweiterungsboard - Verbindungskabel - Abschluss Widerstand

IP-A Ethernet Motion Controller für max. 6 Achsen Effektivster und präzisester Controller für anspruchsvolle Projekte. Die Ansteuerung der Endstufen erfolgt über + / - 10 Volt IP-A ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester Technologie machte es möglich. Als Software kommt unsere SIM-Software oder Mach4 zum Einsatz Voraussetzungen Ihren PC: - Windows 7 oder höher als 32 oder 64Bit Version - Netframe 3.5 Diese Steuerung kommt immer dann zum Einsatz wenn Sie eine alte bestehende Anlage mit analogen Antrieben umrüsten möchten, ohne die Antriebe zu tauschen. Die Antriebe müssen eine analoge Ansteuerung -/+ 10 Volt unterstützen, Die Encoder müssen ein TTL Signal ausgeben. Special Features: - PC-Verbindung über Ethernet 10/100 MB - 6-Achsen-Controller für maximalen Ausbau - Ansteuerung über + / - 10 Volt - Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen - 24 digitale Eingänge und 16 digitale Ausgänge - 2 analoge Eingänge / 2 analoge Ausgänge (0-10V) - 6 Analoge Ausgänge (-/+ 10 Volt) - Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung und erfüllen die IP Industrie    Standards - 24VDC Spindel Inverter-Steuerung über analoge Ausgänge - bis zu 3 Achsen als Slave einstellbar - Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen Ausgängen - Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin. - Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte Schraubklemmen. - Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Das Massive Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt schützt die Elektronik des Geräts. Die Montage erfolgt über Komfortable DIN-Schiene. Die entwickelte Software arbeitet  störungsfrei und besitzt die Fähigkeit, sich selbst zu aktualisieren. Die IP-S  die Auswertung von Störmeldungen der Servoantriebe was einen sofortige Maschine zu Folge hat. RESET Unterstützung für die Achsantriebe erleichtert die Inbetriebnahme nach einer Störung. Über LED´s  der Bedienelemente auf der Frontplatte erleichtert die erst Inbetriebnahme und Montage auf ein Minimum was die dem Anwender eine Preisreduzierung ohne weitere Kosten ermöglicht.   Die IP-A arbeitet mit + / - 10 Volt Signal zur Ansteuerung der externen Endstufen. Darüber hinaus ist IP-A mit mehreren analogen und digitalen Anschlüssen ausgestattet, mit der Möglichkeit der Erweiterung. Das Gerät kommt mit: - 24 digitalen Eingängen - 16 digitalen Ausgängen - 4 analoge Eingänge - 2 analoge Ausgänge. Das Gerät wird durch eine Alu-Schale auf einem DIN-Bus montiert geschützt. Ein und Ausgänge sind als DB25 Links. Ein spezielles DB25 auf Reihenklemmen Adapter-Modul ist verfügbar, um Anschlussdrähte einfacher zu verdrahten. Lieferumfang: - IP-A Controller - 2 x Verbindungsmodule (Schraubklemmen) - Software-Plugin für die Mach3/4 Software zum Downloaden - die SIM-Software benötigt kein Plugin da diese Software nur für die CSMIO programmiert wurde.
