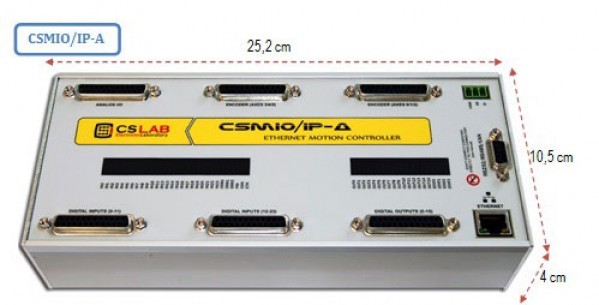

IP-A-Ethernet Controller 6 Achsen
Produktinformationen "IP-A-Ethernet Controller 6 Achsen"
IP-A Ethernet
Motion Controller für max. 6 Achsen
Effektivster und präzisester Controller für anspruchsvolle Projekte.
Die Ansteuerung der Endstufen erfolgt über + / - 10 Volt
IP-A ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester
Technologie machte es möglich. Als Software kommt unsere SIM-Software oder
Mach4 zum Einsatz
Voraussetzungen Ihren PC:
- Windows 7 oder höher als 32 oder 64Bit Version
- Netframe 3.5
Diese Steuerung kommt immer dann zum Einsatz wenn Sie eine alte bestehende
Anlage mit analogen
Antrieben umrüsten möchten, ohne die Antriebe zu tauschen.
Die Antriebe müssen eine analoge Ansteuerung -/+ 10 Volt unterstützen,
Die Encoder müssen ein TTL Signal ausgeben.
Special
Features:
- PC-Verbindung über Ethernet 10/100 MB
- 6-Achsen-Controller für maximalen Ausbau
- Ansteuerung über + / - 10 Volt
- Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte
Regelalgorithmen
- 24 digitale Eingänge und 16 digitale Ausgänge
- 2 analoge Eingänge / 2 analoge Ausgänge (0-10V)
- 6 Analoge Ausgänge (-/+ 10 Volt)
- Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung
und erfüllen die IP Industrie Standards - 24VDC
Spindel Inverter-Steuerung über analoge Ausgänge
- bis zu 3 Achsen als Slave einstellbar
- Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen
Ausgängen
- Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin.
- Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte
Schraubklemmen.
- Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell
herausnehmen und die neue einsetzen.
Das Massive
Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt schützt die
Elektronik des Geräts.
Die Montage erfolgt über Komfortable DIN-Schiene.
Die entwickelte Software arbeitet störungsfrei und besitzt die Fähigkeit,
sich selbst zu aktualisieren.
Die IP-S die Auswertung von Störmeldungen der Servoantriebe was einen
sofortige Maschine zu Folge hat.
RESET Unterstützung für die Achsantriebe erleichtert die Inbetriebnahme nach
einer Störung.
Über LED´s der Bedienelemente auf der Frontplatte erleichtert die erst
Inbetriebnahme und Montage
auf ein Minimum was die dem Anwender eine Preisreduzierung ohne weitere Kosten
ermöglicht.
Die IP-A arbeitet
mit + / - 10 Volt Signal zur Ansteuerung der externen Endstufen.
Darüber hinaus ist IP-A mit mehreren analogen und digitalen Anschlüssen
ausgestattet, mit der Möglichkeit der Erweiterung. Das Gerät kommt mit:
- 24 digitalen Eingängen
- 16 digitalen Ausgängen
- 4 analoge Eingänge
- 2 analoge Ausgänge.
Das Gerät wird durch eine Alu-Schale auf einem DIN-Bus montiert geschützt. Ein
und Ausgänge sind als DB25 Links. Ein spezielles DB25 auf Reihenklemmen
Adapter-Modul ist verfügbar, um Anschlussdrähte einfacher zu verdrahten.
Lieferumfang:
- IP-A Controller
- 2 x Verbindungsmodule (Schraubklemmen)
- Software-Plugin für die Mach3/4 Software zum Downloaden
- die SIM-Software benötigt kein Plugin da diese Software nur für die CSMIO
programmiert wurde.
