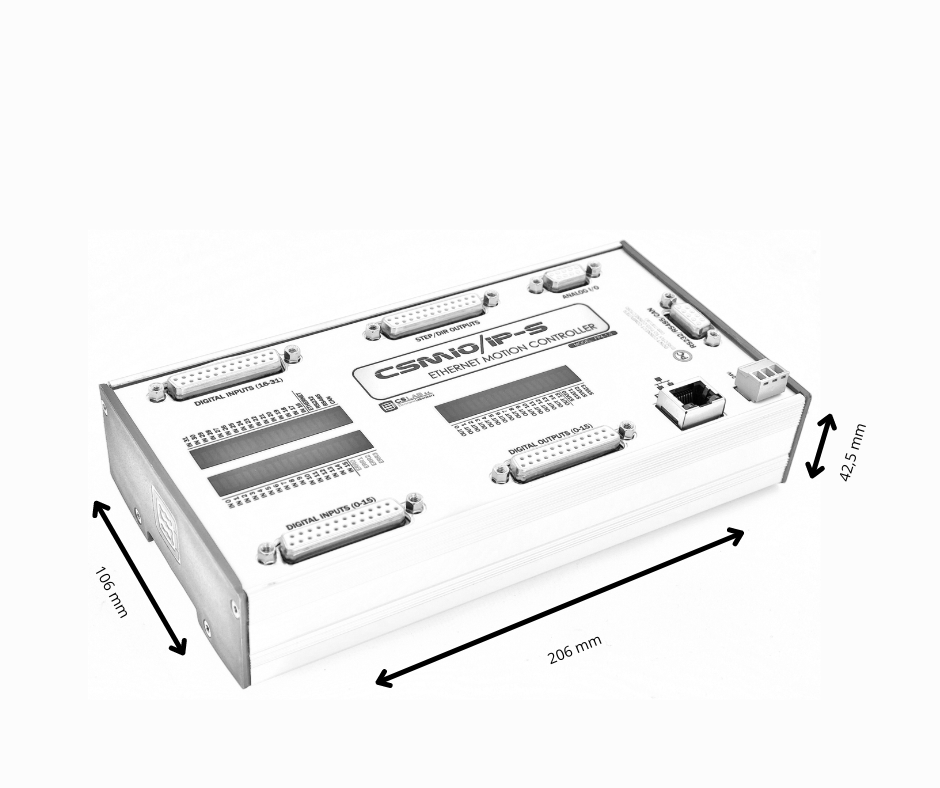

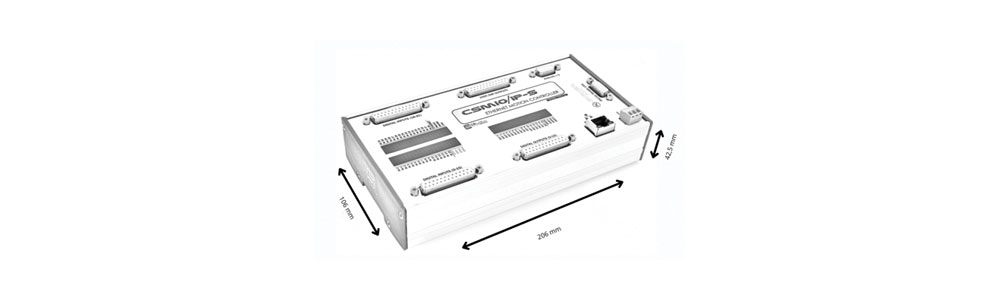

IP-S-6 Ethernet Controller für bis zu 6 Achsen
Produktinformationen "IP-S-6 Ethernet Controller für bis zu 6 Achsen"
P-S Ethernet Motion Controller für max. 6 Achsen:
Effektivster
und präzisester Controller für anspruchsvolle Projekte.
IP-S ist unser Angebot für große Anlagen und Maschinen mit Schrittmotoren oder Servosysteme
geeignet. Durch das spezielle Plugin können besonders die Servosysteme ausgereizt
werden. Die 4 MHz Geschwindigkeit und die im Plugin möglichen Einstellungen,
wie zum Beispiel Servo Reset und Master / Slave Achsen und vieles mehr kommt
hier diesen Systemen zugute. IP-S ist mit dem Computer via Ethernet verbunden.
Die Umsetzung neuester Technologie machte es möglich, STEP / DIR Signalfrequenz
bis zu 4MHz aus zu geben ohne auf die Rechnen Leistung angewiesen zu
sein. Die Umsetzung der Ethernet-Verbindung stellt eine alternative zu der
veralteten LPT oder der längenbegrenzten und störanfälligen USB-Schnittstelle.
Und das Ganze auf einen kompakten Raum.
Für alle die Windows 7/10 /11 einsetzen möchten, ist diese Art von Controller ein
unbedingtes Muss!
Die Betriebsspannung ist 24 Volt was den Industriestandart entspricht.
Systemvoraussetzungen
Minimum:
Intel Pentium IV
512 MB RAM
Grafikkarte mit 64MB
Systemvoraussetzungen Empfohlen:
Intel Core DUO 2GHz
2 GB Ram
Grafikkarte 512 MB
Mach4 Software mit Microsoft Net Windows 7 32 Bit oder Windows
10
Netframe 3.5 auch ein Update auf Windows 10 ist möglich
PC-Verbindung über Ethernet 10/100 MB
6-Achsen-Controller für maximalen Ausbau
STEP Frequenz 4Mhz (differenzielle Ausgänge, somit sehr resistent gegen
Störungen)
Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte
Regelalgorithmen
32 digitale Eingänge und 16 digitale Ausgänge
4 analoge Eingänge / 2 analoge Ausgänge (0-10V)
Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung
und erfüllen die IP Industrie-Standards - 24VDC
Spindel Inverter-Steuerung über analoge Ausgänge
- bis zu 3 Achsen als Slave einstellbar
- Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen
Ausgängen
Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin.
Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte
Schraubklemmen.
Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell
herausnehmen und die neue einsetzen. Kein Umständliches verdrahten mehr.
Besondere
Eigenschaft für Servosysteme ist der Eingang je Endstufe für ein Fehler. und beim
Auftreten eines Fehlers werden die anderen Endstufen in 0,0001 Sekunden
gestoppt. Der Fehler kann durch eine Reset Funktion der Steuerung zurückgesetzt
werden diese Funktion gibt es nur bei unserer Steuerung und hat nichts mit der
Mach3 zu tun.

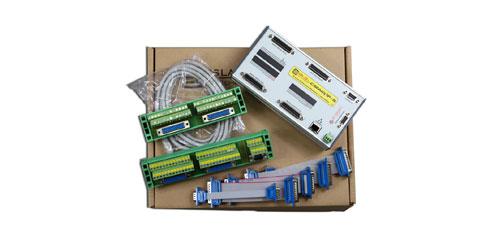

Lieferumfang:
- IPS Controller
- 2 x Verbindungsmodule
- Software-Plugin für die Mach3/4 Software
- kostenloser Zugang zu unserem geschützten Downloadbereich
