5/2 Wegeventil anschließen
Geschätze Lesezeit: 2 Minuten
29.08.2025
Nicht jedem Anwender ist klar wie ein 5/2 Wegeventil angeschlossen wird.
Aus diesem Grunde beziehen wir uns auf unsere Ventilinseln.
Diese gibt es bei uns in 2er und 3er Ausführung
Aus diesem Grunde beziehen wir uns auf unsere Ventilinseln.
Diese gibt es bei uns in 2er und 3er Ausführung
Produktgalerie überspringen
Magnetventilblock -3 fach
199,00 €*
Elektrisches pneumatisches Dreifach-Magnetventil, - Anschlusspannung: DC 24 V- Anschluss: PT1/4, - Bauart: 5-Wege, - 3 Ventile- Schalldämpfer, - Schnellmontage-Set
Magnetventilblock -2 fach
179,00 €*
Elektrisches pneumatisches Zweifach-Magnetventil, - Anschlusspannung: DC 24 V- Anschluss: PT1/4, - Bauart: 5-Wege, - 2 Ventile- Schalldämpfer, - Schnellmontage-Set

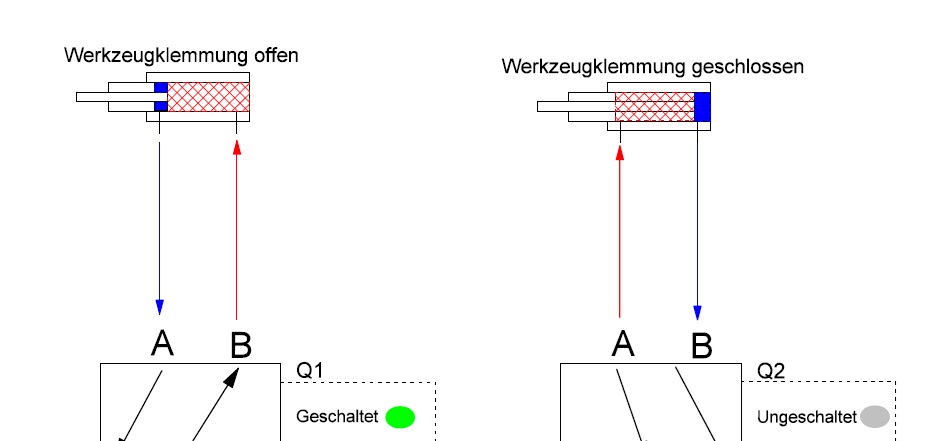

Wegeventile geben die Druckluft frei oder ändern z.B. die Durchflussrichtung.
Sie haben einen Druckluftanschluss und mehrere Entlüftungen für die jeweiligen Arbeitsausgänge.
Die Benennung der Wegeventile setzt sich aus der Anzahl der Anschlüsse und der Anzahl der Schaltstellungen zusammen.
In diesem Fall besitzt ein fünf-strich-zwei-Wegeventil fünf Anschlüsse und zwei Schaltstellungen.

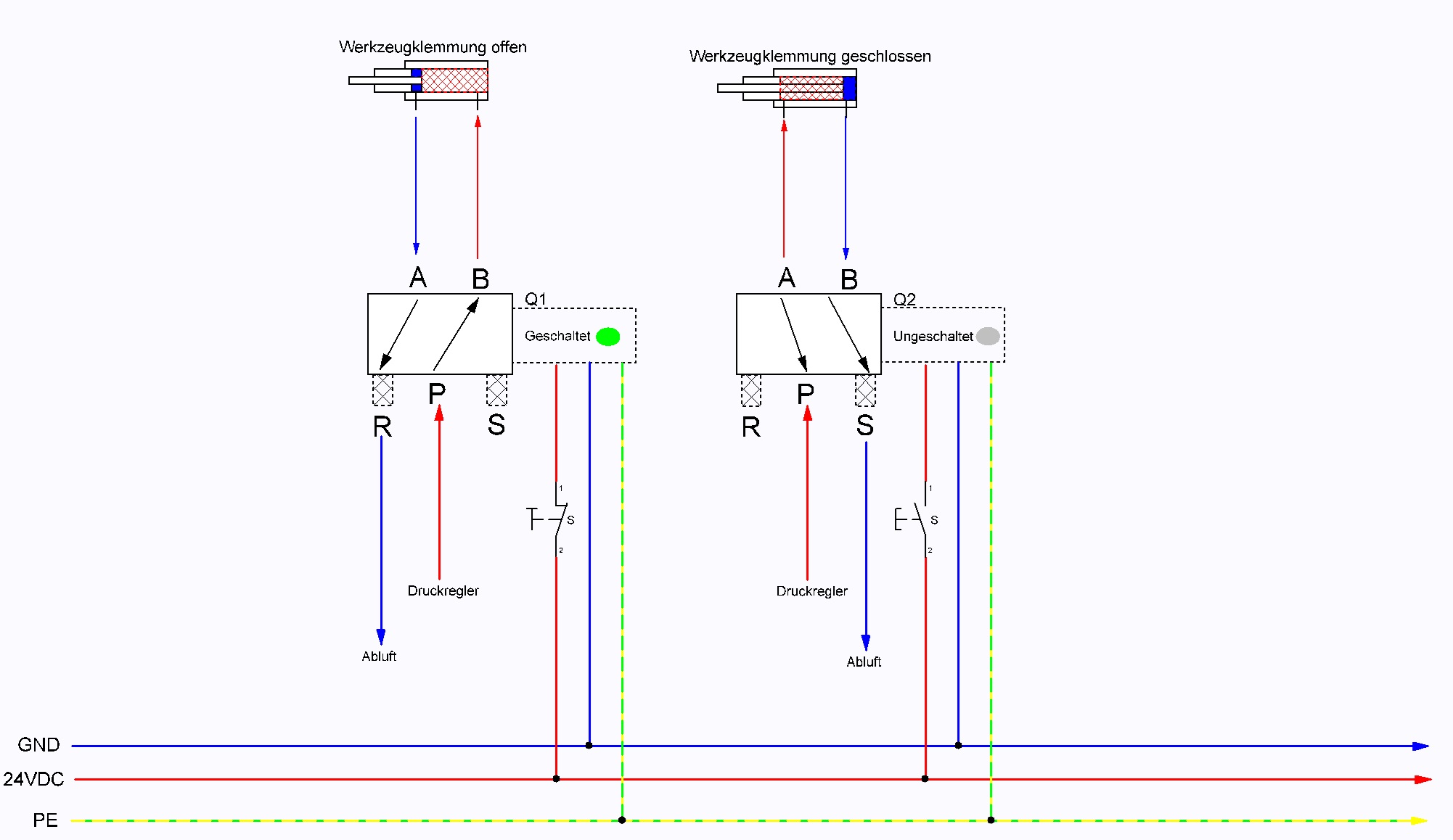

Wenn Sie eine HF Spindel haben die Druck zum Zurückstellen der Spannung benötigt verdrahten / schließen Sie diese wie hier gezeigt an.
Sie haben einen Druckluftanschluss und mehrere Entlüftungen für die jeweiligen Arbeitsausgänge.
Die Benennung der Wegeventile setzt sich aus der Anzahl der Anschlüsse und der Anzahl der Schaltstellungen zusammen.
In diesem Fall besitzt ein fünf-strich-zwei-Wegeventil fünf Anschlüsse und zwei Schaltstellungen.
Wenn Sie eine HF Spindel haben die Druck zum Zurückstellen der Spannung benötigt verdrahten / schließen Sie diese wie hier gezeigt an.
Laden Sie sich hier die pdf herunter

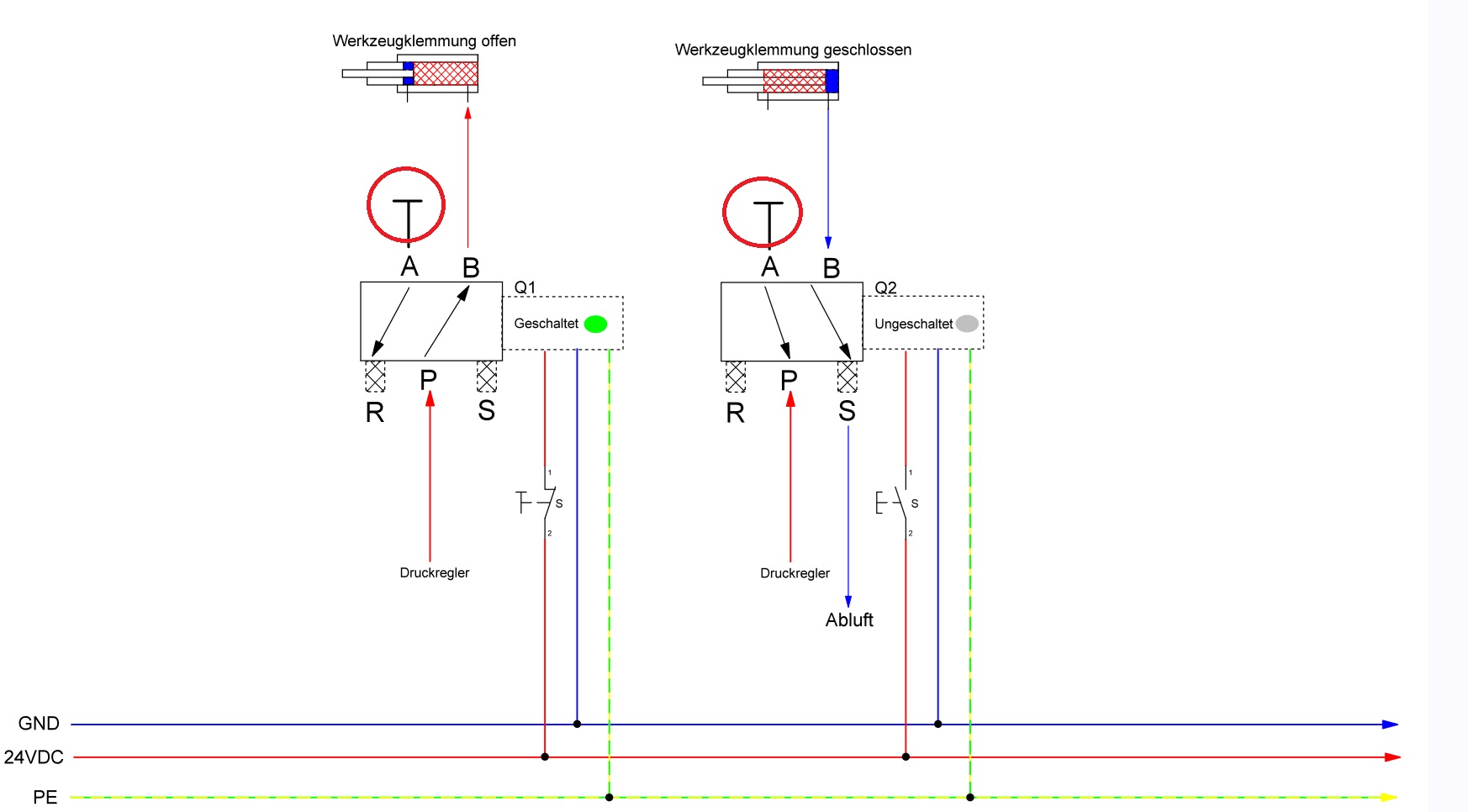

Wer hingegen keine Ruckstelldruckluft benötigt kann diese Ventilinsel trotzdem verwenden.
Verschließen Sie dazu den Ausgang A
Verschließen Sie dazu den Ausgang A
Produktgalerie überspringen
Verschußstopfen 6mm
9,00 €*
passend zu unseren WegeventileDurchmesser 6 mmLieferumfang:20 x Verschlusstopfen
