IP-M Übergabeplatine

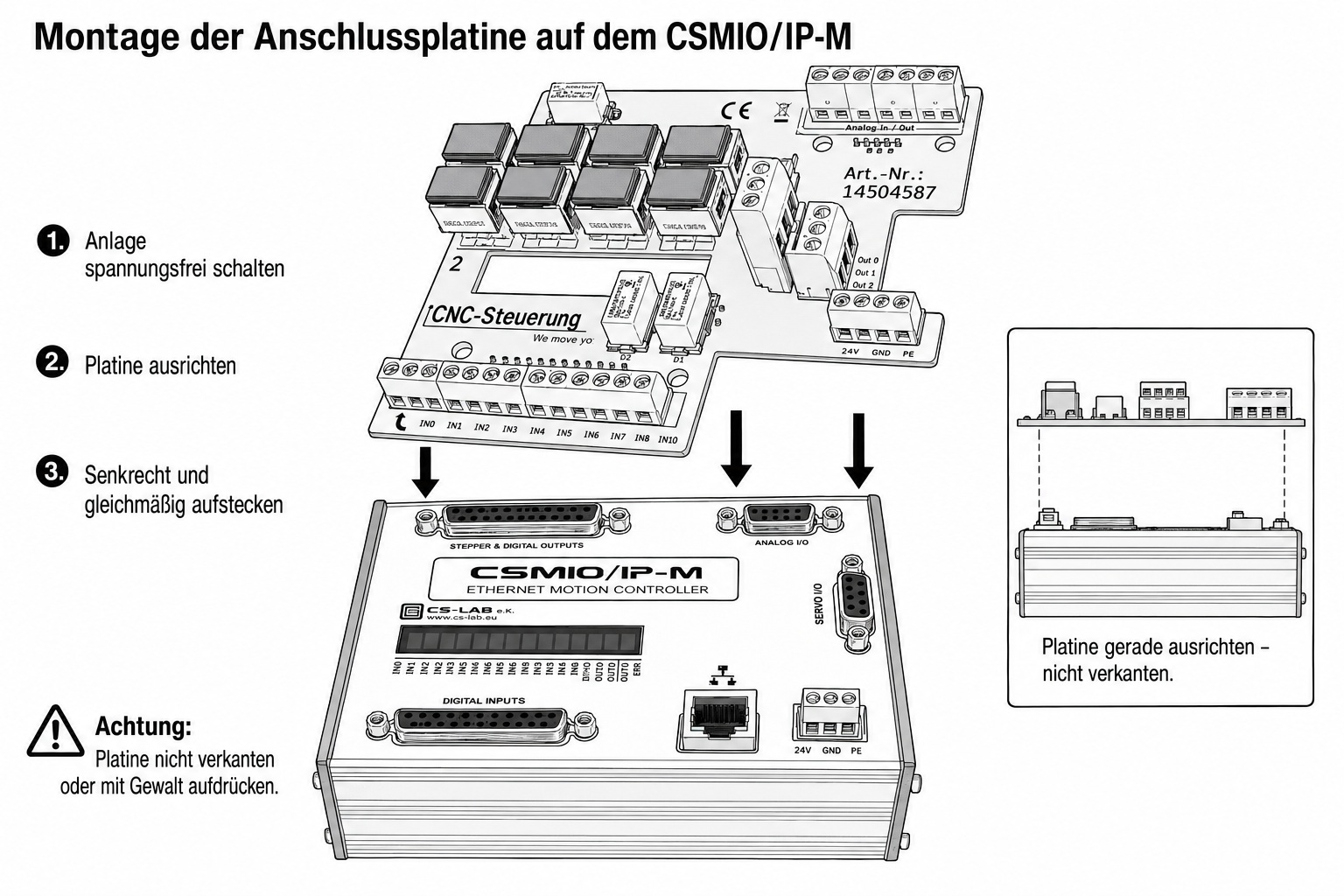

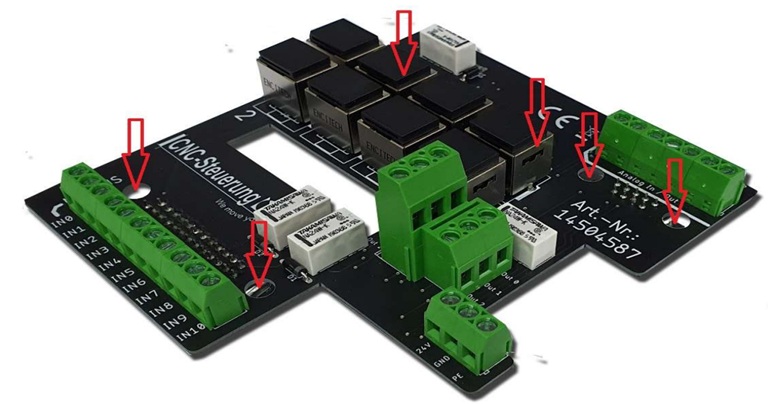

Montage Mechanisch
Stecken Sie die Platine gerade von oben auf die IP-M

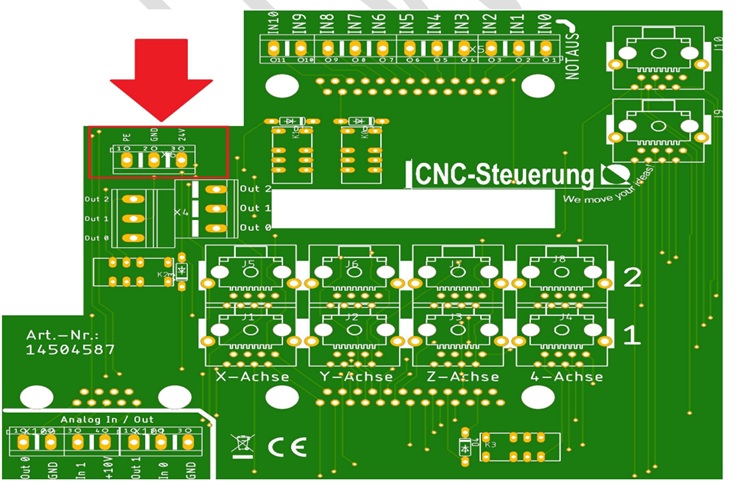

Für den Stromanschluss suchen Sie den Stecker an der Oberseite der Platine. Legen Sie 24 Volt DC - GND und die PE-Leitung an die Platine an.

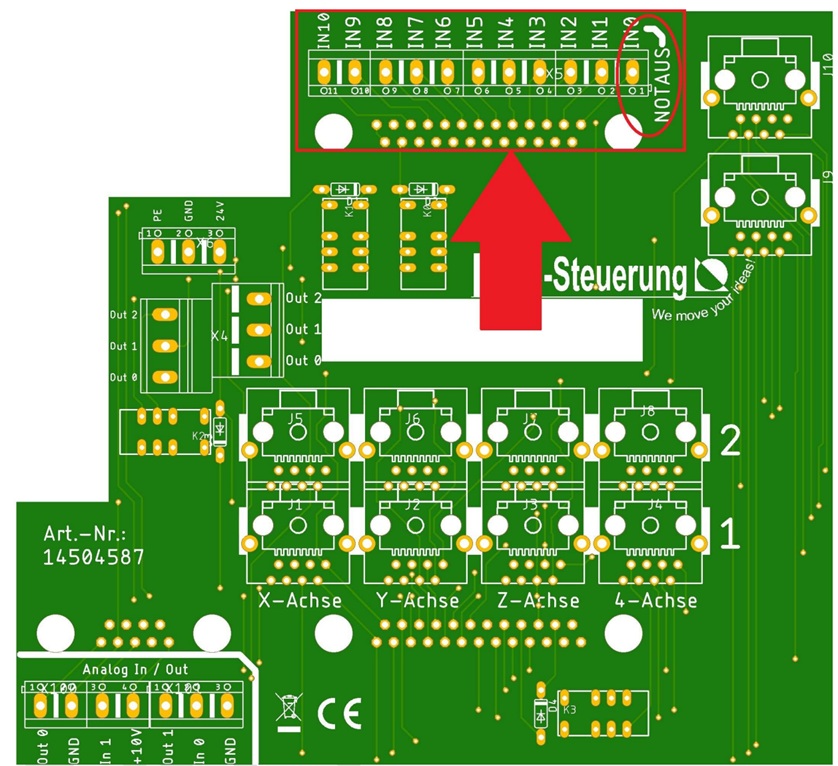

Die Platine bietet Ihnen im Gegensatz zur "normalen" IP-M nur 11 Eingänge. Der digitale Eingang Nr. 11 ist intern für die Fehlermeldung der JMC-Motoren vorbehalten. Eingang Nr..0 ist für die ESTOP vorgesehen. Wir erwarten nur PNP Signale.

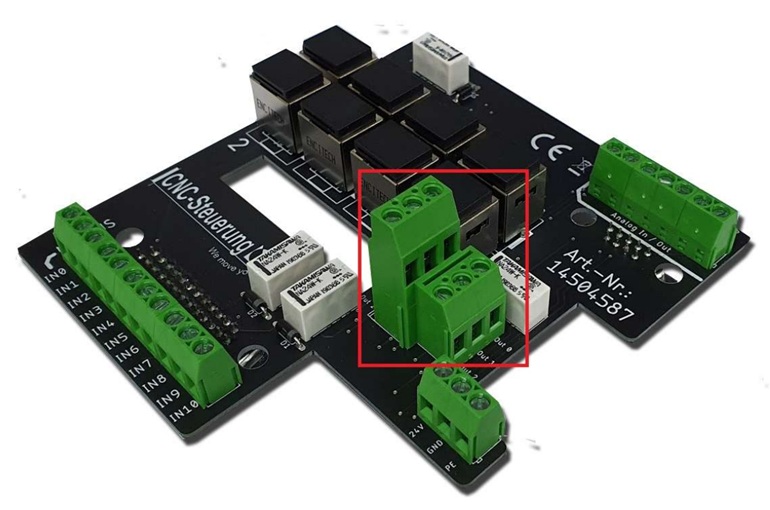

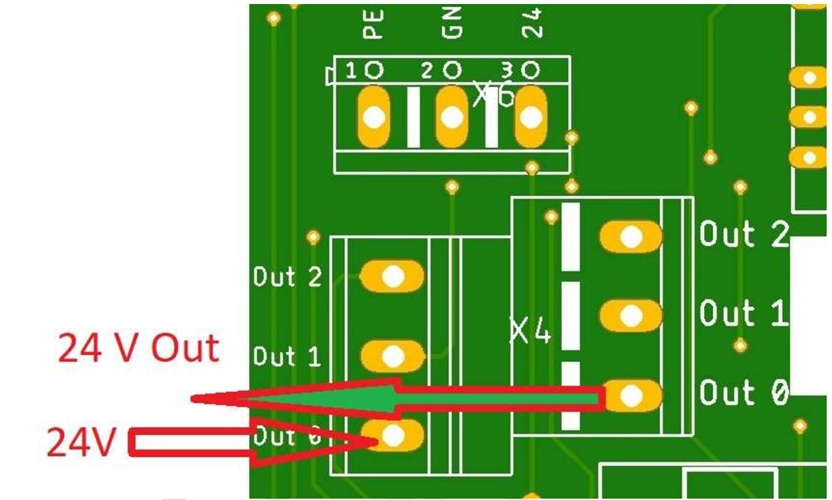

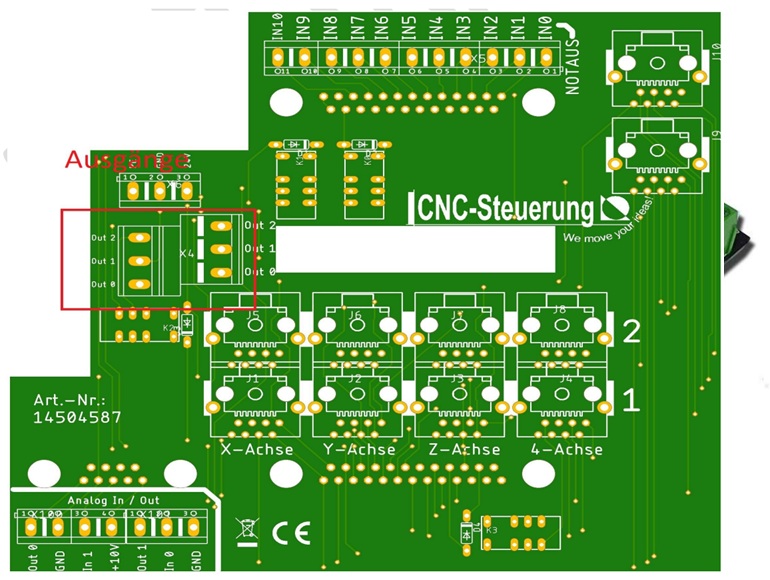

Digitale Ausgänge:
Der Out 3 ist für das Enable Signal vorbehalten.
Die IP-M bietet Ihnen bis zu 4 Achsen.
Unser Übergabemodul hat für jede
Achse 2 RJ45 Buchsen,
Mit diesen 2 Buchsen werden die Step/Dir Signale - das Enable Signal und
das Alarm Signal übertragen.
Wichtig ist hier das auch bei diesem Modul
für jede Achse RJ45 1 und 2 gibt.
Diese beiden Kabel dürfen nicht vertauscht werden.
Die Aufsteckplatinen
sind entsprechend gekennzeichnet.

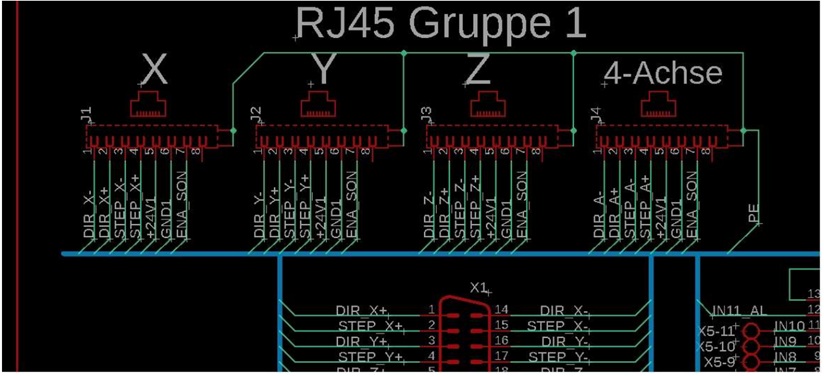

PIN Belegung Gruppe 1 RJ 45 Buchse
J1 -J2 J3 J4:
PIN 1 = DIR X
PIN 2 = DIR X+
PIN 3 = STEP X
PIN 4 = STEP X+
PIN 5 = 24 Volt
PIN 6 = GND
PIN 7 = ENA SON
PE über Gehäuse
Achse Y - Z und A gleich.

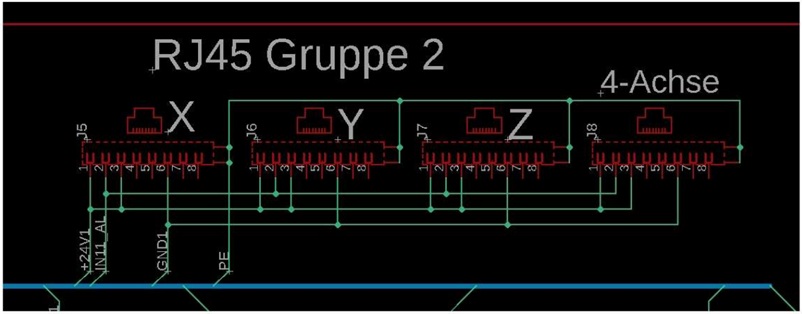

PIN Belegung Gruppe 2 RJ 45
Buchse 2 J5 -J6 - J7- J8:
PIN 1 = 24 VDC
PIN 2 = IN 11 AL
PIN 3 = 24 VDC
PIN 6 = GND
PE über Gehäuse

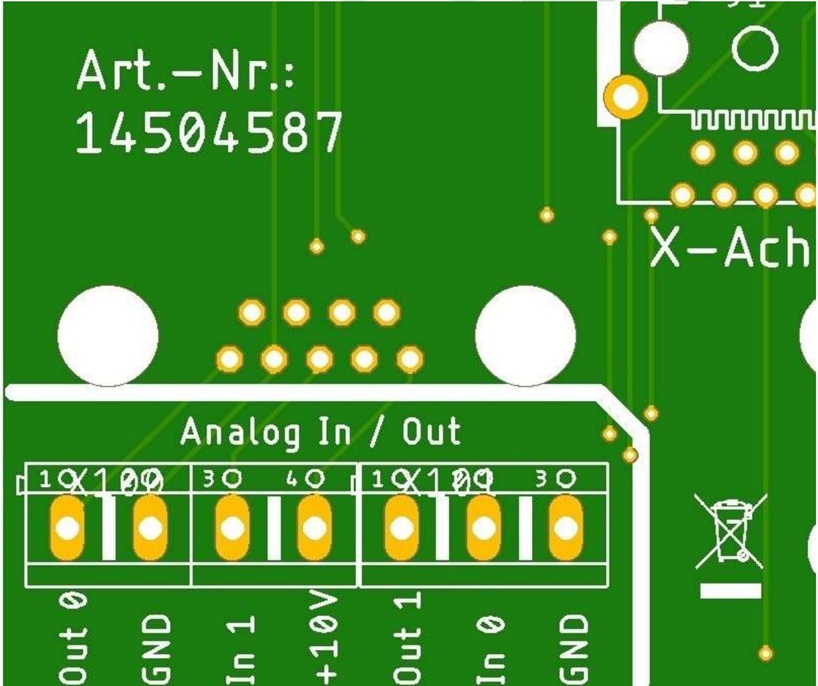

Die neue Übergabeplatine für die IP-M Entdecken Sie die neue Art eine Steuerung aufzubauen. Für alle die nicht lange rumkabeln möchten. Wir bieten Ihnen eine Übergabeplatine für die IP-M an. Mittels dieser Platine erweitern Sie die IP-M Steuerung um eine besondere Eigenschaft: Sehr Klein Sie benötigen nicht mehr 3 Hutschienen, sondern alles geht auf einer Platine Platzbedarf der Platine: Breite: 140 mm Höhe:125 mm Lieferumfang: 1 x Aufsteckplatine mit 3 x freien digitalen Ausgängen 11 x freie digitalen Eingänge 1 x fest zugewiesen Eingang auf IN 12 für die Alarmausgang 8 x RJ45 Buchse (je 2 für eine Achse) somit auch für Servos geeignet Schraubklemmen für die analogen Ein und Ausgänge
