Position nach der Referenzfahrt
Geschätze Lesezeit: 2 Minuten
20.12.2024
Wenn der Referenzschalter nicht an der Position ist wo man eigentlich hinfahren möchte, gehen Sie wie folgt vor:
Tragen Sie wie folgt vor, wir gehen davon aus das wir nach der Referenzfahrt noch 164 mm höher fahren möchten.

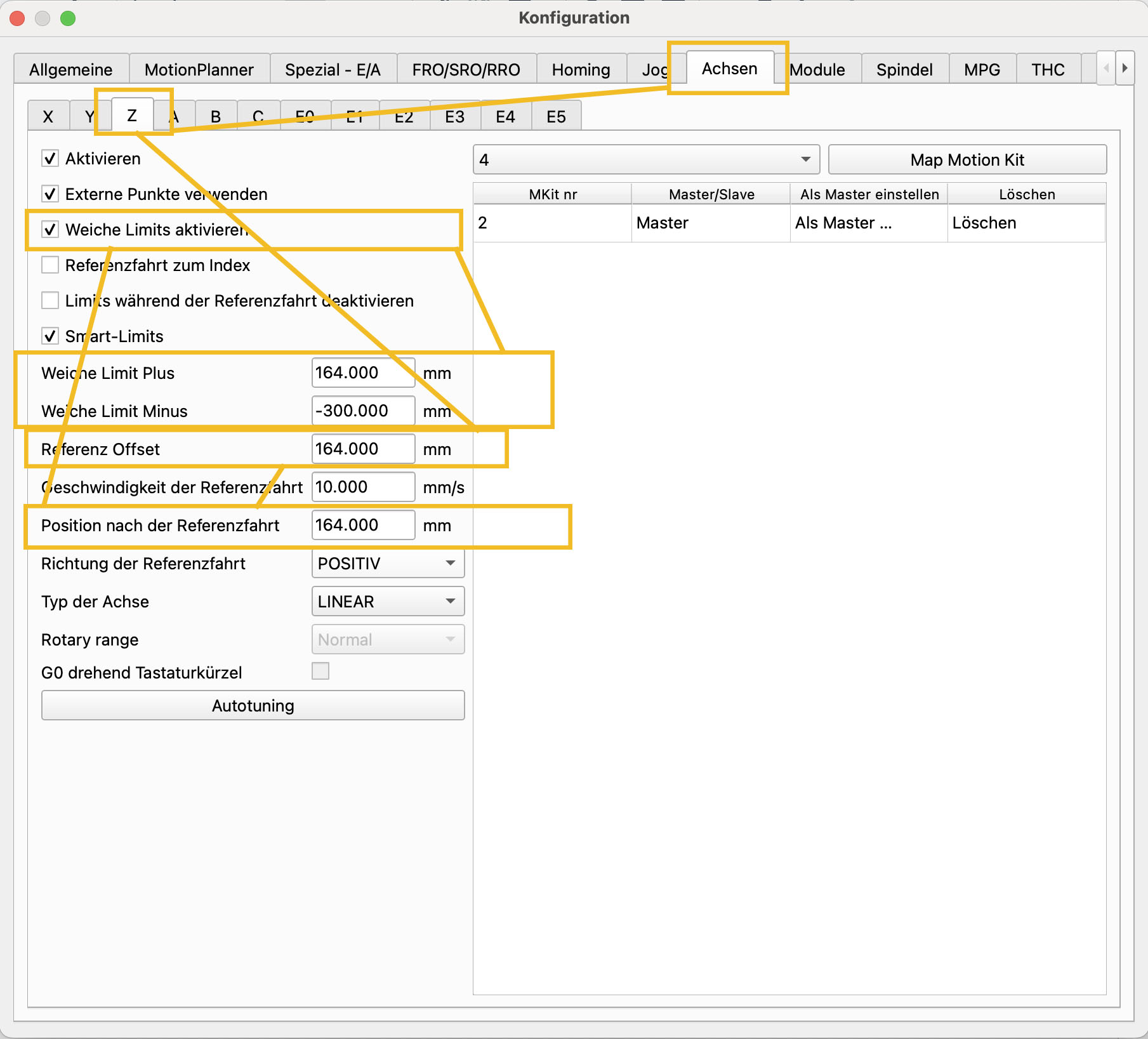

Bei Referenz Offset tragen wir dann die 164 mm ein.
-- Der Schalter wird angefahren - die Achse anschließend um 164 mm höher gefahren.
Dann tragen Sie bei Position nach Referenzfahrt auch die 164 mm ein. Die G53 Koordinate wird dann mit 164 mm angezeigt.
Bedenken Sie das Sie immer für eine Referenzfahrt unter 0 mit der Z Achsen sein müssen!
Ggf. für eine Reverenzfahrt die Arbeitsraumüberwachung deaktivieren müssen.
Ggf. für eine Reverenzfahrt die Arbeitsraumüberwachung deaktivieren müssen.
Um mit Arbeitsraumüberwachung arbeiten zu können müssen wir bei:
Weiche Limits Plus : 164
Weiche Limits Minus : -300
eingetragen sein.
Die Angaben sind nur Beispiele und müssen Ihrer Maschine entsprechend angepasst werden.
Weiche Limits Plus : 164
Weiche Limits Minus : -300
eingetragen sein.
Die Angaben sind nur Beispiele und müssen Ihrer Maschine entsprechend angepasst werden.
