Wenn der FI fliegt

Geschätze Lesezeit: 5 Minuten

TecLab

25.09.2024

Wenn beim ersten einschalten eines FU´s der FI im Schaltschrank auslöst muss nicht immer der FI ersetzt werden (Fragen Sie dazu Ihren Elektrofachmann).

Überprüfen Sie die Verdrahtung noch einmal, wenn alles OK ist können Sie auch einen Trick anwenden. Deaktivieren Sie den eingebauten Entstörfilter.

Hinweis: Durch das Aufladen beim ersten Einschalten entsteht eine Differenzspannung durch den Entstörfilter die unseren FI auslöst, deshalb kann die Störung beseitigt werden wenn

wir mehrmals den FI wieder reindrücken. Es liegt kein Fehler vor sondern beim Einschalten "nur" eine Differenzspannung die vom FI ausgewertet wird und dieser dadurch ausgelöst wird,

Deaktivieren des Entstörfilters:

Ziehen Sie den Netzstecker und warten Sie ca. 30 min. (siehe Lade LED) bis die Spannung sich abgebaut hat, Lassen Sie diese Arbeiten nur von einem Elektrofachmann ausführen.

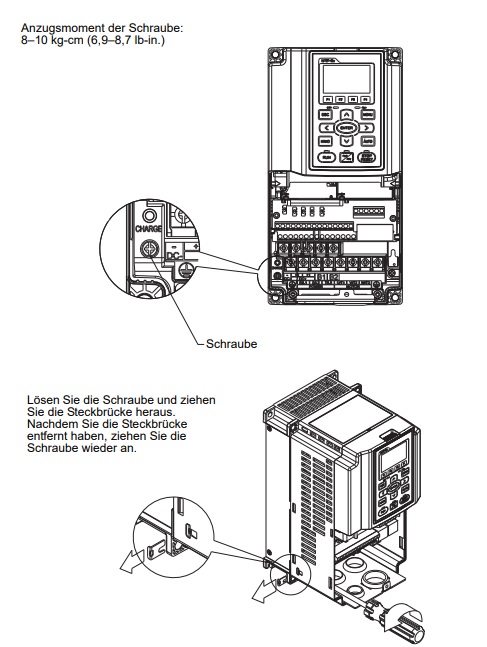

Lösen Sie die Schraube und ziehen Sie das Blech aus der Seite des FU

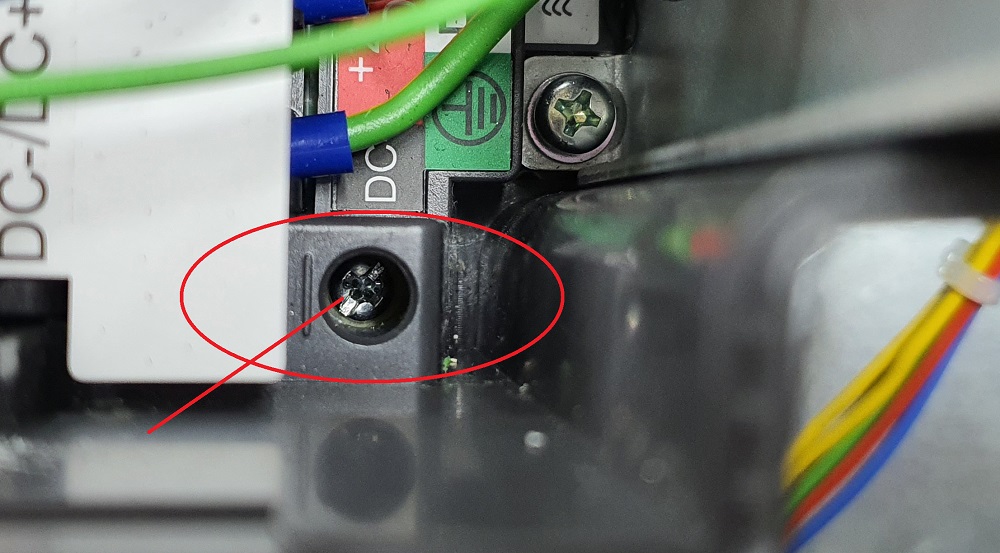

Am Frequenzumrichter sieht das ganze so aus:

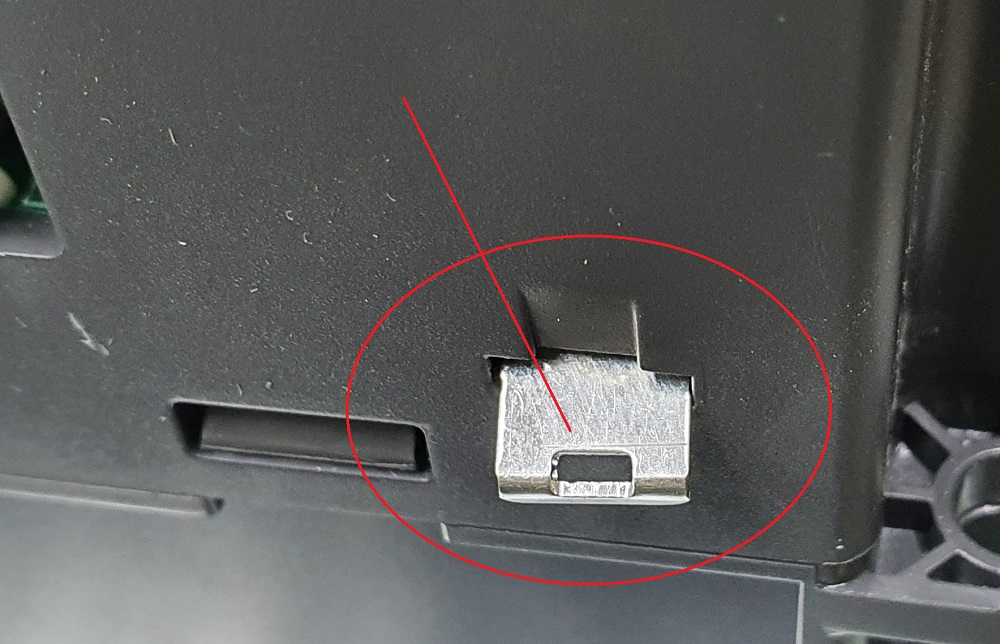

An der Seite sehen Sie eine Blechlasche:

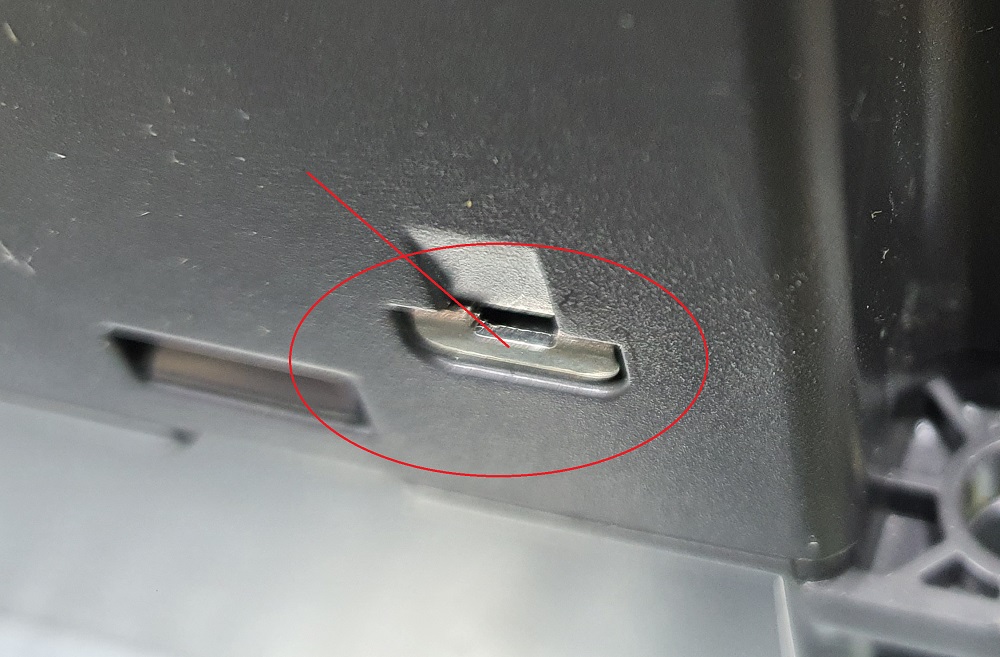

Nach dem lösen der Schraube können Sie die Blechlasche wieder entnehmen, schrauben Sie die Schraube wieder fest nach dem die Blechlasche entnommen wurde

Netzfiletr

Grundsätzlich sollte bei einem Frequenzumrichter immer ein Netzfilter verwendet werden. Wenn Sie den eingebauten Netzfilter deaktivieren muss ein externer Netzfilter verwendet werden. Diesen Empfehlen wir eigentlich immer beim Einsatz eines Frequenzumrichters.
Hinweis: Auch ein Servosystem ist eigentlich ein Frequenzumrichter

Netzfilter 240 Volt 10A

SymbolbildNetzfilter für unsere Frequenzumrichter.Sprechen Sie mit unserem Support, damit der wir den richtigen Netzfilter für Ihre Anwendung raussuchen können. Netzfilter sind Baugruppen die Störungen aus dem Netz in die Steuerung herausgefiltert, aber auch Störungen, die eine Steuerung erzeugt werden an das Netz nicht abgegeben.Die Filter bi eine Dämpfung elektromagnetischer Störungen auf dem neuesten Stand der Technik auf der Basis innovativer mehrstufiger Filtertopologie. Die schlanke, buchartige Form ermöglicht eine bequeme und platzsparende Installation neben Wechselrichtern und Motorantrieben. Verwendbar in einer Vielzahl von Anwendungen wie 3-phasigen Antrieben mit variabler Drehzahl und Leistungsantrieben sowie Wechselrichtern und Stromrichtern für IT-Stromverteilungsnetze. Entstör-Filter im Buchstil für Dreiphasen-Wechselrichter und Antriebe Stabile Sicherheitssteckverbinderblöcke oder optionale Kabelanschlüsse Ausgezeichnete Dämpfungsleistung dank mehrstufiger Filter.Lieferumfang:1 x NetzfilterEingangsspannung (Vac): 1~240Leistung: 10 AmpereGewicht: 1,50 kg

246,70 €*

Netzfilter 400 Volt 16A

Symbolbild:Netzfilter für unsere Frequenzumrichter.Sprechen Sie mit unserem Support, damit der wir den richtigen Netzfilter für Ihre Anwendung raussuchen können. Netzfilter sind Baugruppen die Störungen aus dem Netz in die Steuerung herausgefiltert, aber auch Störungen, die eine Steuerung erzeugt werden an das Netz nicht abgegeben.Die Filter bi eine Dämpfung elektromagnetischer Störungen auf dem neuesten Stand der Technik auf der Basis innovativer mehrstufiger Filtertopologie. Die schlanke, buchartige Form ermöglicht eine bequeme und platzsparende Installation neben Wechselrichtern und Motorantrieben. Verwendbar in einer Vielzahl von Anwendungen wie 3-phasigen Antrieben mit variabler Drehzahl und Leistungsantrieben sowie Wechselrichtern und Stromrichtern für IT-Stromverteilungsnetze. Entstör-Filter im Buchstil für Dreiphasen-Wechselrichter und Antriebe Stabile Sicherheitssteckverbinderblöcke oder optionale Kabelanschlüsse Ausgezeichnete Dämpfungsleistung dank mehrstufiger Filter.Lieferumfang:1 x NetzfilterEingangsspannung (Vac): 3~400Leistung: 16 AmpereAbmessungen: 60mm x 85mm x 325mm (B x H x T)Gewicht: 1,50 kg

246,70 €*
