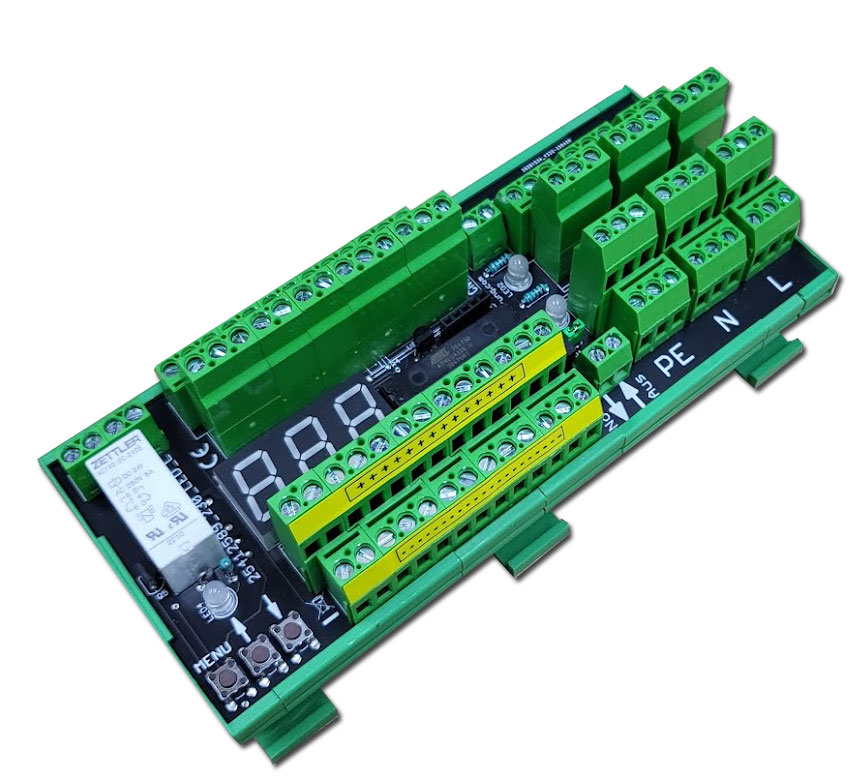

Spannungsverteiler

Ohne eine weitere Baugruppe kann der Lüfter im Schaltschrank gesteuert werden


Bedienung:
Zur Bedienung der Anzeige sowie zur Parametereinstellung dienen 3 Taster: - Menu - Pfeil nach oben - Pfeil nach unten Die Spannung wird mit 3 Ziffern in der Form 24.0 angezeigt (2 Stellen + 1 Nachkommastelle). Die Temperatur wird in der Form 26° angezeigt (2 Stellen + Gradzeichen). Anzeigenbedienung im Betriebszustand: Anzeigenumschaltung zwischen Spannung und Temperatur: • Ein Druck auf die Taste Pfeil nach oben oder Pfeil nach unten Einstellung der Parameter zur Lüfterregelung: 1. Lüftersteuerung ein- oder ausschalten: • Taste Menu drücken: - kurze LED-Anzeige con als Zeichen für „controller“. - anschließen springt die Anzeige auf OFF oder On um, je nachdem, ob die Lüftersteuerung aus- oder eingeschaltet ist • Tastendruck auf Pfeil nach oben oder Pfeil nach unten schaltet die Lüftersteuerung ein oder aus. Die Anzeige signalisiert den Zustand mit On oder OFF 2. Unteren Temperaturwert (zur Ausschaltung des Lüfters) einstellen: • Taste Menu erneut drücken: - der Temperaturwert zum Ausschalten des Lüfters wird angezeigt (Unterer Temperaturwert) • über den Tastendruck auf Pfeil nach oben oder Pfeil nach unten lässt sich der Temperaturwert einstellen 3. Oberen Temperaturwert (zur Einschaltung des Lüfters) einstellen: • Taste Menu erneut drücken: - Der Temperaturwert zum Einschalten des Lüfters wird angezeigt (Oberer Temperaturwert) • über den Tastendruck auf Pfeil nach oben oder Pfeil nach unten lässt sich der Temperaturwert einstellen 4. Rücksprung zum Betriebsmodus: • Taste Menu erneut drücken: - die Anzeige zeigt kurz dIS als Zeichen für Display an. Danach springt die Anzeige auf den Betriebszustand um und zeigt die aktuelle Spannung oder die aktuelle Temperatur an. Die Einstellung der Lüftersteuerung ist damit abgeschlossen.
