A6 Servo System 400 Watt Servosystem mit Bremse
Produktinformationen "A6 Servo System 400 Watt Servosystem mit Bremse"
Wir bieten den Einsteiger ein echtes - preiswertes - Servosystem in verschiedenen Leistungsklassen an.
Das Servo Kit wird mit 230 Volt AC betrieben was gerade dem Einsteiger eine schnelle Verdrahtung ermöglicht. Es werden keine Trafos oder Netzteile benötigt. Der 2500er Encoder liefert mit seinen A und B Spuren 10.000 Impulse je Umdrehung.

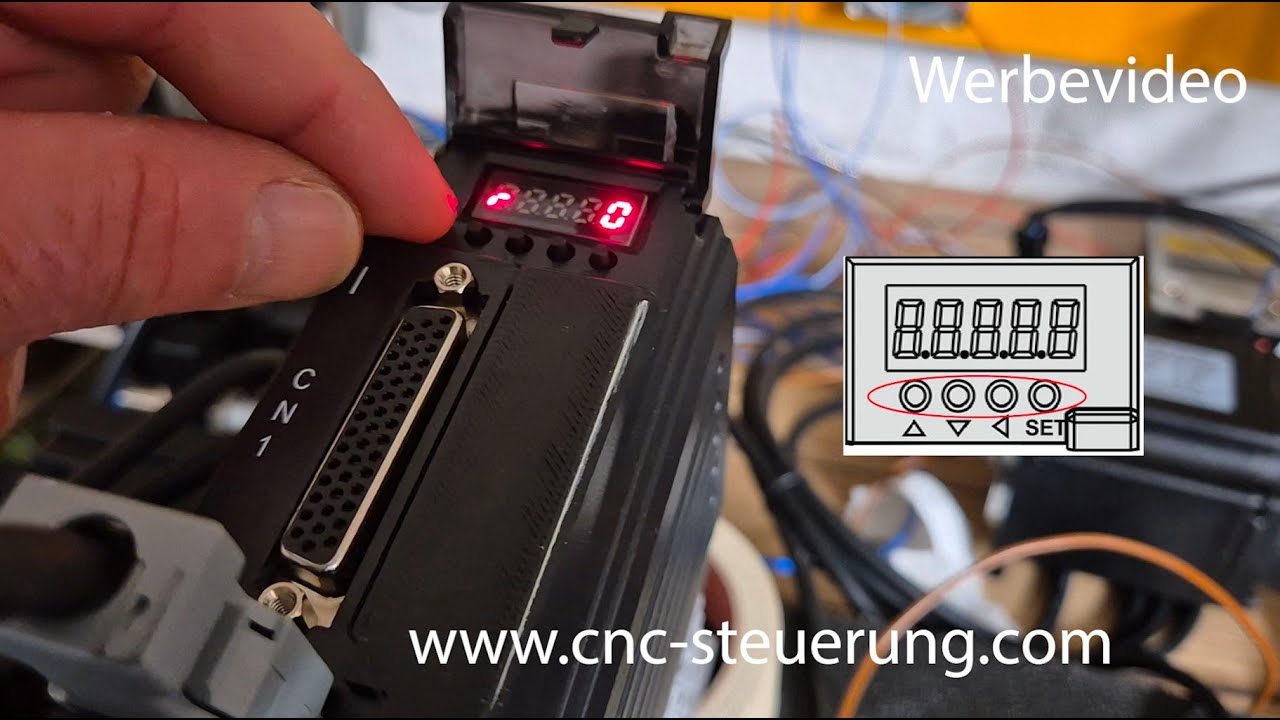

Neben der Möglichkeit das voreingestellte System über das Bedienfeld an der Vorderseite einstellen zu können, stellen wir auch eine Software zu Verfügung, wo der Anwender tiefer in das System über die RS 485 Schnittstelle eingreifen kann.
Dazu wird aber ein Programmiergerät was Sie unter Zubehör finden benötigt.
Die Ansteuerung kann über:
- STEP/DIR Signal
- 0-10 Volt
- +/- 0-10 Volt
- Modbus RS485
Beim Absolut System werden die A/B Signale über den CN1 Stecker herausgeführt, die dann wieder auf die IP-A
aufgelegt werden können.
Alle Systeme werden mit folgenden Bauteilen geliefert:
1 x Servo Drive
1 x Servo Motor
1 x Stromstecker
1 x 44 poliger CN1 Anschlussstecker
Motorabmessungen:
Wellendurchmesser: 14 mm
Motordrehzahl max.: 3000/6000 U/min
Wir stellen Ihnen das Set vorher ein, dazu sagen Sie uns bitte bei der Bestellung ob Sie digital oder analog ansteuern möchten.
