Closed Loop Betrieb mit einer Frässpindel / Backenfutter
An dieser Steller möchten wir uns einmal mit dem Thema Closed Loop bei Frässpindeln und Drehmaschinen befassen. In diesem Bereich gibt es immer wieder Fragen in Bezug wo schließe ich was an. Zudem gibt es auch noch gefährliches Halbwissen im Internet.
Was ist Closed Loop überhaupt:
Closed Loop bezeichnet man wenn wir einen geschlossenen Regelkreis haben, im Gegensatz zu Open Loop was einen offenen Regelkreis behandelt.

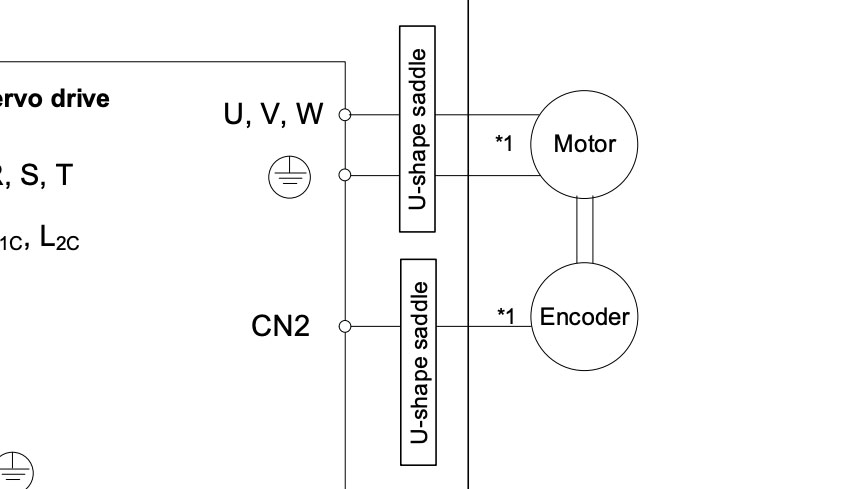

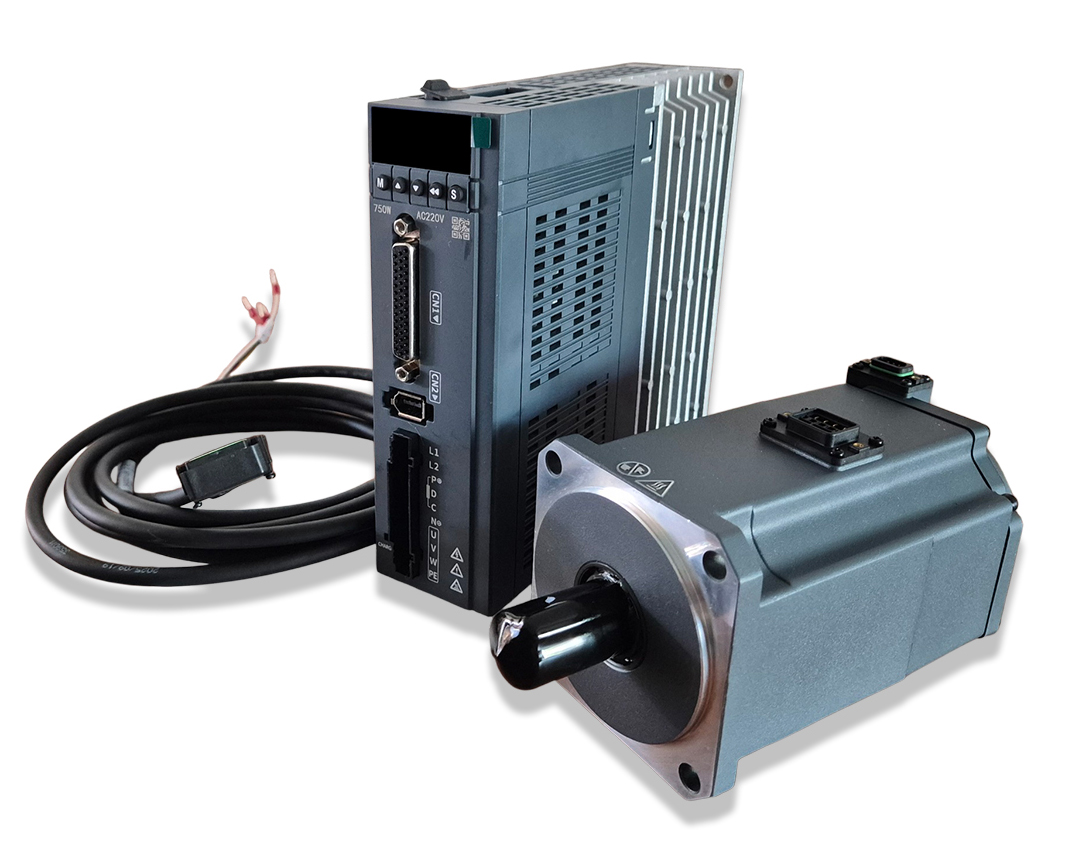

Bei Servosystemem kennt man diese Art von Regelkreis. Der Motorencoder wird an die CN2 Buchse angeschlossen und meldet darüber die Position an den Servoverstärker (Drive).
Das hat den Vorteil das wir das Drehmoment theoritisch ab Drehzahl 1 zu 100 % abrufen können.

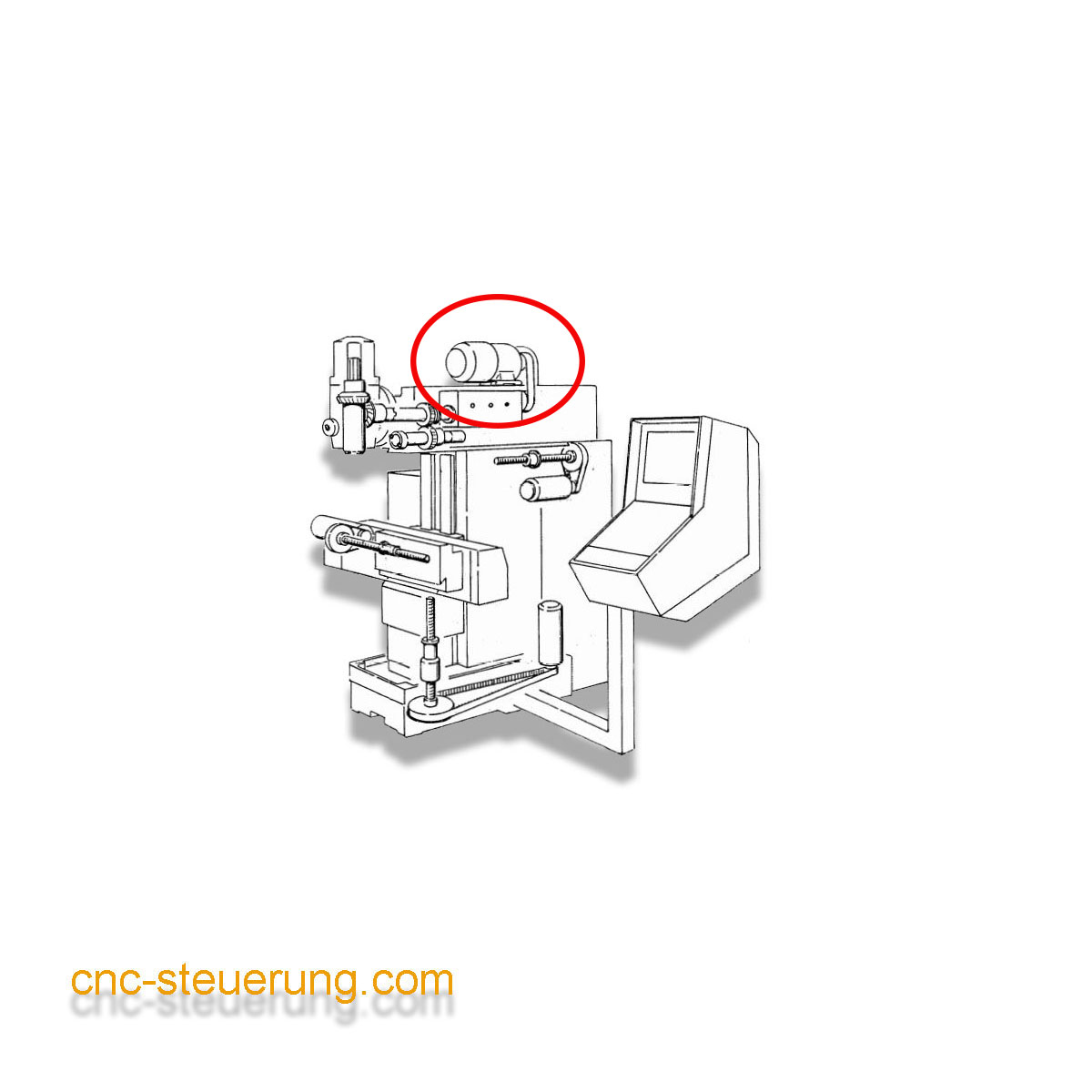

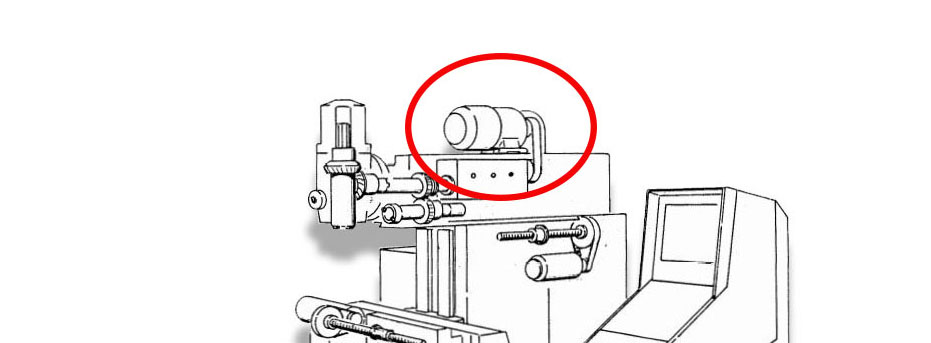

Diese bedeutet das der Motor über einen Encoder (TTL oder Sinus) mit dem C2000 und seiner Encoderkarte verbunden ist. Wenn der Motor über keinen Encoder verfügt muss dieser nachgerüstet werden.
Hochleistungsspindelmotor in verschiedene Leistungsklassen und Bauformen lieferbar. Die Motoren benötigen einen Frequenzumrichter mit Encoder Eingang zur Ansteuerung. Wir empfehlen unseren C2000 mit Encoder Karte. In dieser Kombination sind diese Motoren hervorragend für Drehmaschinen oder Fräsmaschinen geeignet, die über mehr Drehzahl verfügen möchten, aber sich keine Leistungseinbußen im niedrigen Drehzahlbereich leisten können. Lieferbar als B5 oder B3 Ausführung. Technische Daten: Asynchron Motoren für den Betrieb an einem Frequenzumrichter mit Encoder Eingang Alle Motoren sind für den 400Volt Anschluss ausgelegt und haben einen Encoder mit 2500 Impulse je Umdrehung Kühlung über Lüfter - keine Bremse Leistung lieferbar in KW: 1,1 - 1,5 - 2,2 - 3,7 - 5,5 - 7,5 - 9,5 Nenndrehzahl: 1500 U/min. Maximale Drehzahl: 8000 U/min. Frequenz: 51,5 Hz Lieferzeiten ca. 3-5 Wochen
Dieses dient aber nur dazu die Leistungseinbrüche bei Open Loop entgegen zu wirken.
Das hat noch nichts mit der Spindelorientierung zu tun.
Wozu benötigen wie die Orientierung?

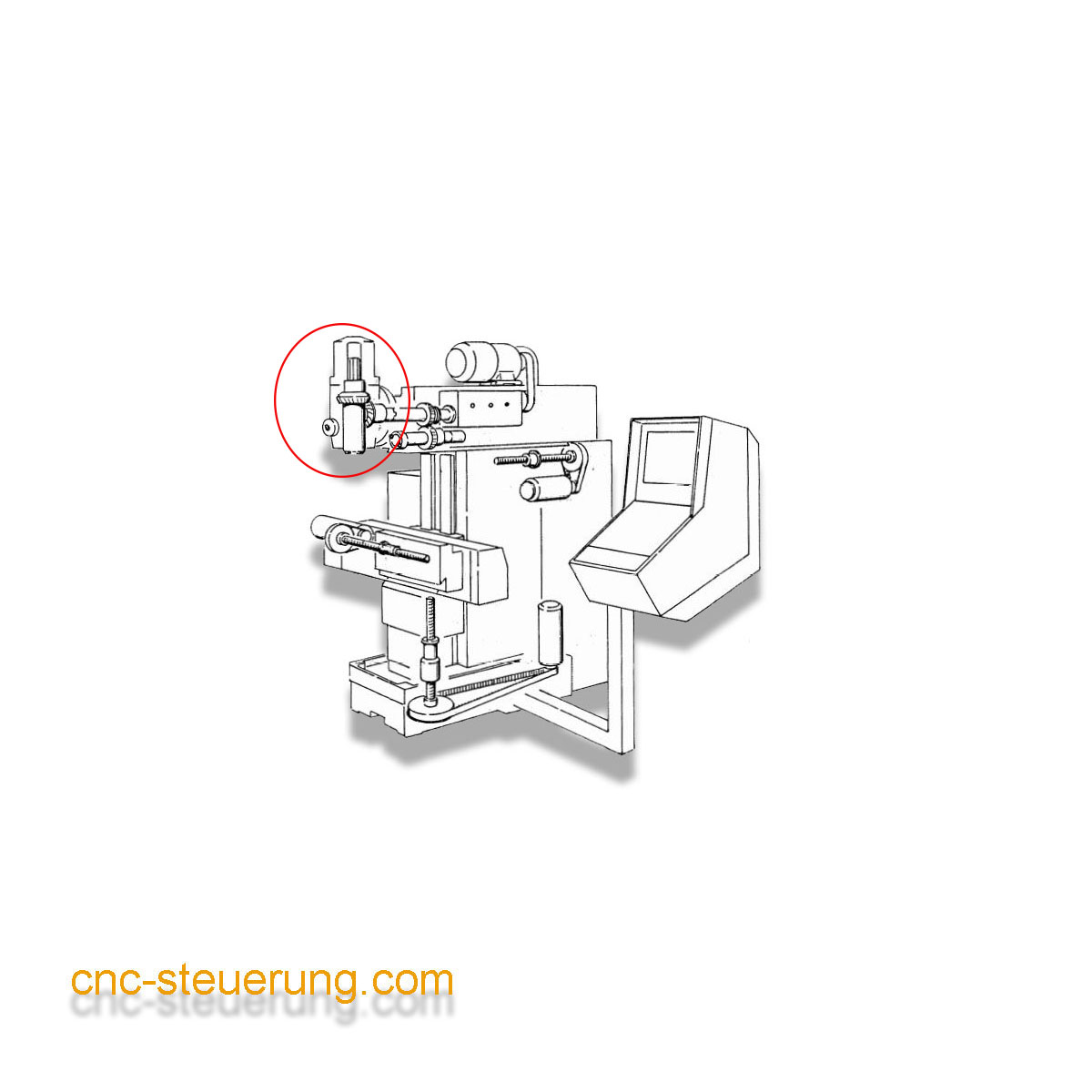

Bei Gewindeschneiden zum Drehen oder auch beim Fräsen müssen wir die Position der Spindel / Backenfutter genau kennen. Aus diesem Grunde kann/darf der Encoder vom Motor nicht verwendet werden.
Das Signal (TTL) muss an ein ENC Modul angeschlossen werden.
Dieses dient nur der Positionserkennung und Drehzahlanzeige nicht der Leistungssteigerung des Motors.
Erweitern Sie Ihre CNC-Steuerung um professionelle Encoder-Funktionalität. Das Encoder-Modul für die IP-S- und IP-A-Controller wurde speziell für Dreh- und Fräsmaschinen entwickelt und ermöglicht den Anschluss von bis zu drei 5-Volt-TTL-Encodern. Damit schaffen Sie die Grundlage für präzises Gewindeschneiden, exakte Drehzahlerfassung und erweiterte Maschinenfunktionen. Dank der flexiblen Parametrierung kann die Encoder-Auflösung individuell eingestellt werden. Das Modul verarbeitet Encoder-Signale zuverlässig und sorgt für eine präzise Synchronisation zwischen Spindel und Achsen – eine entscheidende Voraussetzung für hochwertige Gewinde und reproduzierbare Bearbeitungsergebnisse.Highlights auf einen Blick:Erweiterung für CSMIO IP-S und IP-A Steuerungen Anschluss von bis zu 3 TTL-Encodern (5 Volt) Ideal für Gewindeschneiden und Drehzahlauslesung Individuell einstellbare Encoder-AuflösungEinfache Integration über das Steuerungs-Plugin Robuste Ausführung für den industriellen Einsatz Inklusive Verbindungskabel und Abschlusswiderstand.Für den Einsatz an einer Drehmaschine genügt bereits ein Encoder-Eingang. Die weiteren Eingänge können für zusätzliche Anwendungen oder Sonderfunktionen genutzt werden. Das Modul ist ausschließlich mit den IP-S- und IP-A-Steuerungen kompatibel und lässt sich schnell in bestehende CNC-Systeme integrieren.Steigern Sie die Leistungsfähigkeit Ihrer CNC-Maschine und profitieren Sie von präziser Drehzahlerfassung, sauber geschnittenen Gewinden und einer zuverlässigen Encoder-Anbindung – mit dem Encoder-Modul für IP-S und IP-A.Wichtiger Hinweis: Das ENC Modul benötigt ein vollwertiges TTL Signal mit A-A/, B -B/ und I-I/. Sollten Sie einen anderen Encoder verwenden, benötigen Sie unseren ENC Adapter( siehe ZubehörLieferumfang- IP ENC Erweiterungsboard- Verbindungskabel- Abschluss Widerstand
Sofort verfügbar, Lieferzeit: 3-5 Tage
