Was gehört zur Werkzeuglänge
Das Bild zeigt was genau zur Werkzeuglänge gehört.
Ermitteln Sie zuerst die Z Strecke auf Ihren Werkzeuglängentaster von Spindelhals (ohne Werkzeug)

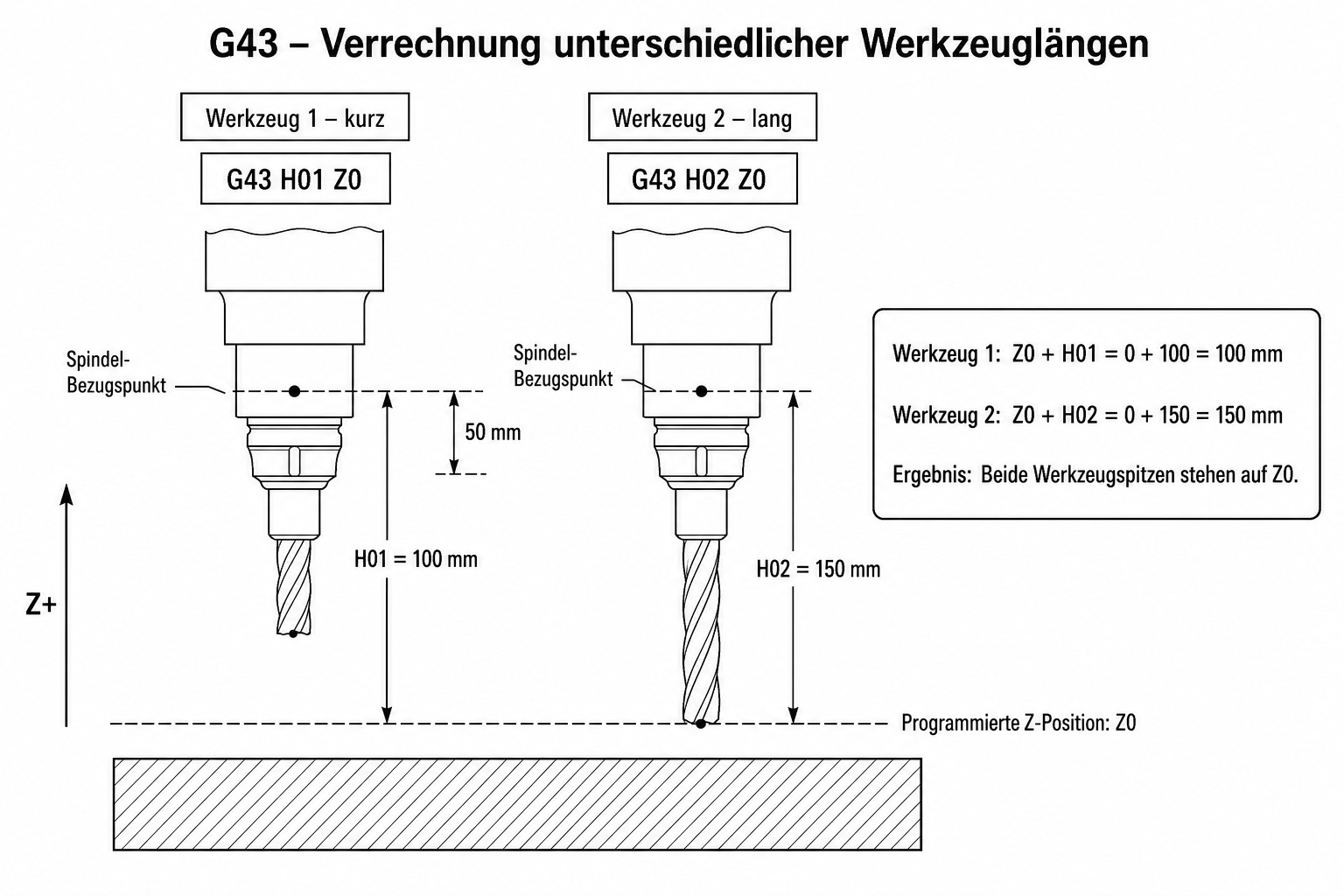

G43 – Werkzeuglängenkorrektur aktivieren
Die CNC-Funktion G43 aktiviert die positive Werkzeuglängenkorrektur. Sie sorgt dafür, dass die Steuerung die tatsächliche Länge des eingesetzten Werkzeugs bei der Positionierung der Z-Achse berücksichtigt.
Da Fräser, Bohrer und andere Werkzeuge unterschiedlich lang sind, würde die Werkzeugspitze nach einem Werkzeugwechsel ohne Korrektur nicht mehr dieselbe Werkstückhöhe erreichen. Die gemessene Werkzeuglänge wird deshalb in der Werkzeugtabelle gespeichert und mit einem Korrekturspeicher, beispielsweise H01, aufgerufen.
Beispiel:
T1 M6 G43 H01 Z50
-
T1 M6wechselt auf Werkzeug 1. -
G43aktiviert die Werkzeuglängenkorrektur. -
H01ruft den Werkzeuglängenwert aus Speicherplatz 1 auf. -
Z50fährt die Werkzeugspitze auf die programmierte Z-Position.
G43 wird hauptsächlich beim Fräsen und Bohren eingesetzt. Dadurch können Werkzeuge mit unterschiedlichen Längen verwendet werden, ohne dass das CNC-Programm für jedes Werkzeug angepasst werden muss. Die Bearbeitungstiefe bleibt korrekt und das Risiko von Kollisionen oder fehlerhaften Werkstückmaßen wird reduziert.
Die Werkzeuglängenkorrektur wird mit G49 wieder aufgehoben.
Nulleinstellgerät / Werkzeuglängentaster mit Makro für unsere: - SIM-Software - Mach4 Hobby Version - oder Mach4 IndustrieversionWir liefern wahlweise die schwarze Ausführung oder die goldene Ausführung je nach Vorrat. mit pneumatischen Anschluss zur Reinigung der Kontaktfläche in sehr massiver Ausführung Präzise Messung - Genauigkeit 0.01 mm oder besser Anschlusskabel mit Schutzmantel - 150 cm Länge Schutzklasse: IP 67 mit 4-fach Dichtung Tastgeschwindigkeit von 50 - 200 mm/min. Tastdrucklast: 105 Ncm Tastrichtung: von oben Tastfläche: Wolfram Legierung Grundkörper: Alu eloxiert Tastweg: ca. 5 mm Sehr stabile Ausführung Lieferumfang: - Nulleinstellgerät - Anschlussstecker zum selberlöten - incl. Makro Zum Anschluss wird Druckluft benötigt. Dann wird mittels Schaltausgang Druckluft über die Tastfläche geblasen. Das bedeutet der Werkzeuglängentaster kann auch ungeschützt stehen. Die Tastfläche wird vor dem Antasten mittels Druckluft gereinigt. Auch Späne am Werkzeug werden so zuverlässig weggeblasen.Wer alles passend haben möchte, benötigt unsere V5 Version der Mach4. Hier können die Sprühzeiten aktiviert werden und ob überhaupt das Sprühen verwendet werden soll. Wir verwenden den Ausgang #63 für das Ausgangssignal. Der Werkzeuglängensensor verfügt über 4 Litzen: - Gelb = 24 Volt DC + - Grün = 24 Volt DC - - Rot = Ausgang PNP Öffner - Blau = Ausgang NPN Schließer Wir empfehlen Ihnen das rote Kabel anzuschließen um auch Kabelbruch überwachen zu können.
