CNC Connect System für unsere A6 Serie
Produktinformationen "CNC Connect System für unsere A6 Serie"
CNC Connect System Digital für die A6 Serie
Mit dem CNC Connect System Digital für die A6 Serie realisieren Sie Ihre CNC-Servosteuerung schneller, übersichtlicher und deutlich sicherer. Das System wurde speziell für die Kombination mit unserer IP-S Steuerung und den A6 Servo-Systemen entwickelt und reduziert den Verdrahtungsaufwand auf ein Minimum.
Durch die vorkonfektionierten Verbindungslösungen und digitalen Aufsteckmodule lassen sich Servoverstärker innerhalb kürzester Zeit integrieren. Die klare Struktur des Systems sorgt für einen aufgeräumten Schaltschrank, vereinfacht die Inbetriebnahme und minimiert Verdrahtungsfehler erheblich.
Das Connect System ist kompatibel mit den A6 Servo Drives in den Leistungsbereichen 100 bis 1000 Watt – sowohl mit als auch ohne Motorbremse. Die digitale Signalübertragung gewährleistet eine präzise und störsichere Kommunikation zwischen Steuerung und Antriebstechnik.
Lieferumfang:
- 1x BIG IO IP-S Steuerung
- 1x Optionskarte RJ45 Board für bis zu 6 Achsen
- 1x IP-S IN/OUT Block

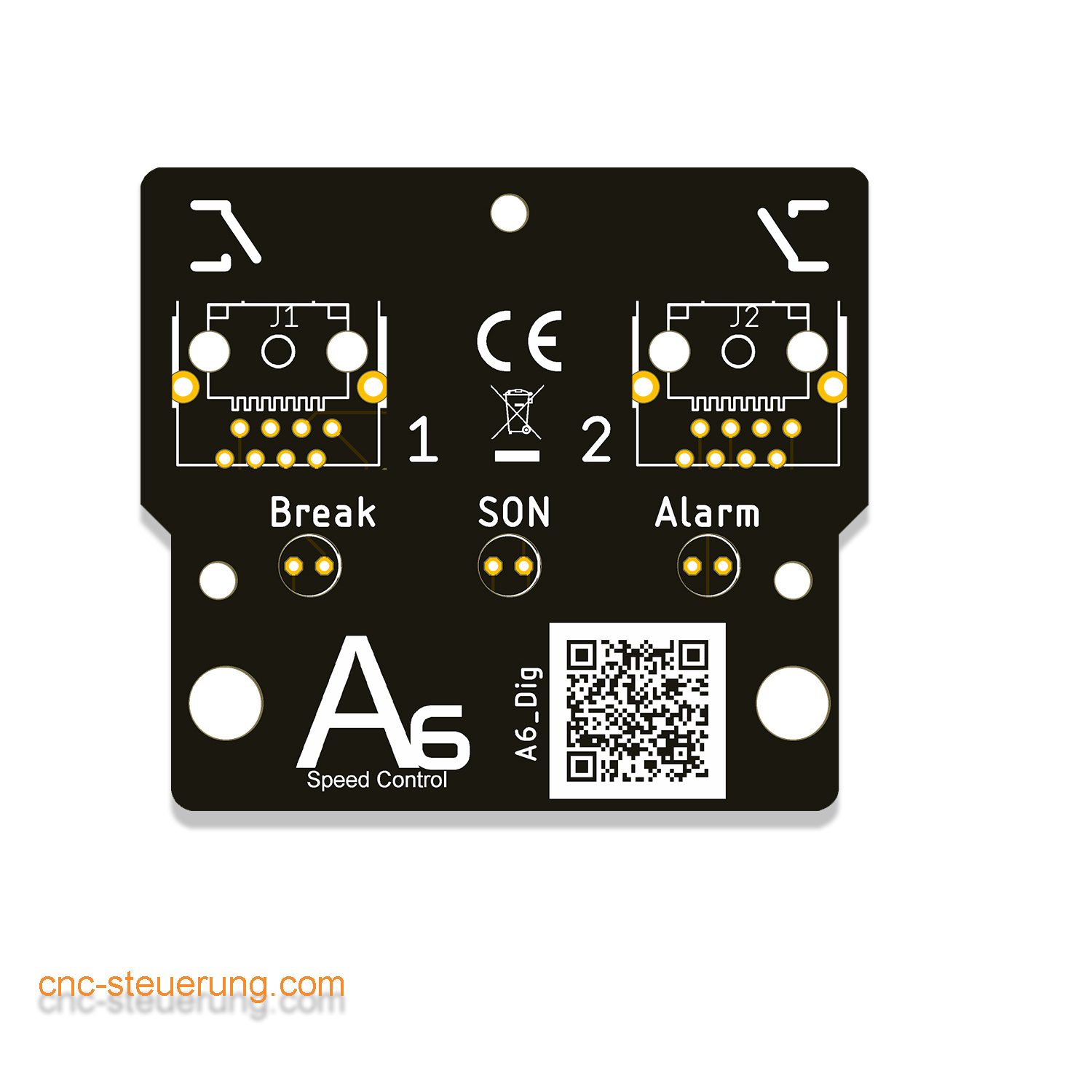

- 2x A6 Aufsteckmodule ohne Bremse
- 1x A6 Aufsteckmodul mit Bremse
- 7x Patchkabel
Das System eignet sich ideal für Retrofit-Projekte, Sondermaschinenbau sowie den Neubau moderner CNC-Steuerungen. Durch die Plug-and-Play-Struktur können auch komplexe Anlagen deutlich schneller aufgebaut und erweitert werden.
Vorteile auf einen Blick:
- Schnelle und einfache Verdrahtung
- Deutlich reduzierte Inbetriebnahmezeit
- Digitale Signalübertragung
- Übersichtlicher Schaltschrankaufbau
- Erweiterbar bis 6 Achsen
- Ideal für Retrofit und Maschinenmodernisierung
- Passend für unsere A6 Servo-Serie
Hinweis:
Dieses System ist ausschließlich für die IP-S Steuerung ausgelegt und nicht kompatibel mit der IP-A Serie.
