Maho 600 E Serie V2 Kit
Produktinformationen "Maho 600 E Serie V2 Kit "
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Maho 600E Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.
In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
So können Steigungsfehler durch das direkte Messverfahren verhindert werden.
Das Kit für die Deckel Maho 600E Serie besteht aus:

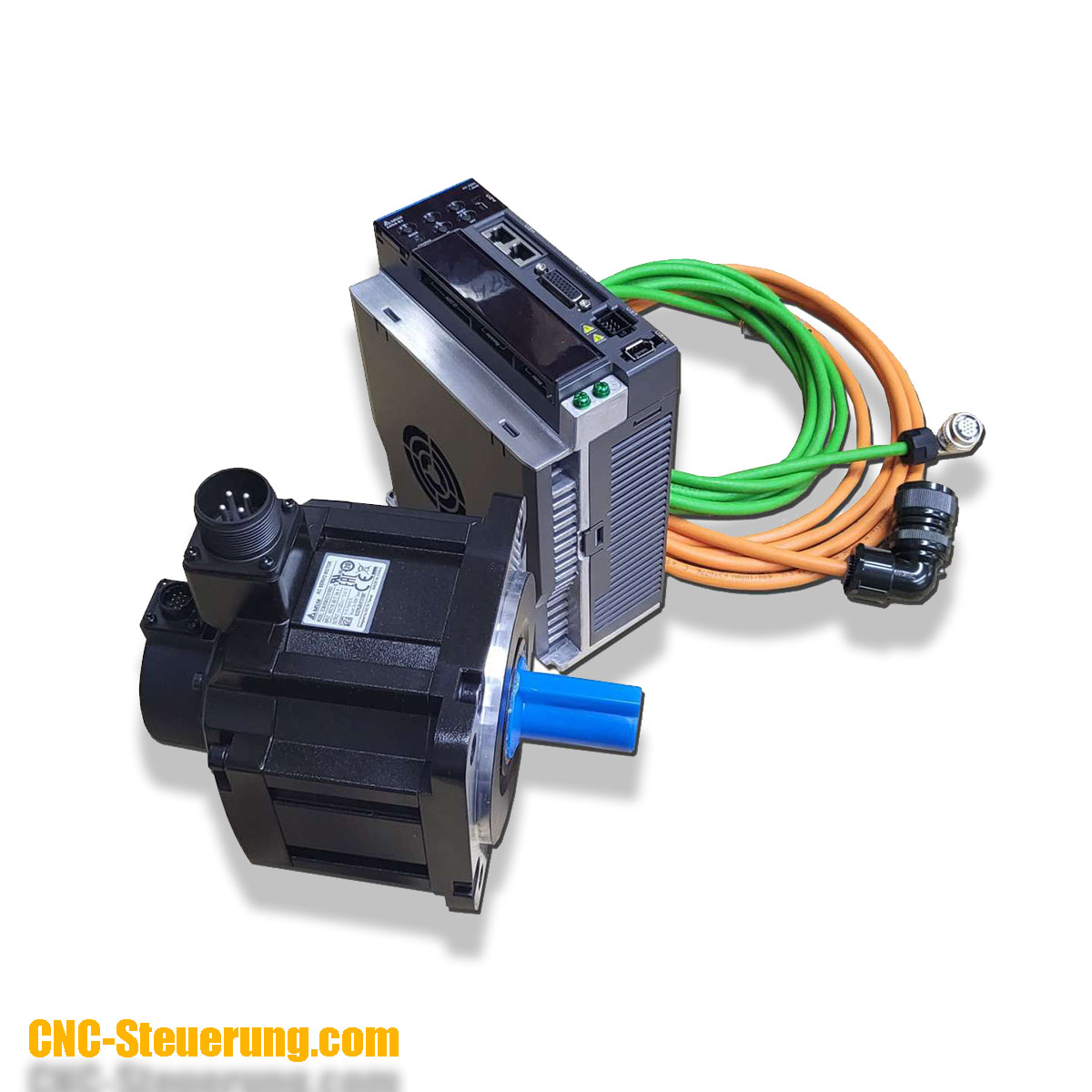

1 x Delta A2 Controller mit einer Leistung von 2000 Watt
1 x Delta A2 Motor 2000 Watt mit Bremse
2 x Delta A2 Controller mit einer Leistung von 1500 Watt
2 x Delta A2 Motor 1500 Watt
2 x Encoder Kabel 5 Meter
2 x Motor Kabel 5 Meter ohne Bremse
1 x Encoder Kabel 3 Meter
1 x Motorkabel 3 Meter mit Bremse
2 x Aufsteckplatine A2 ohne Bremse incl. 3 Patchkabel je Aufsteckmodul
1 x Aufsteckplatine A2 mit Bremse incl. 3 Patchkabel je Aufsteckmodul
1 x BIG IO Übergabemodul
1 x Maho Deckel & Co Anschluss Board
2 x Encoder Platine
1 x digital Input 12-23 Platine
1 x Patchkabel Set
1 x CSMIO IP-A Controller
1 x SIM Software Fräsen mit besonderer Oberfläche
1 x 24 Volt 10A Netzteil
1 x Spannungsverteiler mit LED Anzeige
1 x C2000 11 KW Frequenzumrichter
Der Werkzeugwechsler oder Rundtisch muss extra angefragt werden, sofern vorhanden
