DCDC Wandler

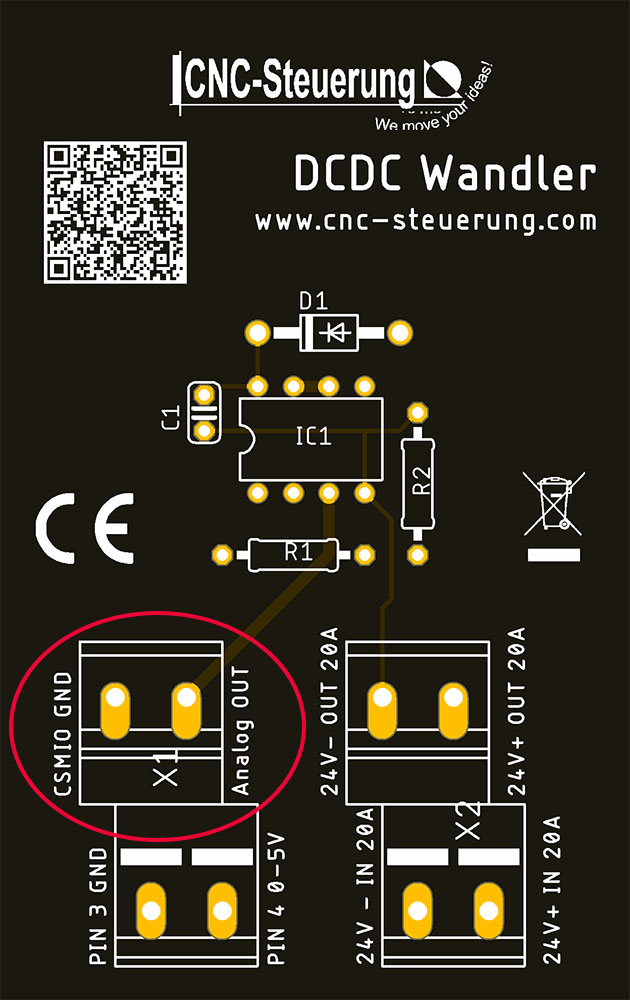

Wichtig ist hier das Sie das GND und 0-10 Volt nicht vertauschen.

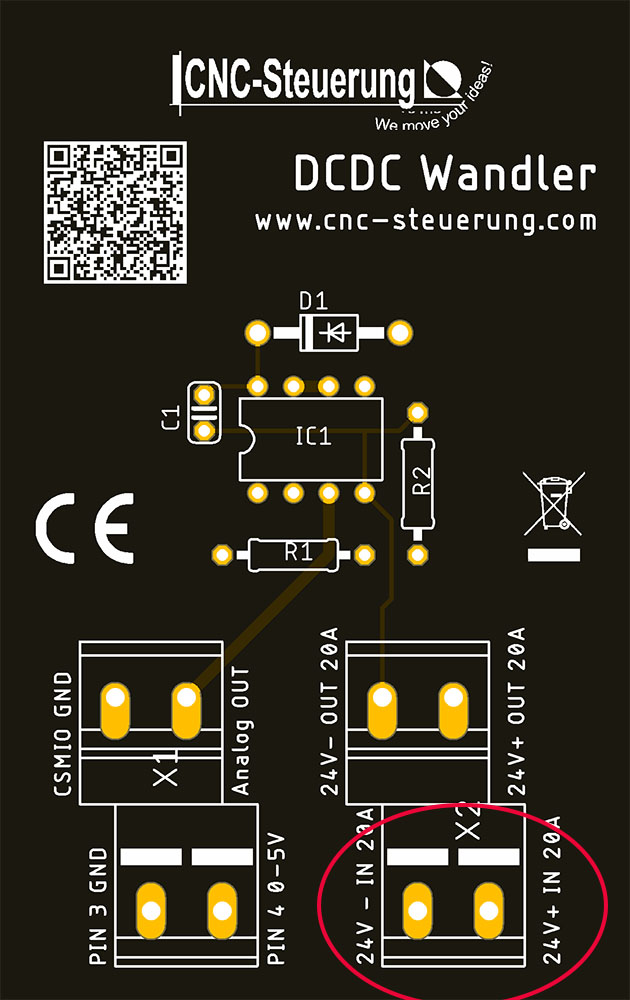

Die Stromversorgung der Platine erfolgt an den Klemmen unten rechts.
Legen Sie hier 24 Volt an. Die Baugruppe benötigt nur wenige mA.
Lassen Sie sich nicht verunsichern: Der Aufdruck 20A ist für eine andere Anwendung.
Für alle die an Ihrer Maschine einen analogen Wert von 0-5 Volt benötigen.Die CSMIO gibt einen analogen Wert von 0-10 Volt aus, der in der Industrie üblich ist. Es gibt aber auch Fernostware die nur mit 0-5 Volt arbeiten kann.Aus diesem Grunde haben wir einen Konverter - Wandler aufgebaut der wie bei uns üblich im Tragschienengehäuse geliefert wird.Lieferumfang:1 x DCDC Wandler

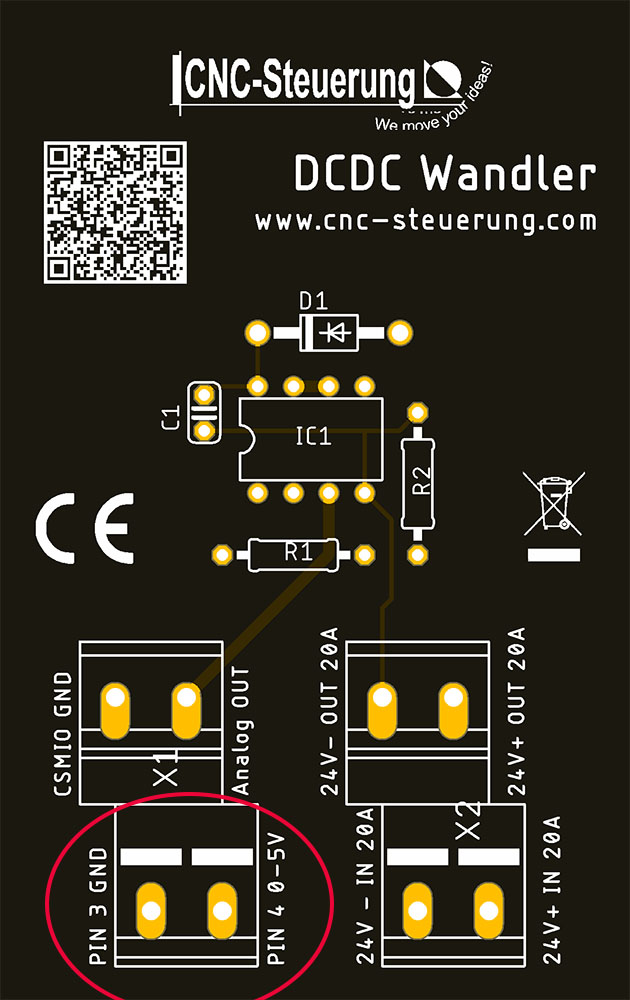

Anschluss Ihrer Baugruppe mit 0-5 Volt unten links
PIN3 - GND ist die Klemme für Ihre Masse
PIN 4 - 0-5 Volt ist die Klemme für Ihren Eingang.
Funktion: Wenn Sie mit der CSMIO einen analogen Wert von max. 10 Volt ausgeben, wird das Gerät max. 5 Volt ausgeben. So können Bauteile mit 0-5 Volt Sollwert mit der CSMIO betrieben werden.
