C2000 Verdrahten
Geschätze Lesezeit: 1 Minuten
09.01.2025

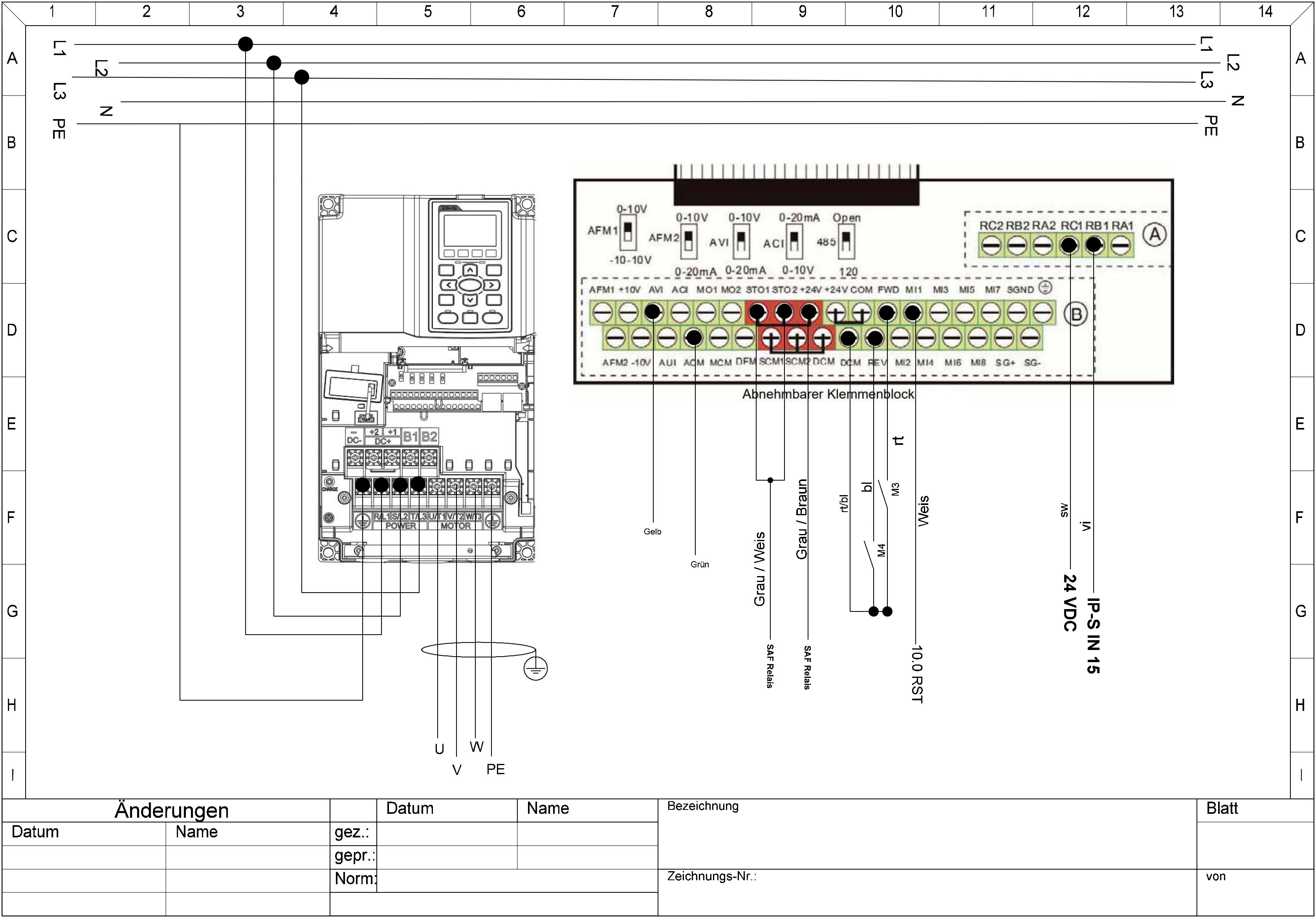

Richtiges Verdrahten:
Beispiel an Hand der CSMIO IP-S bei den Eingängen.
Passt aber auch zur IP-A mit CNC-Connect System Basic

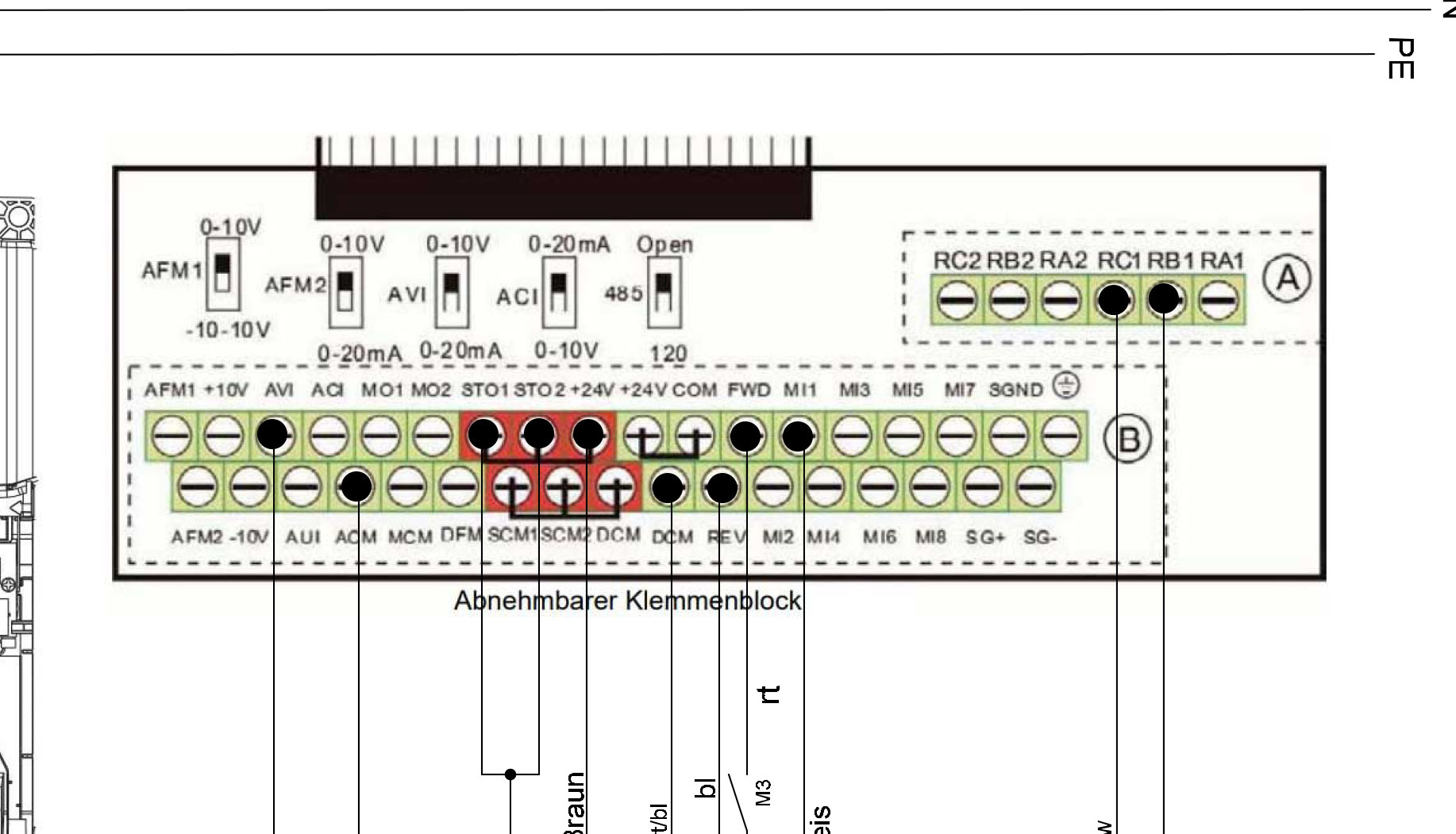

Schließen Sie für die Grundfunktionen:
Drehzahlausgabe:
- ACM an - GND der CSMIO
- AVI an - Analog Out 0 der CSMIO
Drehrichtungvorgabe:
- DCM an Relais Out 2 und Relais an Out 3 (Brücke)
- FWD an Relais Out 2
- REV an Relais Out 3
Alarmmeldung:
- RC1 an 24 Volt Dauerspannung
- RB1 an einen digitalen Eingang Ihrer Wahl. Dieser wird dann für den Spindelalarm zugewiesen

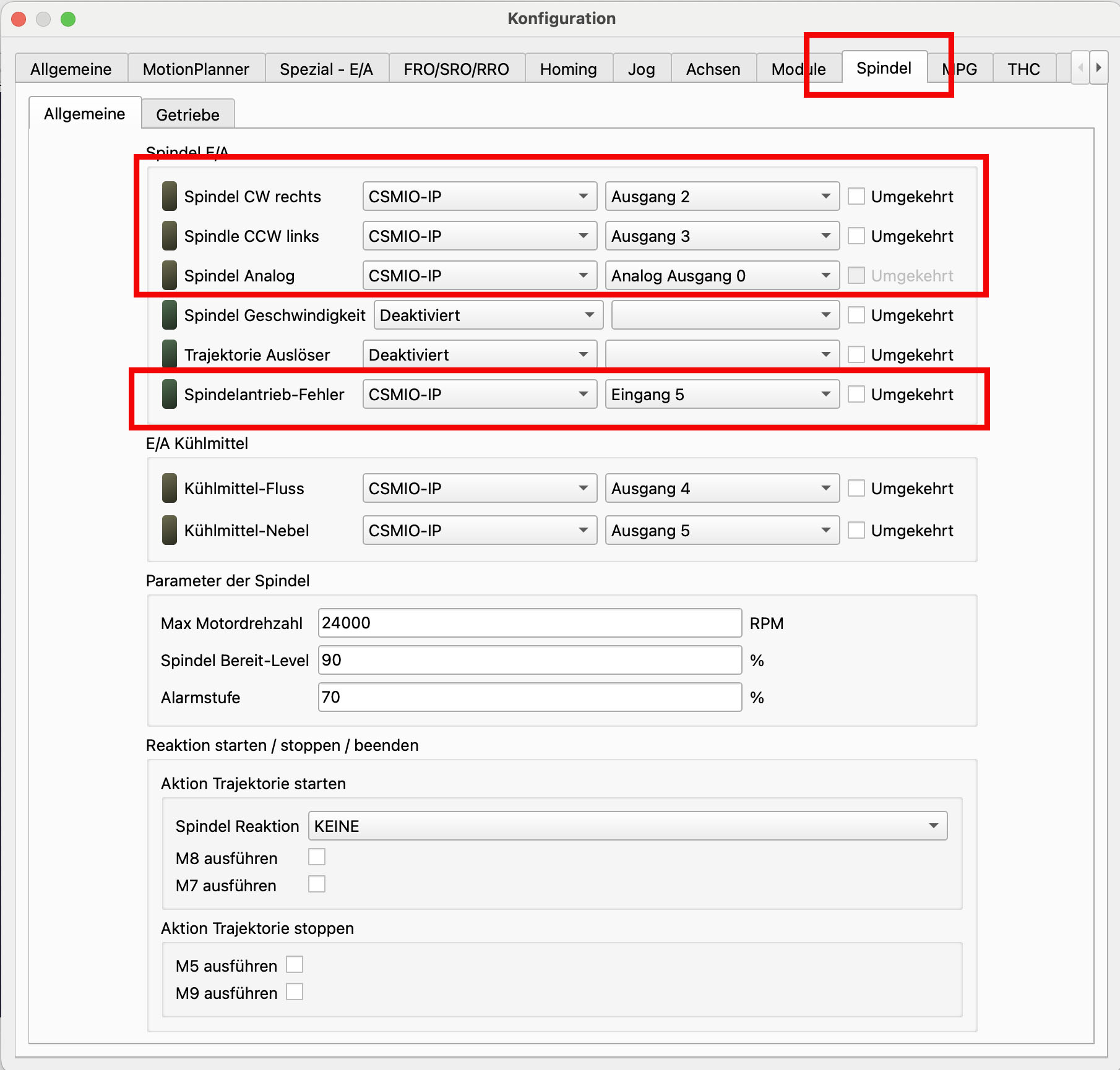

Gehen wir in die SIM Software.
