Unser 3D Taster GP 800
Geschätze Lesezeit: 5 Minuten
12.11.2024

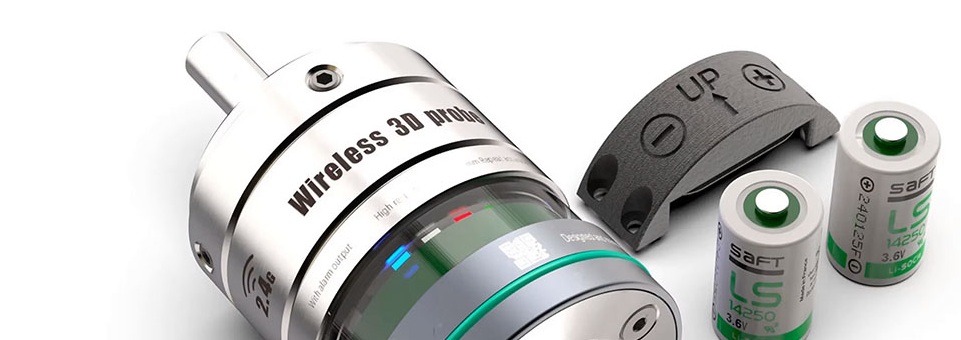

Der GP800 ist ein präziser 3D Taster der drahtlos auf eine Entfernung von 2,5 Metern das Signal sendet.
Das Anschlusskabel hat eine Länge von 5,5 Meter.
Der Empfänger muss in der Fräskabine montiert werden, wo eine direkte "Sicht" auf den Taster möglich ist.
Das Gehäuse des Empfänger ist nach IP67 ausgeführt.
Das Anschlusskabel hat eine Länge von 5,5 Meter.
Der Empfänger muss in der Fräskabine montiert werden, wo eine direkte "Sicht" auf den Taster möglich ist.
Das Gehäuse des Empfänger ist nach IP67 ausgeführt.

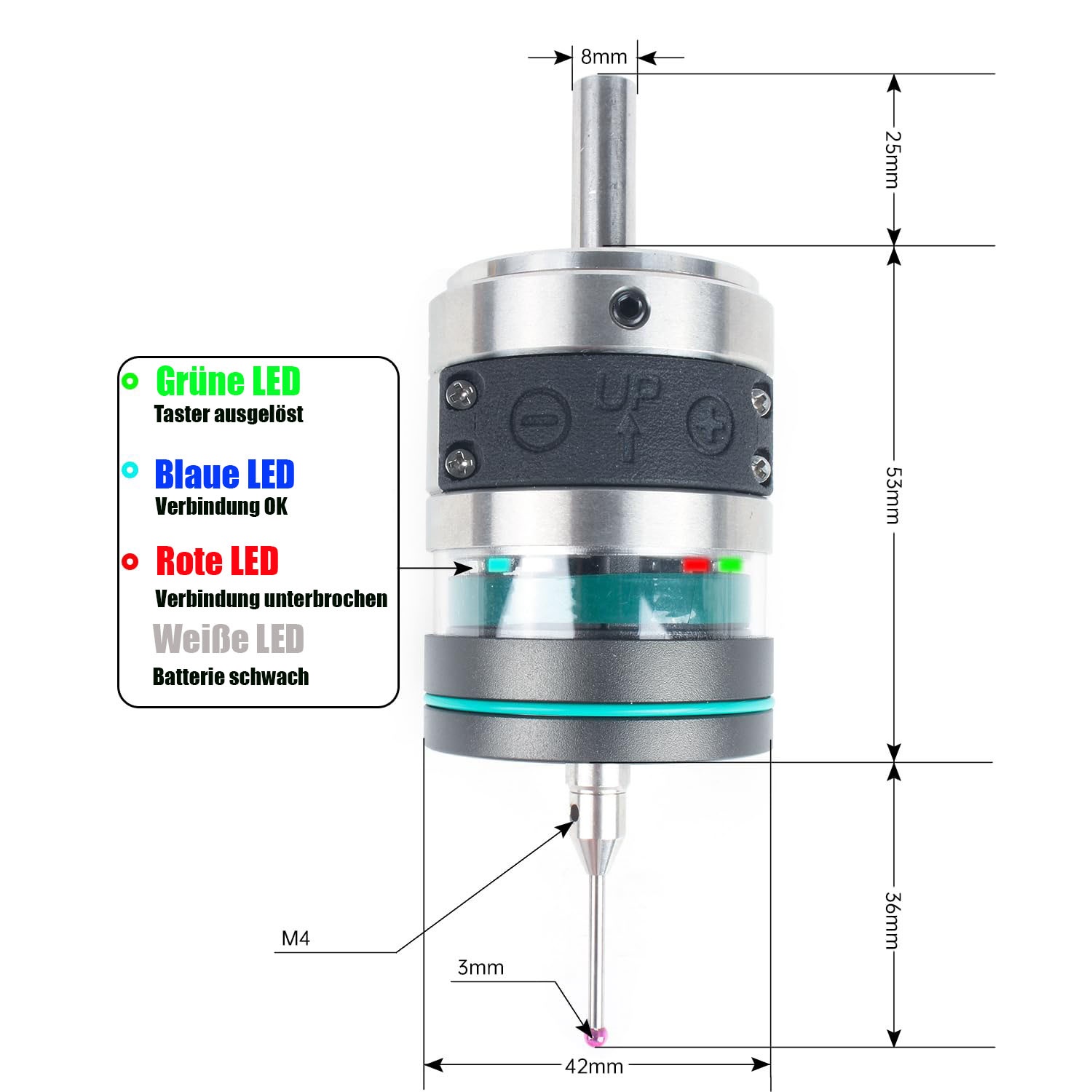

Der Taster zeigt Ihnen über die LED´s folgende Meldungen an.
Grüne LED: Taster ausgelöst
Blaue LED: Verbindung OK
Rote LED: Verbindung unterbrochen
Weiße LED: Batterie schwach

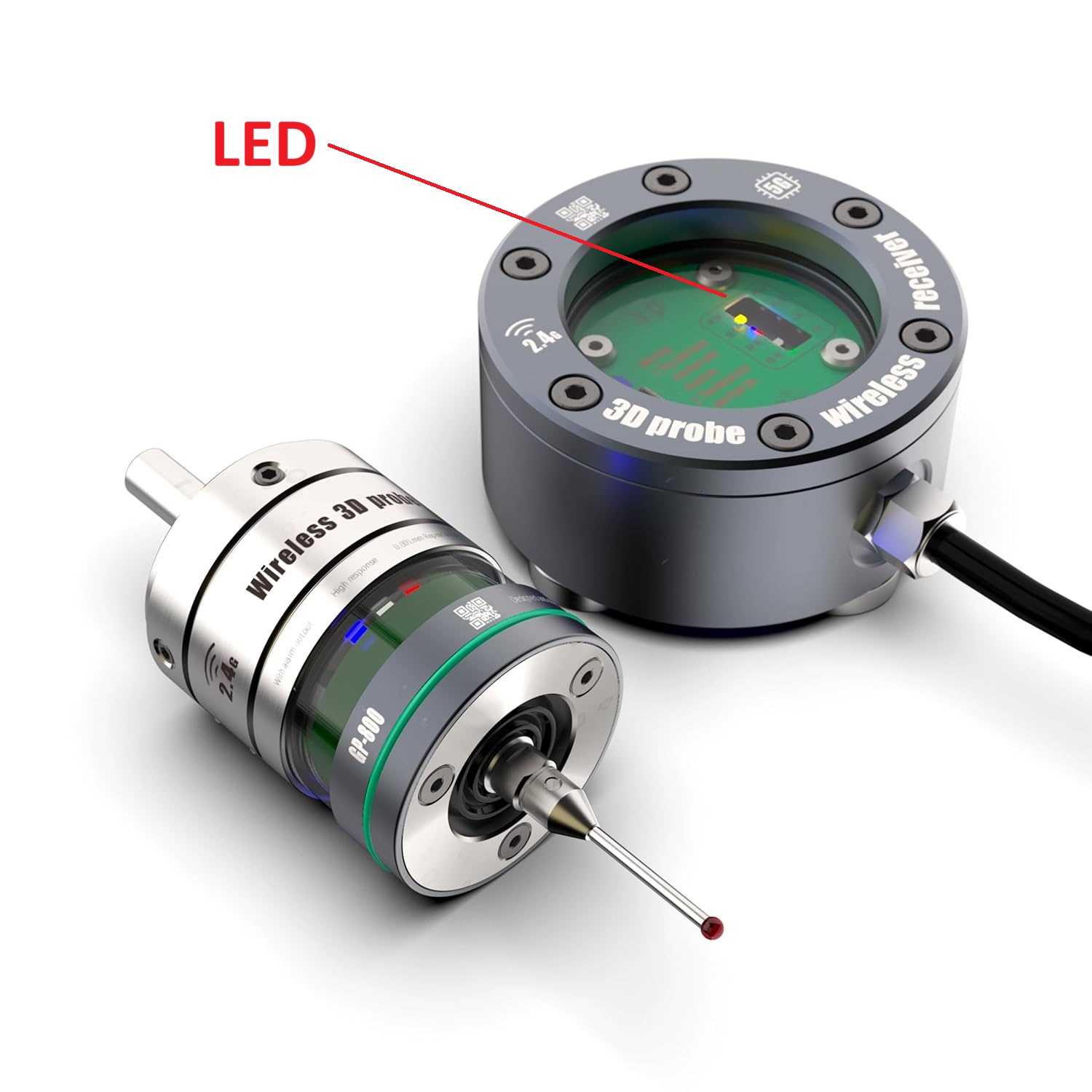

Auch der Empfänger zeigt Ihnen Informationen an:
Gelbe LED: Spannung liegt an
Rote LED: Verbindung abgebrochen
Blaue LED: Verbindung normal
Grüne LED: Taster ausgelöst
Weiße LED: Batterie vom Sender schwach
Gelbe LED: Spannung liegt an
Rote LED: Verbindung abgebrochen
Blaue LED: Verbindung normal
Grüne LED: Taster ausgelöst
Weiße LED: Batterie vom Sender schwach
Kabelfarben und deren Anschluss:
Schwarz: 24 Volt Minus
Rot: 24 Volt Plus
Orange: Taster aktivieren (NPN)
Grün: Taster ausgelöst (NPN)
Gelb: Taster schwache Batterie
Weiß: Taster Fehler
Verdrahtung:
- Schwarzes Kabel auf GND
- Rotes Kabel auf 24 Volt +
- Orange auf einen Ausgang gelegt wird mit GND geschaltet = Aktivieren
- Grün auf einen Eingang (NPN Signal) am Hauptmodul für das Probesignal
- Gelb auf einen Eingang (NPN Signal) kann auch auf einem IO Modul liegen
- Weiß auf einen Eingang (NPN Signal) kann auch auf einen IO Modul liegen
- Orange auf einen Eingang (NPN Signal) kann auch auf einen IO Modul liegen
Funktion der Kabel:
- Orange: Taster aus dem Schlaf holen - Aktivieren
- Grün: Signal des Tasters bei Kontakt
- Gelb: Probe Ok
- Weiß: Probe OK
- Orange: Entfernungsüberprüfung
- Schwarzes Kabel auf GND
- Rotes Kabel auf 24 Volt +
- Orange auf einen Ausgang gelegt wird mit GND geschaltet = Aktivieren
- Grün auf einen Eingang (NPN Signal) am Hauptmodul für das Probesignal
- Gelb auf einen Eingang (NPN Signal) kann auch auf einem IO Modul liegen
- Weiß auf einen Eingang (NPN Signal) kann auch auf einen IO Modul liegen
- Orange auf einen Eingang (NPN Signal) kann auch auf einen IO Modul liegen
Funktion der Kabel:
- Orange: Taster aus dem Schlaf holen - Aktivieren
- Grün: Signal des Tasters bei Kontakt
- Gelb: Probe Ok
- Weiß: Probe OK
- Orange: Entfernungsüberprüfung
Wir haben wie folgt mal eine Beispielverdrahtung aufgebaut:
- IN 10 auf dem Hauptmodul (Tasteingang)
- IN 11 auf dem Hauptmodul
- IN 14 auf dem Hauptmodul
- Ausgang 5 auf dem Hauptmodul
Normaler Zustand:
- IN 10 ON
- IN 11 ON
- IN 14 ON
LOW Batterie:
- IN 10 ON
- IN 11 OFF
- IN 14 ON
Empfängersignal unterbrochen:
- IN 10 ON
- IN 11 OFF
- IN 14 ON
