A6 Servo Motoren Technische Daten

Hier finden Sie Zeichnungen als pdf und Step Dateien aller Servomotoren der A& Serie
Link zum Server

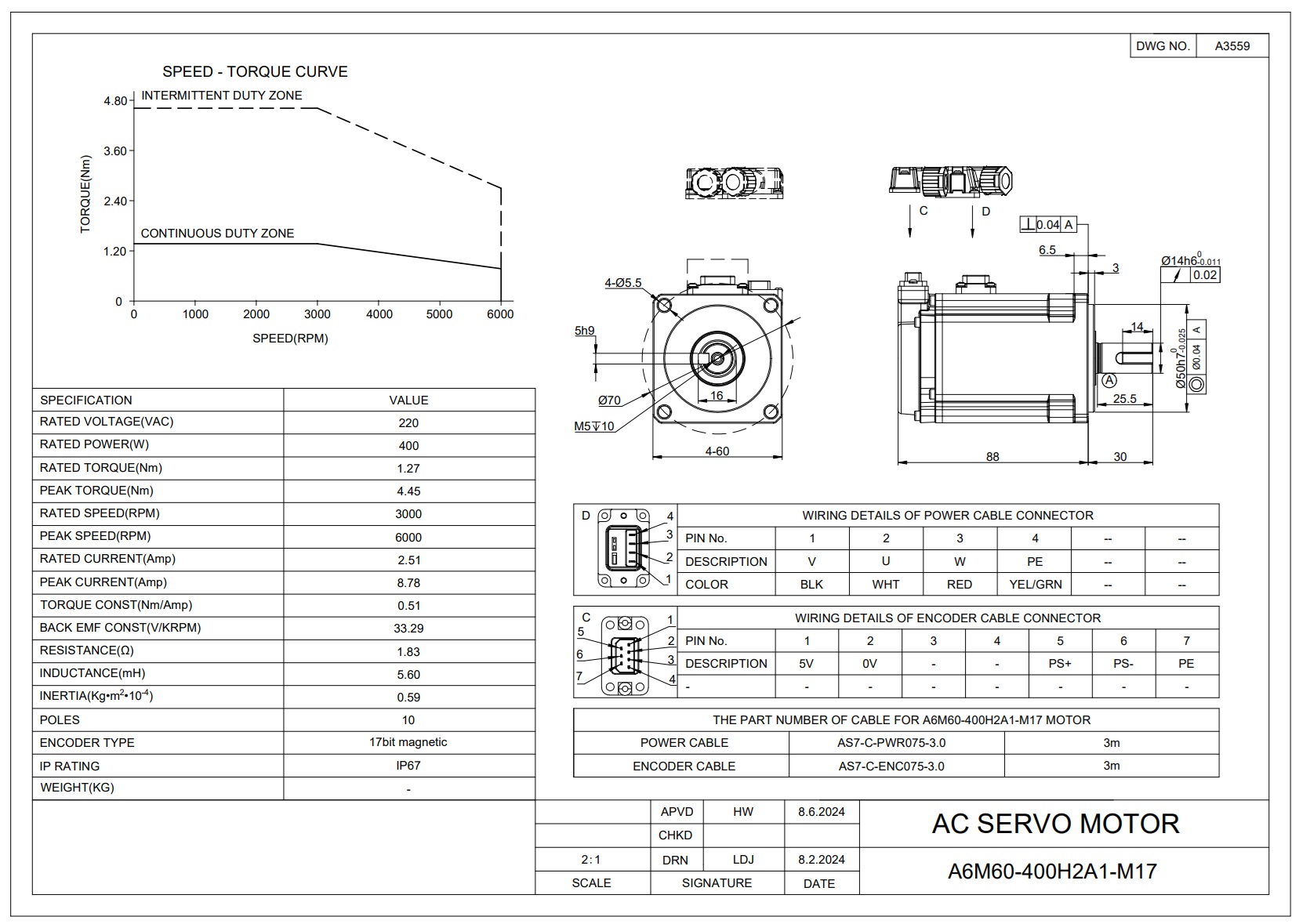

Technische Daten des 400 Watt Motor:

• Nennspannung: 220VAC
• Nennleistung: 400W
• Bremse: Optional
• Nenndrehmoment: 1,27Nm
• Spitzendrehmoment: 4,45Nm
• Nenngeschwindigkeit: 3000rpm
• Höchstgeschwindigkeit: 6000rpm
• Nennstrom: 2,51A
• Spitzenstrom: 8,78A
• Drehmomentkonst.: 0,51Nm/A
• Gegen-EMF-Konst: 33,29V/Krpm
• Widerstand: 1,83ohms
• Induktivität: 5,60mH
• Trägheit: 0,59kg*m²*10^-4
• Pole: 10

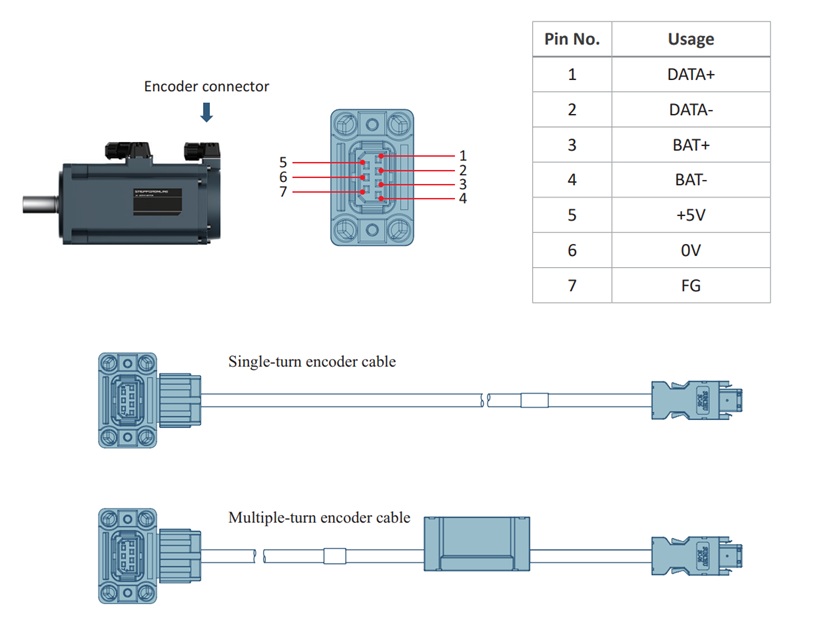

• Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
• IP-Schutzart: IP67
• Wellendurchmesser: 14mm
• Axiale Belastung: maximal 74N
• Radiale Belastung bei einer Wellenlänge von 25mm: maximal 245N

Technische Daten des 750 Watt Motor:

• Nennspannung: 220VAC
• Nennleistung: 750W

• Bremse: Optional
• Nenndrehmoment: 2,39Nm
• Spitzendrehmoment: 8,36Nm
• Nenngeschwindigkeit: 3000rpm
• Höchstgeschwindigkeit: 6000rpm
• Nennstrom: 4,60A
• Spitzenstrom: 16,30A
• Drehmomentkonst.: 0,52Nm/A
• Gegen-EMF-Konst: 34,40V/Krpm
• Widerstand: 0,47ohms
• Induktivität: 2,80mH
• Trägheit: 1,72kg*m²*10^-4
• Pole: 10
• Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
• IP-Schutzart: IP67
• Wellendurchmesser: 19mm
• Axiale Belastung: maximal 147N
• Radiale Belastung bei einer Wellenlänge von 35mm: maximal 392N

Technische Daten des 1000 Watt Motor:

• Nennspannung: 220VAC
• Nennleistung: 1000W

• Bremse: Optinal
• Nenndrehmoment: 3,18Nm
• Spitzendrehmoment: 11,13Nm
• Nenngeschwindigkeit: 3000rpm
• Höchstgeschwindigkeit: 6000rpm
• Nennstrom: 6,30A
• Spitzenstrom: 20,90A
• Drehmomentkonst.: 0,50Nm/A
• Gegen-EMF-Konst: 33,90V/Krpm
• Widerstand: 0,35ohms
• Induktivität: 2,04mH
• Trägheit: 2,23kg*m²*10^-4
• Pole: 10
• Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
• IP-Schutzart: IP67
• Wellendurchmesser: 19mm
• Axiale Belastung: maximal 147N
• Radiale Belastung bei einer Wellenlänge von 35mm: maximal 392N

Technische Daten des 1500 Watt Motor:

• Nennspannung: 220VAC
• Nennleistung : 1500W

• Bremse: Optional
• Nenndrehmoment: 4.78Nm
• Spitzendrehmoment: 14.34Nm
• Nenngeschwindigkeit: 3000rpm
• Höchstgeschwindigkeit: 6000rpm
• Nennstrom: 8.80A
• Spitzenstrom: 15.65A
• Gegen-EMF-Konst: 38.85V/krpm
• Widerstand: 0.403ohms
• Trägheit: 2.51kg*m²*10^-4
• Pole: 10
• Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
• IP-Schutzart: IP67
• Wellendurchmesser: 24mm
• Axiale Belastung: maximal 196N
• Radiale Belastung bei einer Wellenlänge von 45mm: maximal 686N
