A6 Servo Stromversorgung
Um die Servo Drive der A6 Serie richtig mit Spannung zu versorgen müssen wir wissen welche Bauform wir verwenden.

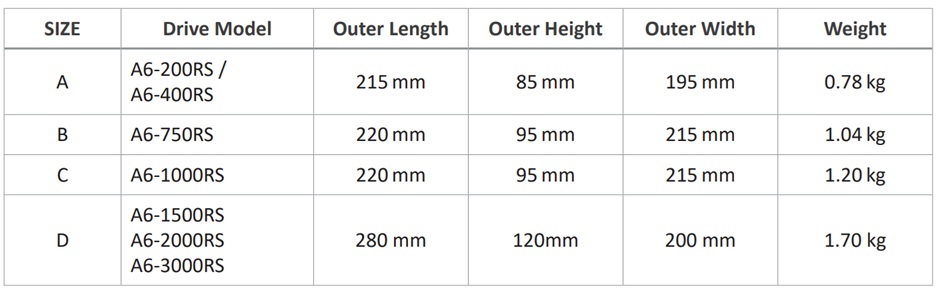

Wir unterscheiden in 4 Bauformen von A bis D
Achten Sie hier besonders auf die Beschreibung des Einganges
Die Bauform A beschreibt die Servo Drives in 200 und 400 Watt
In Deutschland wird wenn ohne Trafo gearbeitet wird nur die Klemmen L1 und L2 verdrahtet.
L1 = Phase
L2 = Nullleiter

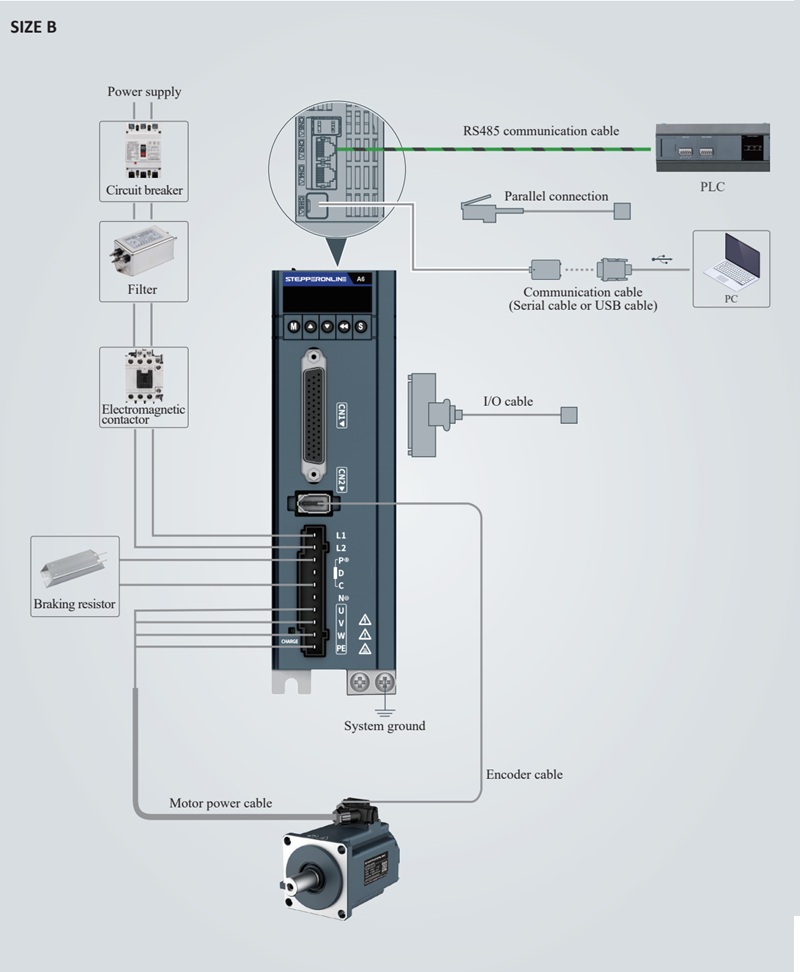

Bauform B:
Die Bauform B beschreibt die 750 Watt Servo Drive

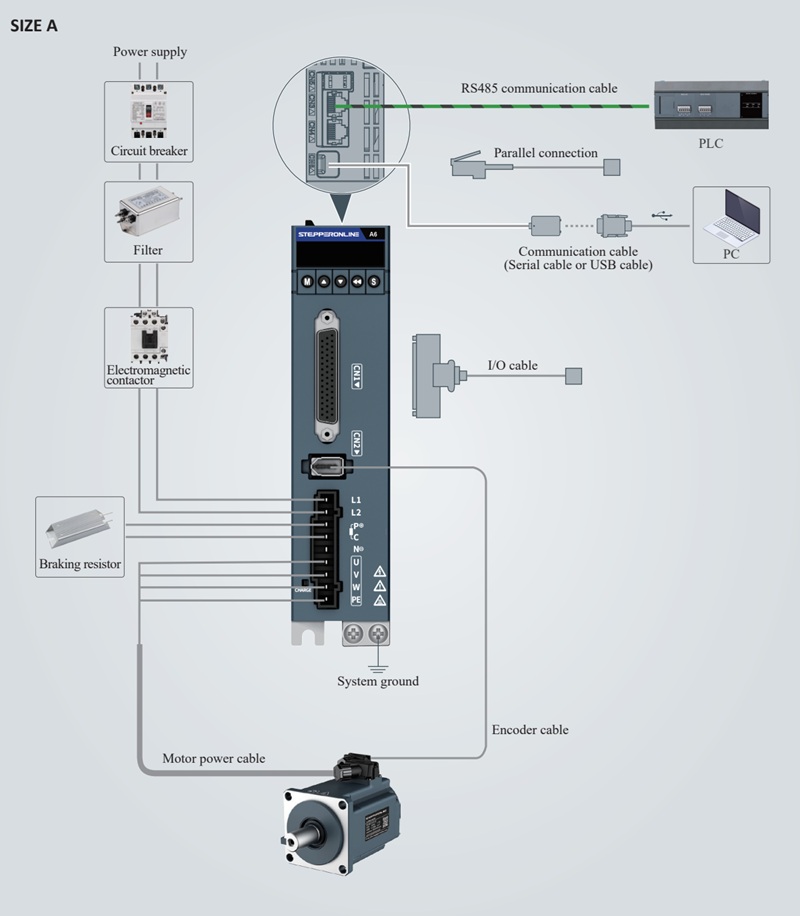

Anschluss Bauform A:
Die Bauform A beschreibt die Servo Drives in 200 und 400 Watt
In Deutschland wird wenn ohne Trafo gearbeitet wird nur die Klemmen L1 und L2 verdrahtet.
L1 = Phase
L2 = Nullleiter

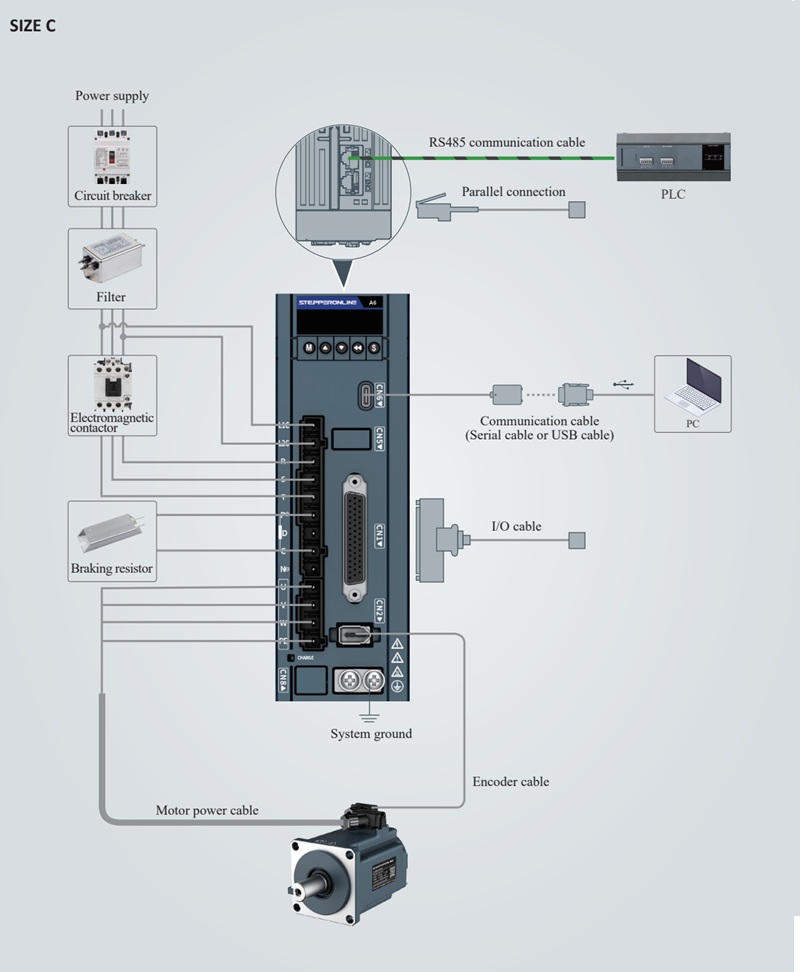

Die Bauform C beschreibt die 1000 Watt Serie.
In Deutschland wird wenn ohne Trafo gearbeitet wird nur die Klemmen R und S für die Leistung
verdrahtet T bleibt immer frei.
Zusätzlich muss noch L1 und L2 verdrahtet für die Logikspannung verdrahtet werden:
L1 = Phase
L2 = Nullleiter

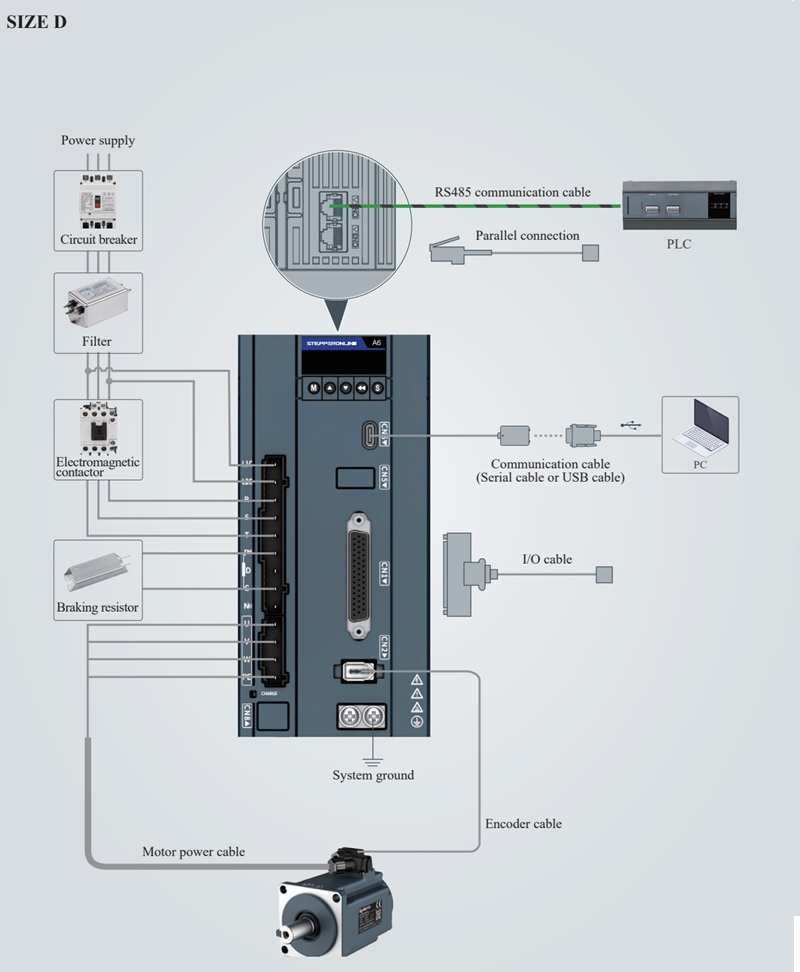

Bauform D
Die Bauform 5 beschreibt die 1500 bis 3000 Watt Serie.
In Deutschland wird wenn ohne Trafo gearbeitet wird nur die Klemmen R und S für die Leistung
verdrahtet T bleibt immer frei.
Zusätzlich muss noch L1 und L2 verdrahtet für die Logikspannung verdrahtet werden:
L1 = Phase
L2 = Nullleiter
Wer 3 Phasen verdrahten möchte benötigt einen Trafo mit 3 Phasen 220 Volt nicht zu verwechseln mit unseren 380-400 Volt !
Auf dem Typenschild erkennt der Anwender sofort was für ein Anschluss erforderlich ist:
Hier im Beispiel ein 400 Watt Servo Drive
Zu sehen das es sich um einen 1 Phasen Anschluss 220 bis 240 Volt handelt.
Hier ist zu erkennen das es sich hier um eine 1 oder 3 Phasenanschluss handelt.
1 Phasig wird 220 bis 240 Volt AC an den Klemmen.
