Ablauf - ECAM - Plasma

Ablauf - ECAM - Plasma

Geschätze Lesezeit: 10 Minuten
TecLab
10.06.2026
Kurze Beschreibung - wie ist der Ablauf beim Plasma

Dieses ist nur ein Weg wie man eine DXF in einen DIN Code konvertiert. Es gibt viele Wege die zum Ziel führen. Dieses ist nur einer.

1. Wir haben eine DXF
Wir gehen jetzt nicht über eine neue Aufspannung, sondern öffnen direkt eine DXF

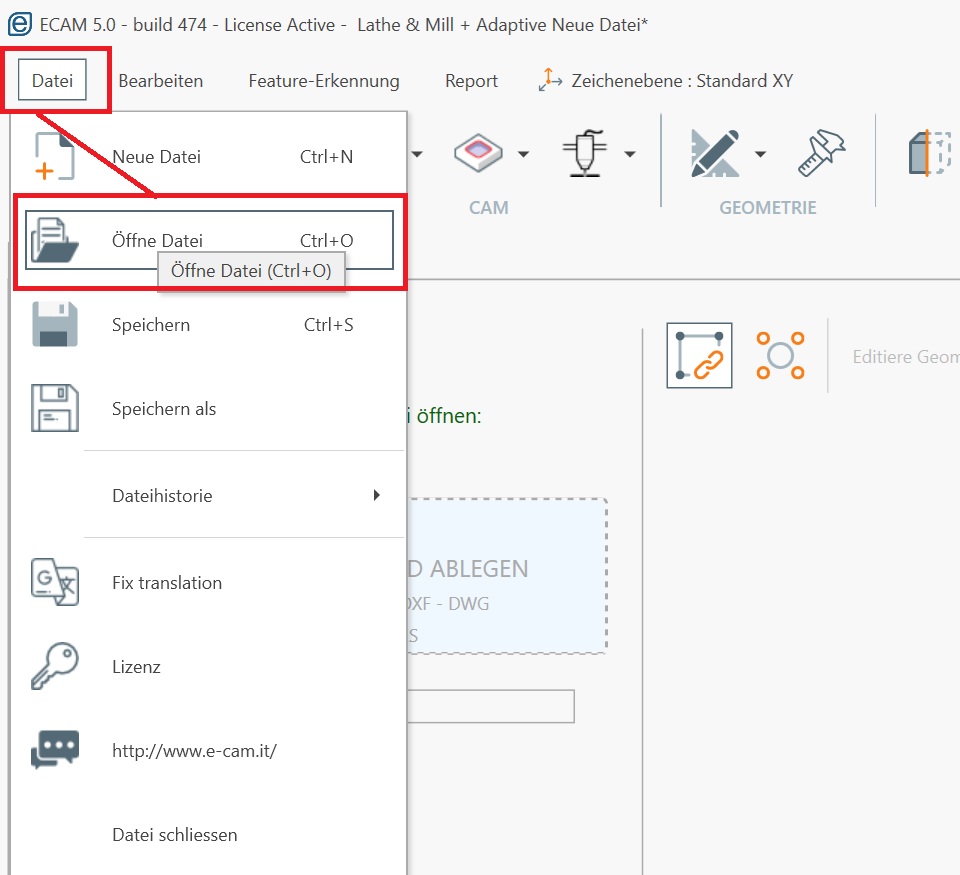

Öffnen

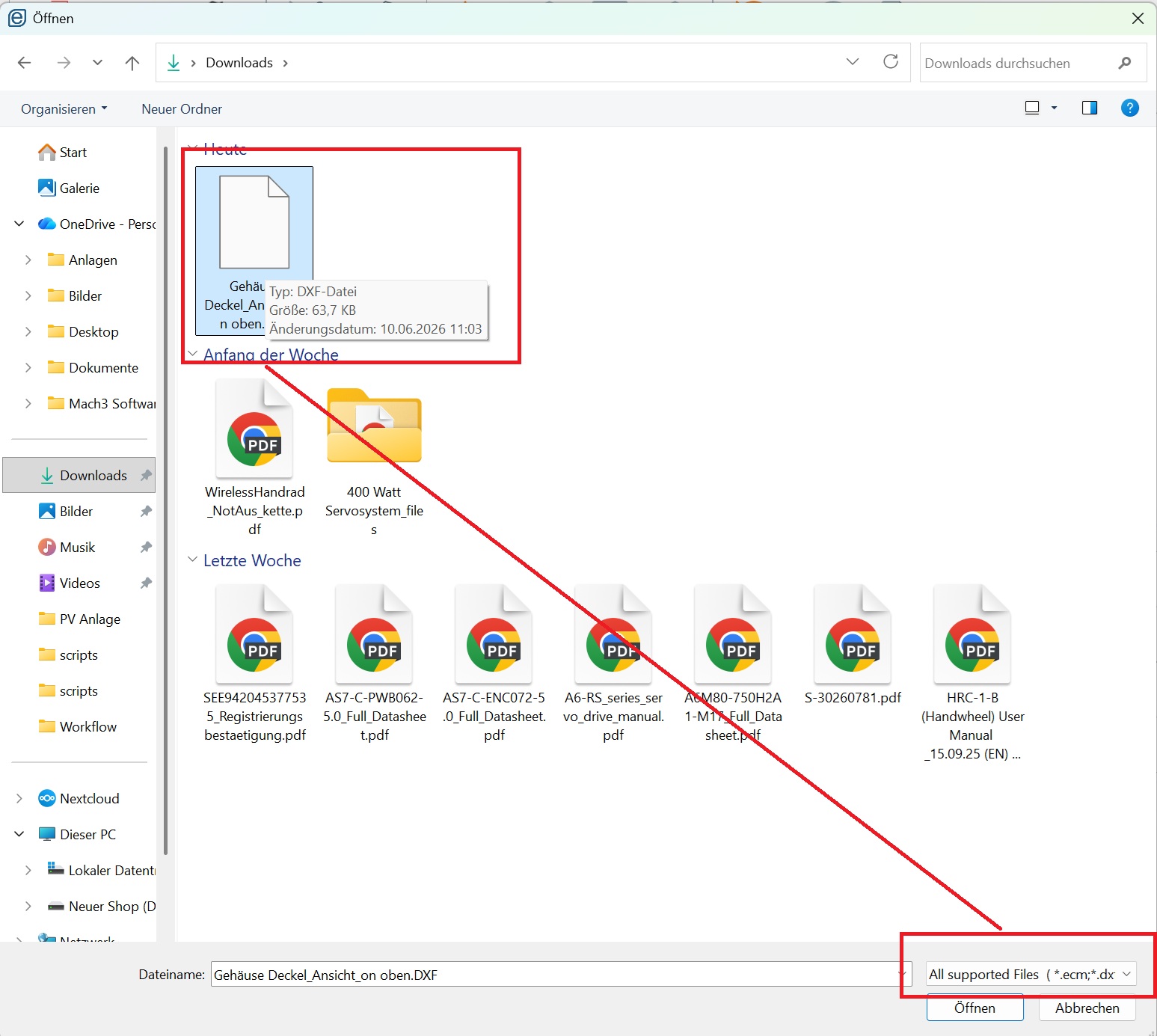

Wählen Sie die Datei Ihrer Wahl, unten rechts können Sie die möglichen Dateitypen auswählen.

Geben Sie immer nur das Bauteil aus, keine Beschreibung ect. diese müssten aufwendig gelöscht werden.
Suchen Sie dazu in Ihrem CAD nach den richtigen Einstellungen.
Laden

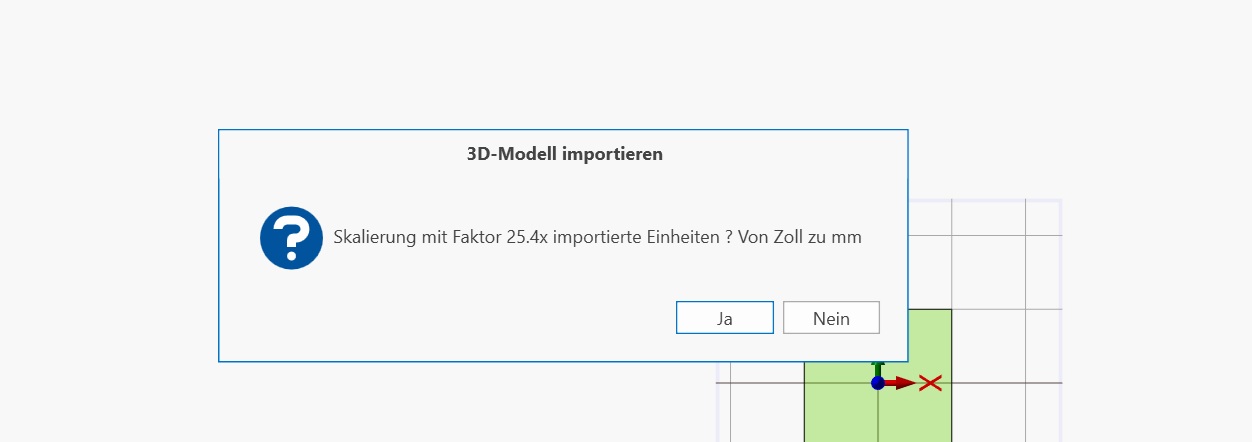

Wurde die Zeichnung in einem falschen Format ausgegeben, kann eventuell die Zeichnung auch in mm umkonvertiert werden. Klicken Sie auf Ja wenn Sie dieses wünschen oder auf Nein wenn Sie die Konvertierung nicht benötigen.
Konvertieren

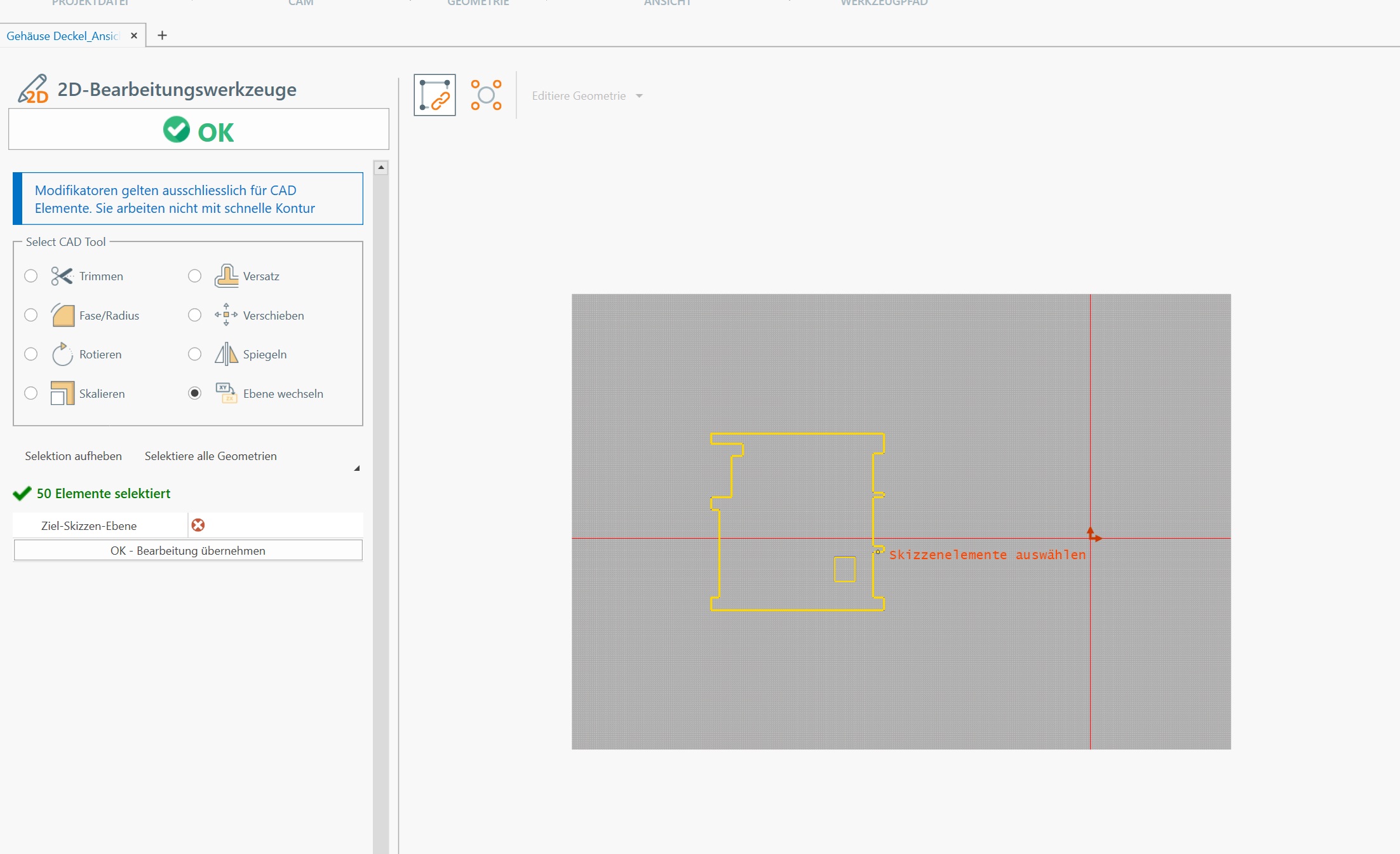

Das Beuteil wird nun irgendwo auf der "Maschine" plaziert.
Links im Menüfenster klicken Sie auf auf das Bauteil. Es erscheint nun Rot


Eingeladene Datei

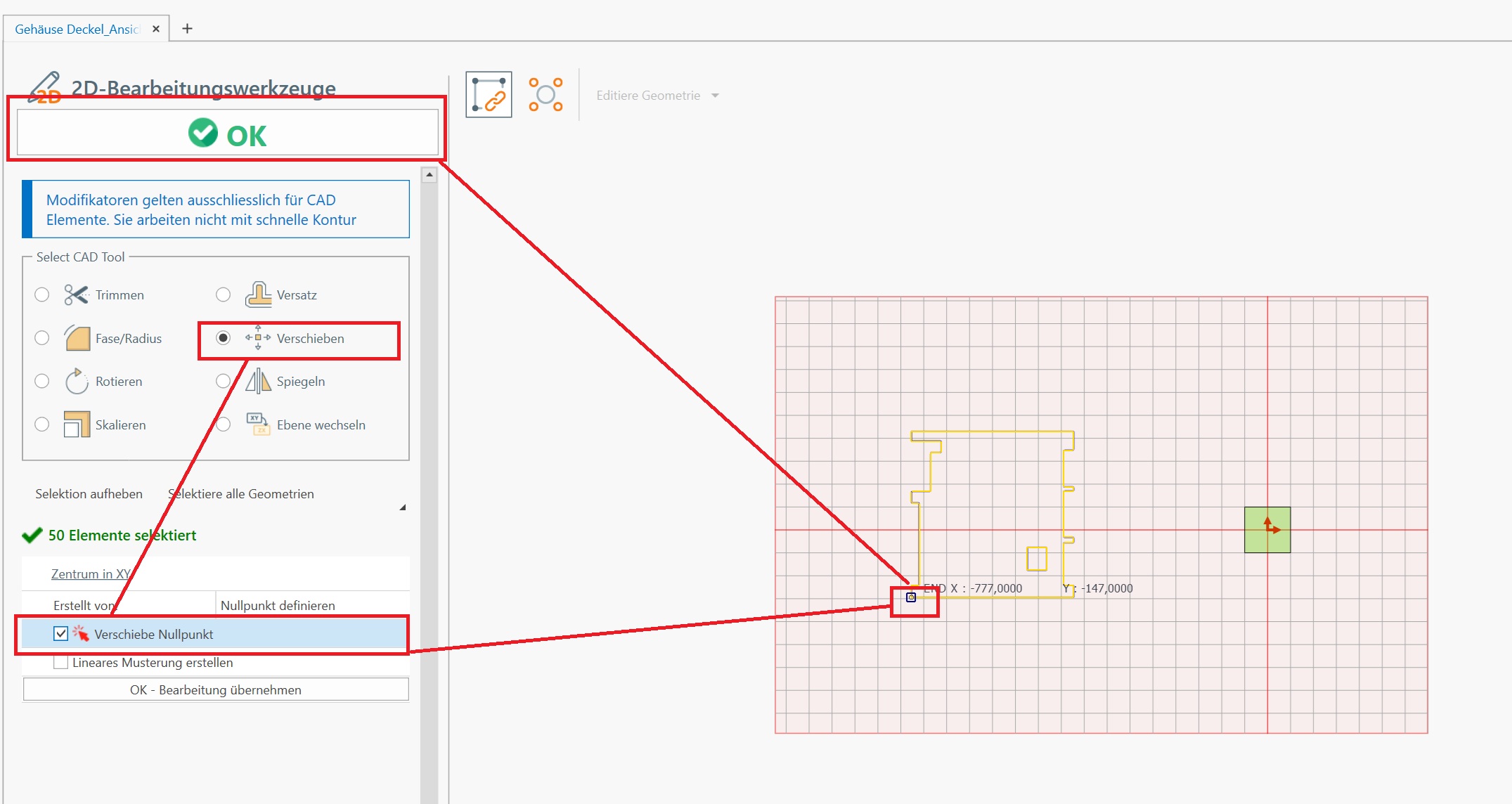

Klicken Sie nun auf der linken Seite auf Verschieben und dann auf Nullpunkt verschieben

Wählen Sie unten links die Ecke von Ihrem Bauteil aus - Klicken Sie dann auf OK
Nullpunkt verschieben

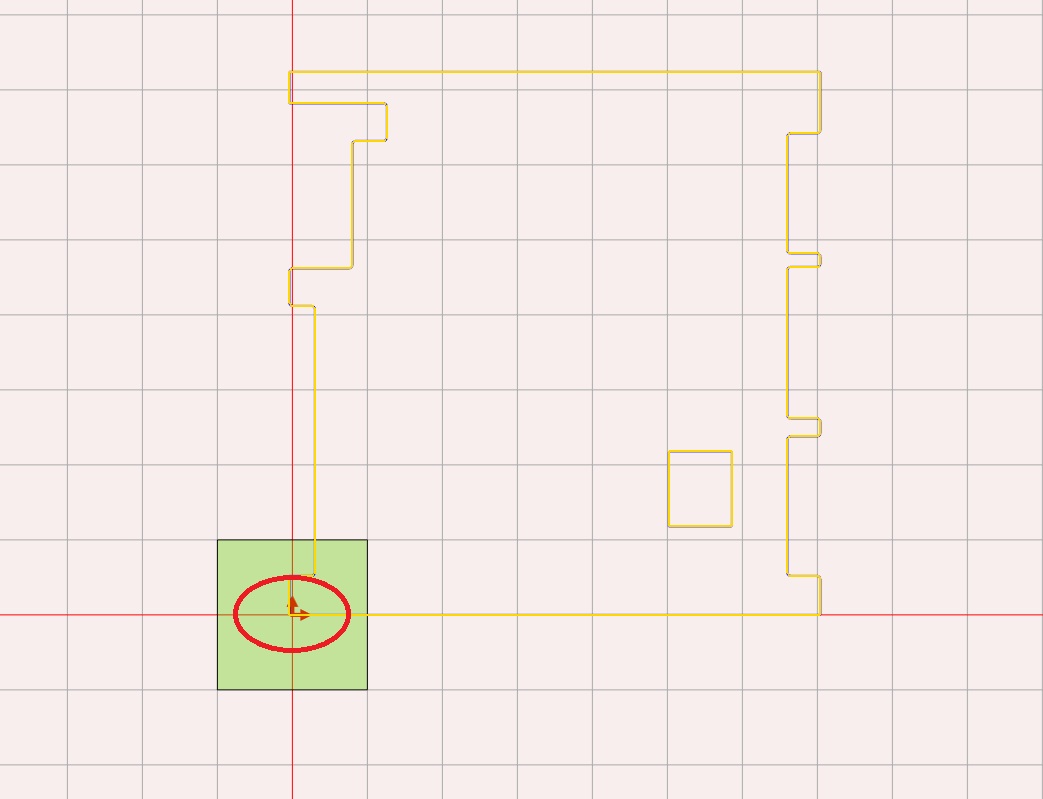

Der Nullpunkt wird nun neu angezeigt, lassen Sie sich nicht durch das grüne Feld aus der Ruhe bringen.
Diese wir nur deshalb so angezeigt da wir keine Blechplatte in Ihren Abmessungen eingegeben haben. Wichtig ist der Nullpunkt
Unten Links

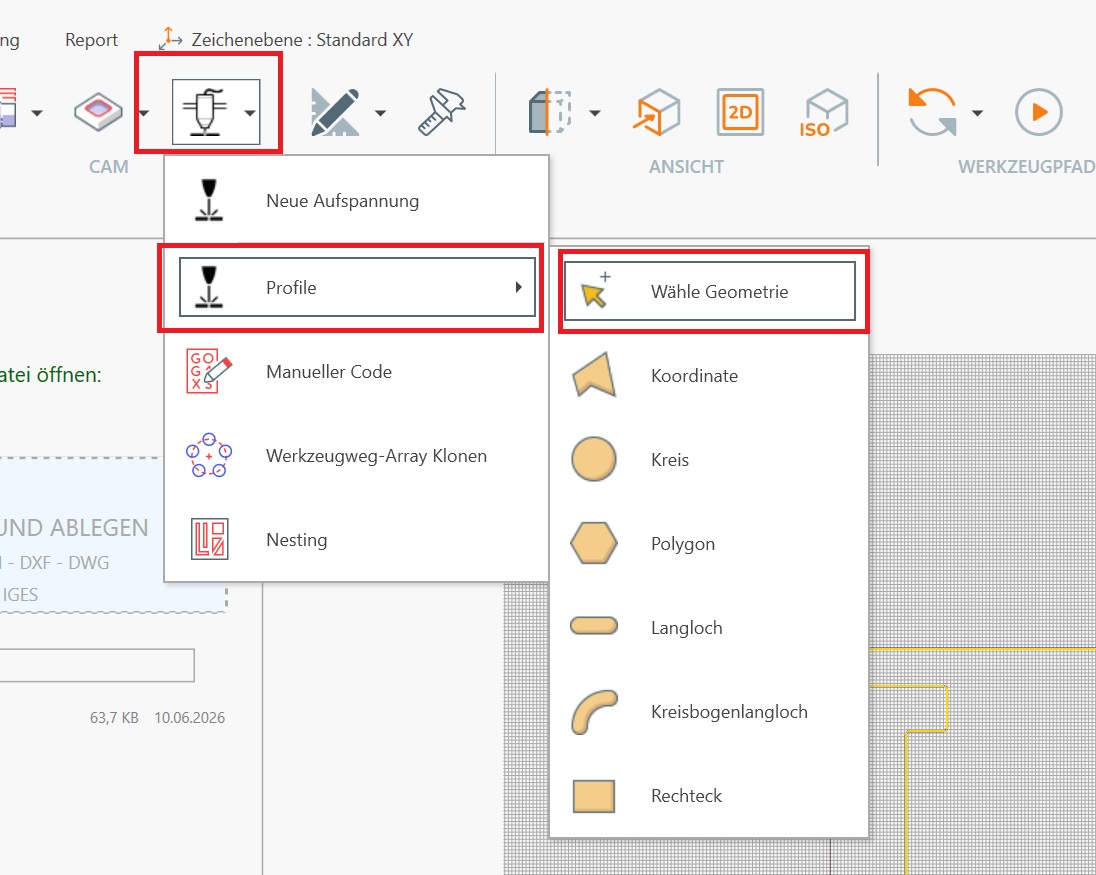

Gehen Sie nun auf Plasma -Profile - Wähle Geometrie
Profile

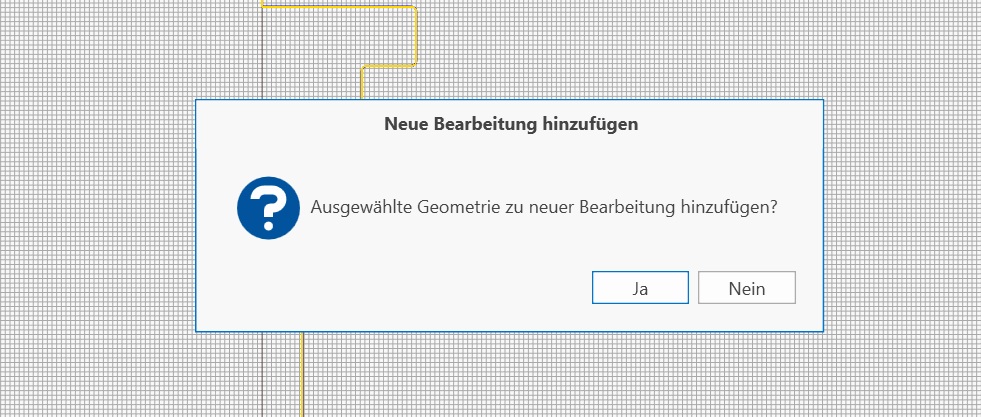

Sie erhalten eine Meldung:
Hier wird gefragt ob alle Konturen auf einmal bearbeitet werden soll? Klicken Sie auf Ja wenn alle Konturen gleich behandelt werden sollen. Klicken Sie auf Nein wenn jede Kontur anders abgearbeitet werden soll.

Hinweis: Alle Konturen = alle Innen oder Aussen gleich

Hinweis

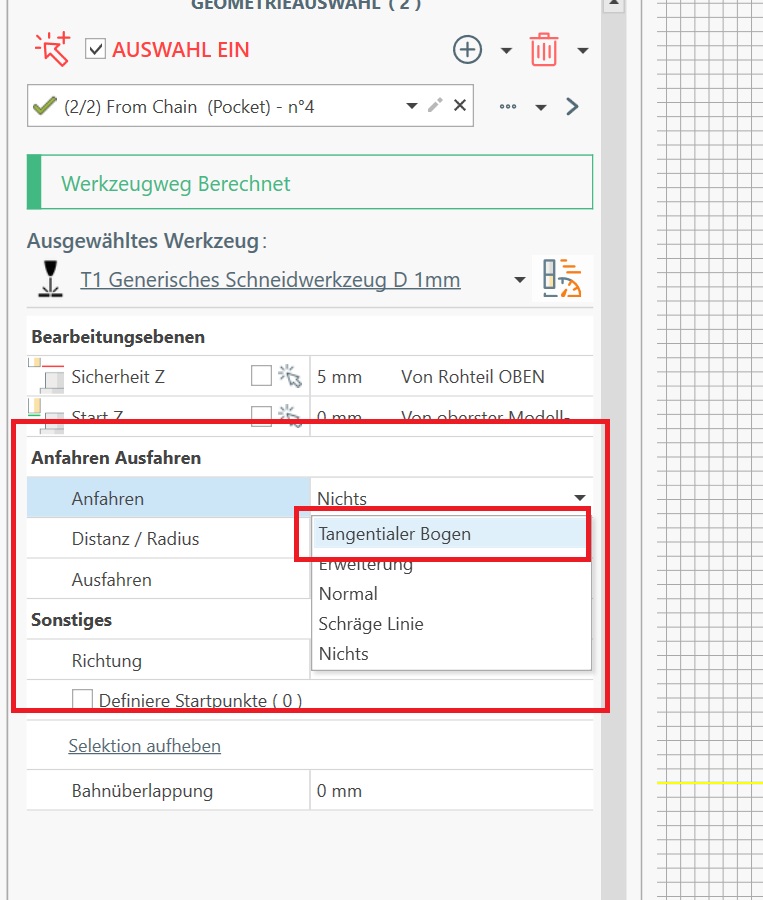

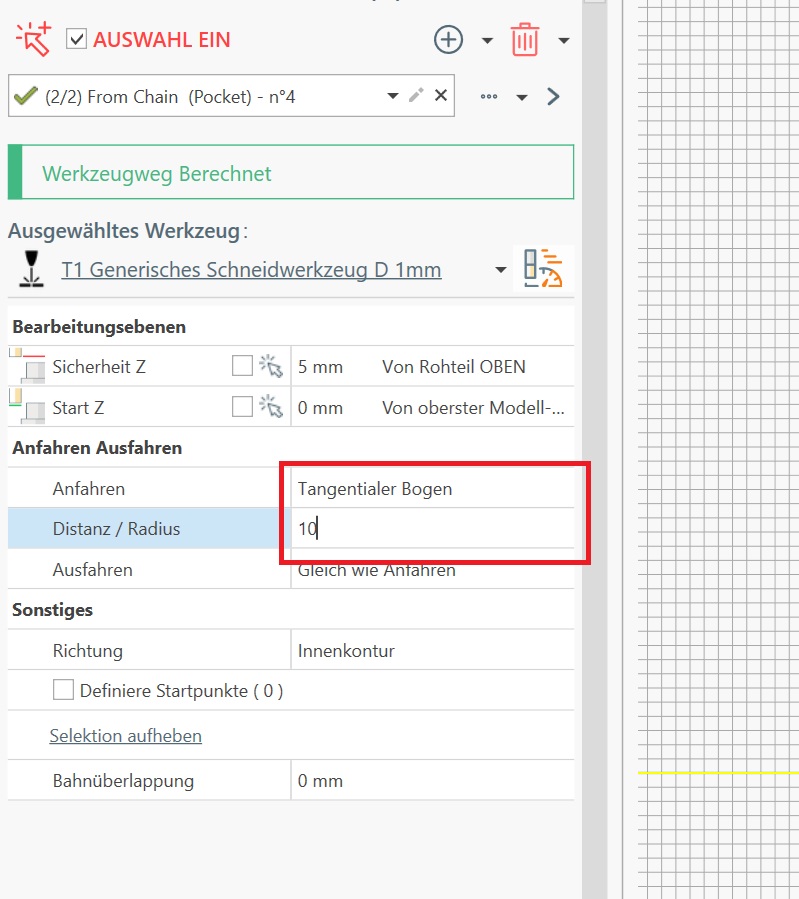

Klicken Sie nun auf Anfahren / Ausfahren um die Bedingung der Anfahrt zu beschreiben
Anfahrt
Wählen Sie eine Strategie wie Sie an die Konturen heranfahren möchten und legen Sie falls nötig auch noch die Parameter wie Strecke fest.
Parameter

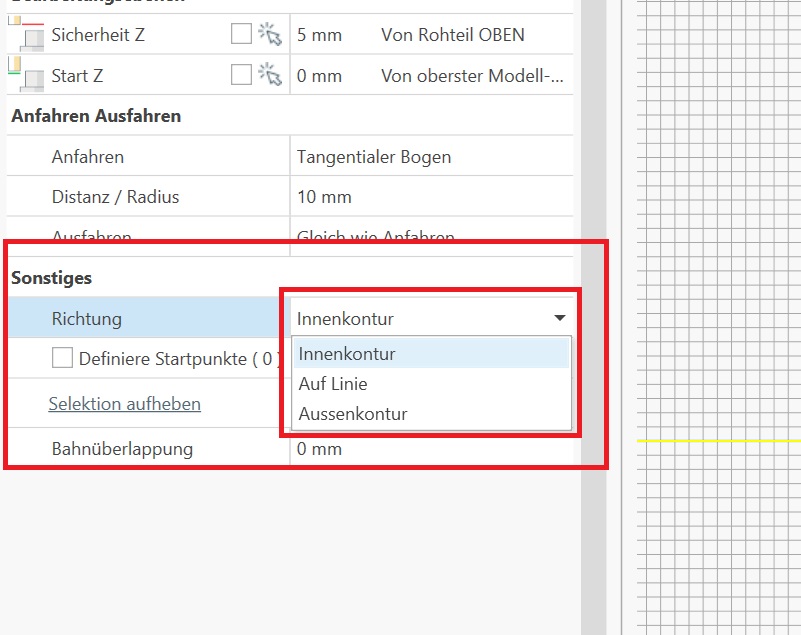

Legen Sie dann die Kontur fest, auf welcher Seite diese abgefahren werden soll. Innen oder Aussen.
Klicken Sie dann oben auf OK damit im Setup ein Profil erstellt werden kann.
Kontur
Wählen Sie dann die nächste Kontur aus und gehen Sie wie oben beschrieben erneut vor.

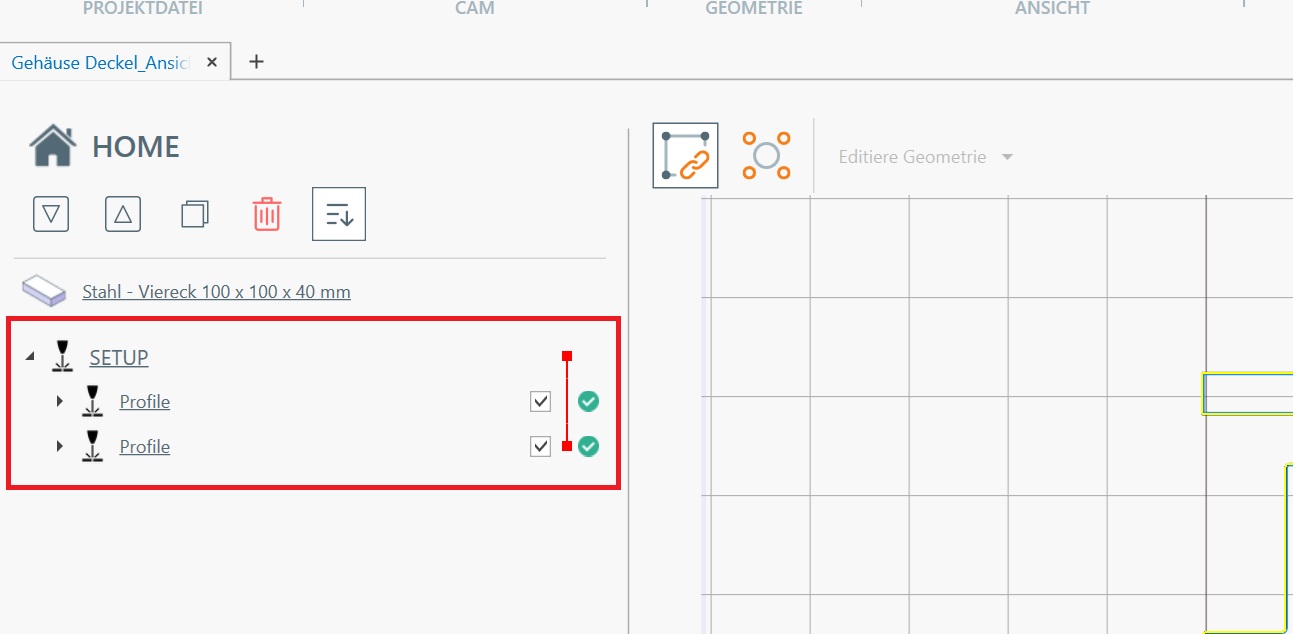

Für jede Kontur wird Ihnen ein neues Profil angelegt. Durch die Reihenfolge wie Sie die Konturen auswählen erfolgt auch die Abarbeitung der Konturen.
Profile

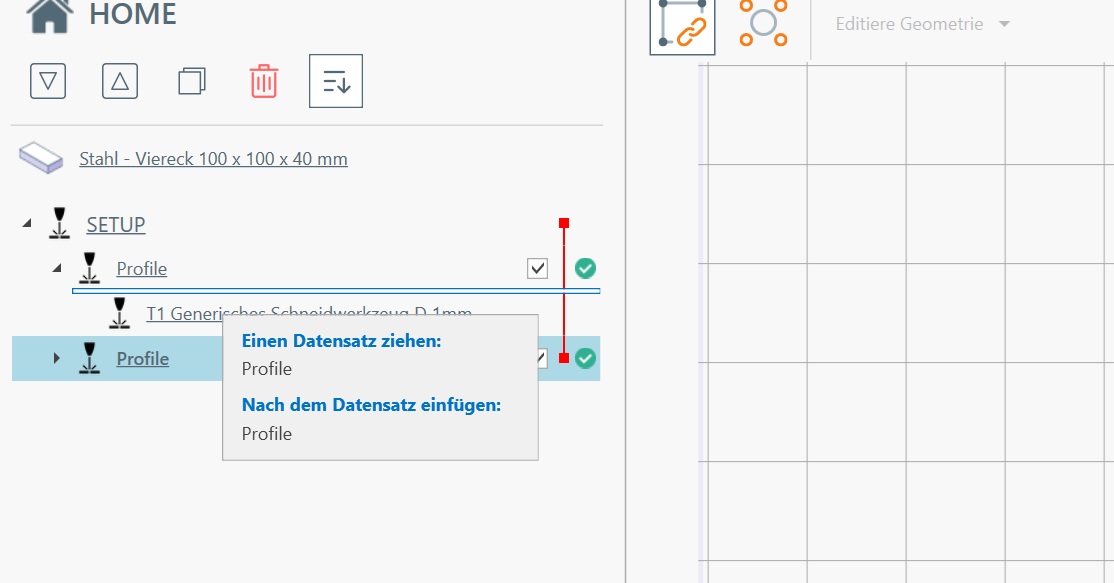

Wenn Sie die Reihenfolge ändern möchten können Sie die Profile links auch untereinander verschieben
Reihenfolge

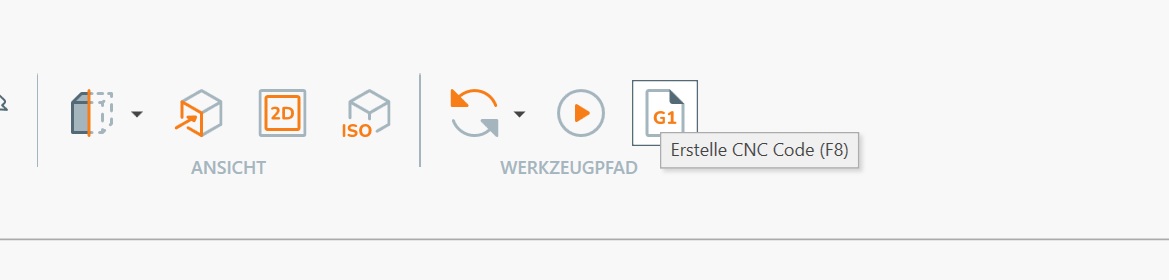

Um einen Code auszugeben klicken Sie oben auf Code erzeugen
Code erzeugen

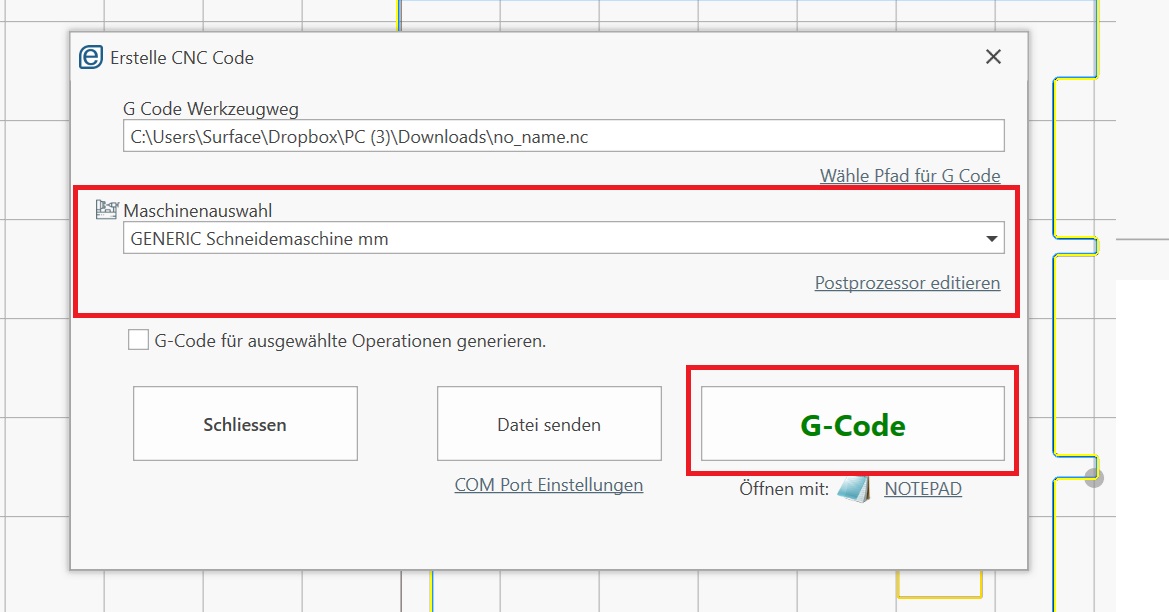

Es öffnet sich ein Fenster, wählen Sie den richtigen Postprozessor für Ihre Maschine wenn Sie mehr als einen haben
Postprozessor

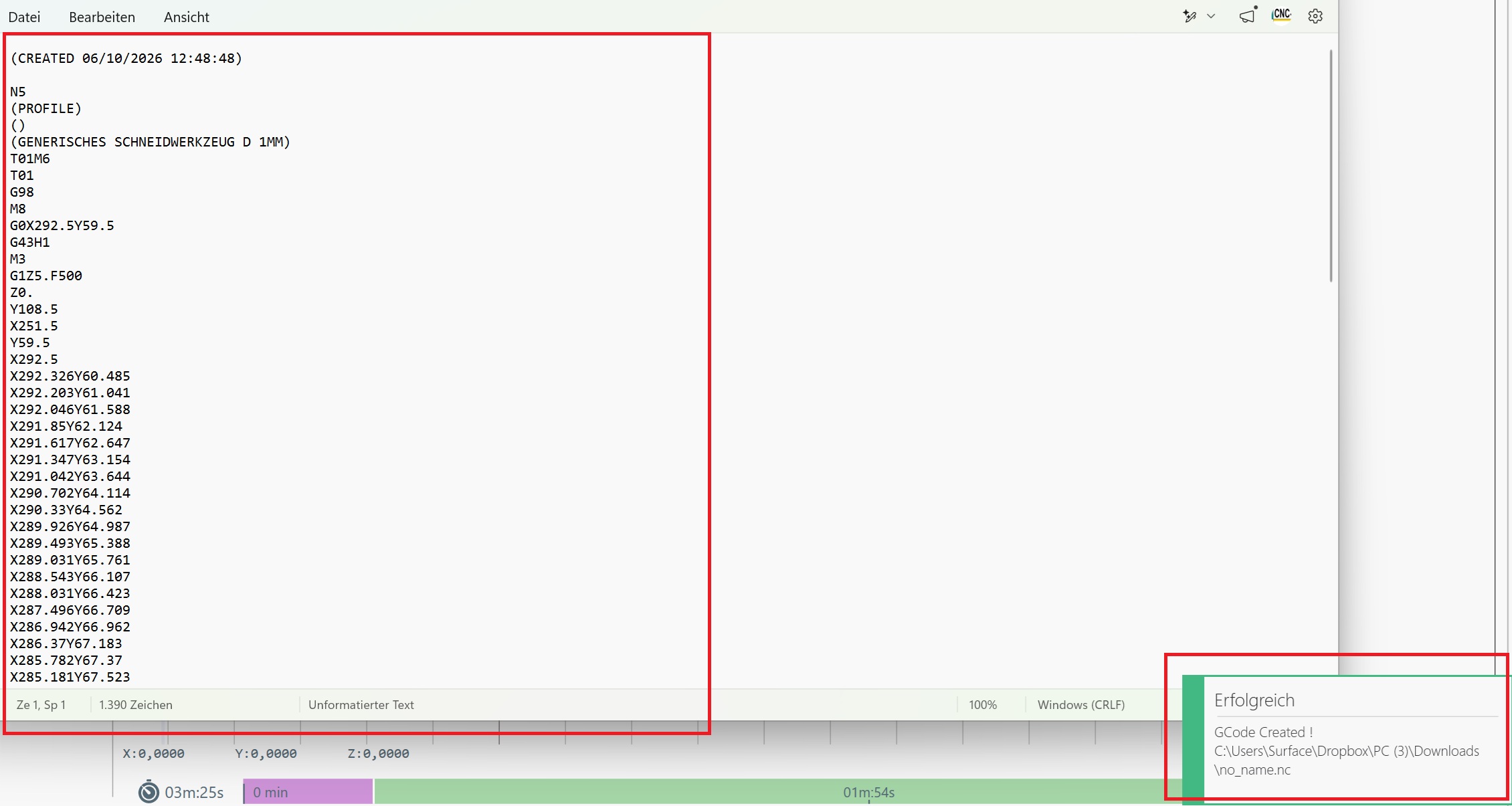

Wenn alles richtig ist und die Software eine Lizenz hat sehen Sie unten die Meldung und es erscheint eine Texteditor
Anzeige

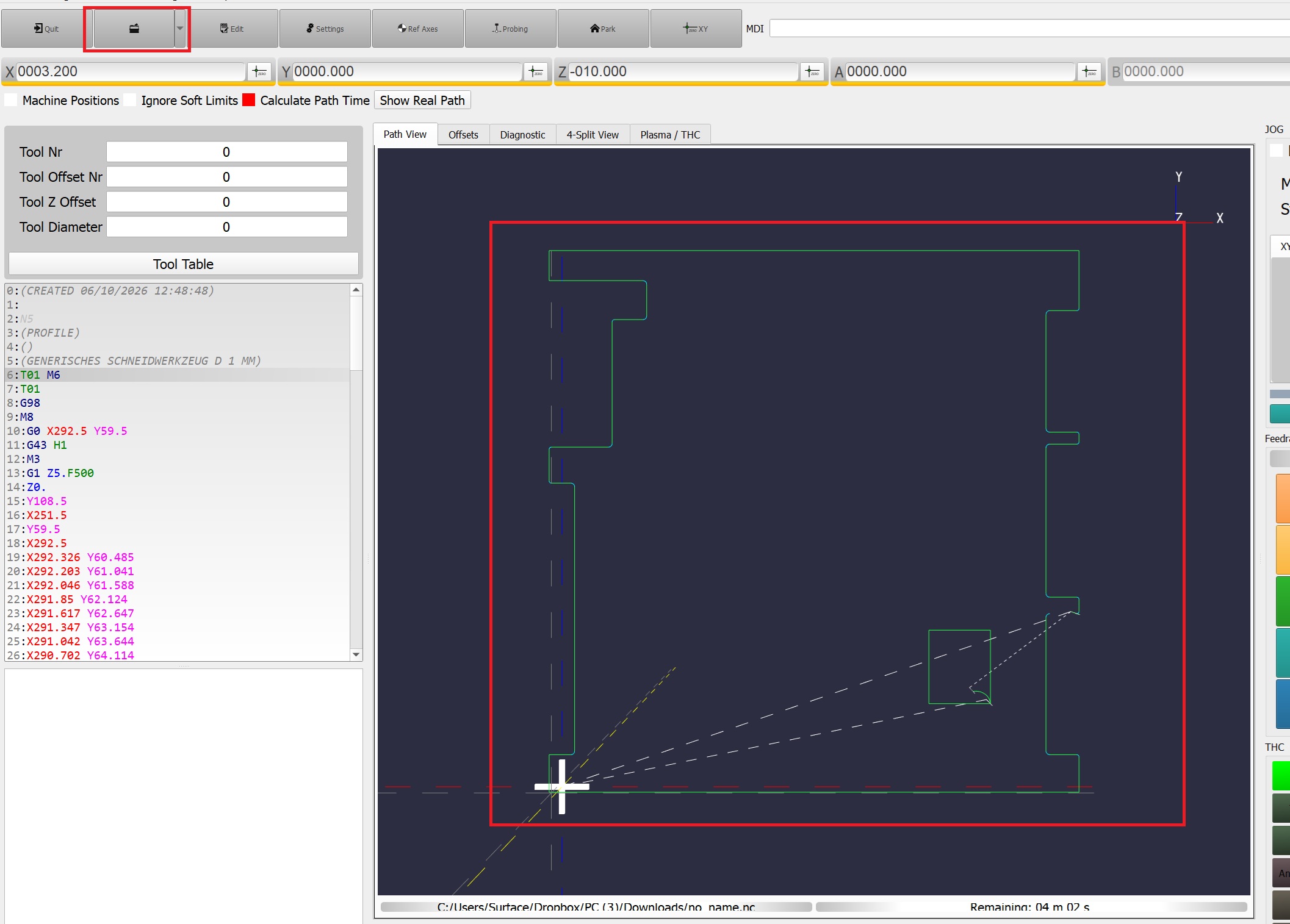

Nun können Sie den DIN Code einladen in die SIM Software. Es wird auch eine Vorschau erstellt. Wenn keine Vorschau erstellt wird stimmt etwas nicht mit dem DIN Code / PP
DIN Code
Wenn Sie beide Programm geladen haben - ECAM und SIM Software

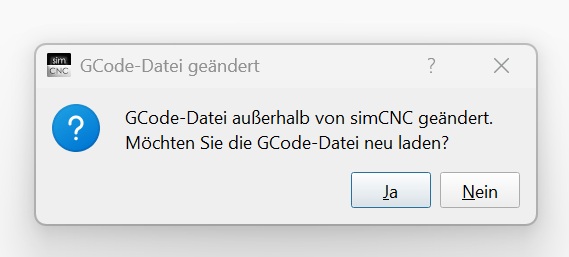

Wenn die Datei die normalerweise immer den Namen Noname trägt in der ECAM verändert wurde, Noname aber bereits in der SIM Software aufgerufen wurde. Erhalten Sie eine Meldung.

Diese Meldung bestätigen Sie mit Ja wenn der geänderte Code direkt verarbeitet werden soll oder auf Nein wenn Sie mit der alten bereits geladenen Datei arbeiten möchten.
Meldung

Möglichkeit Nr.2

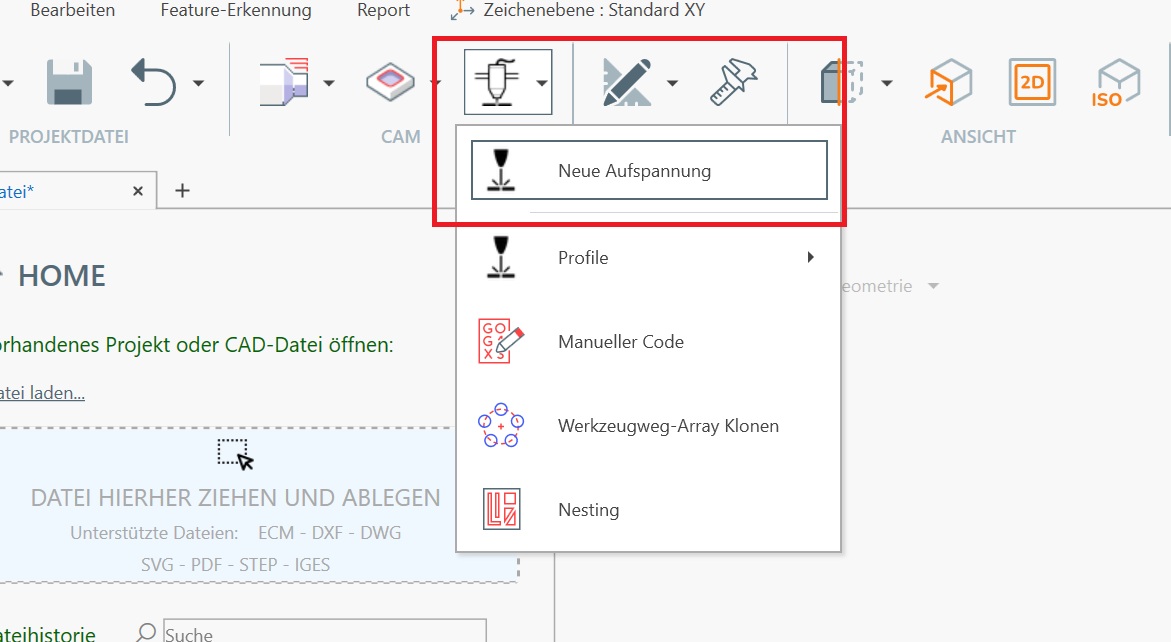

Wir erstellen zuerst eine Blechplatte. Gehen Sie dazu auf Plasma - Neue Aufspannung

Neue Aufspannung

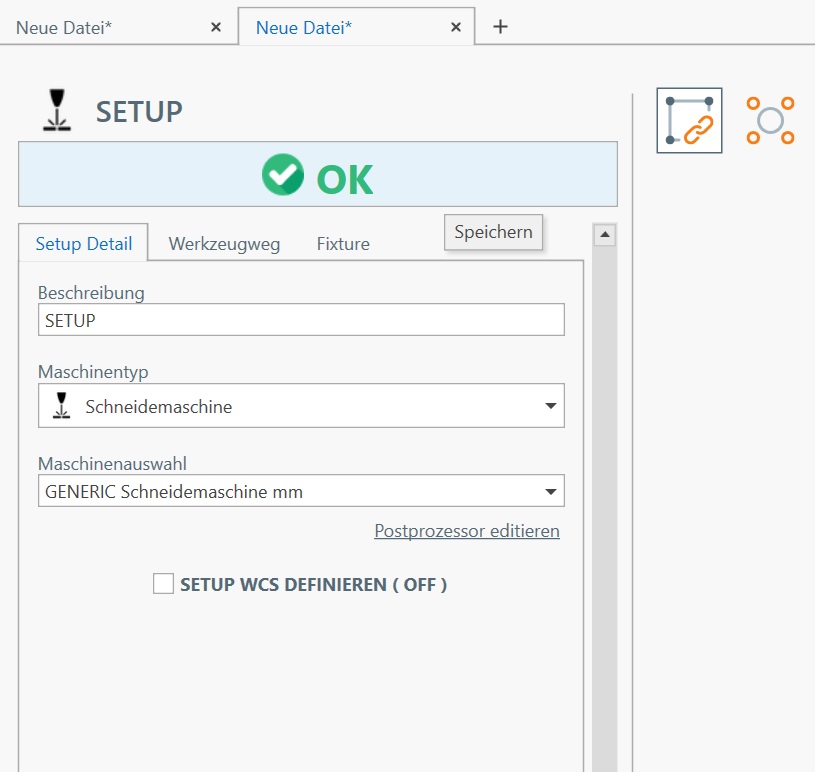

Wählen Sie Maschine aus und klicken Sie auf OK
Auswahl

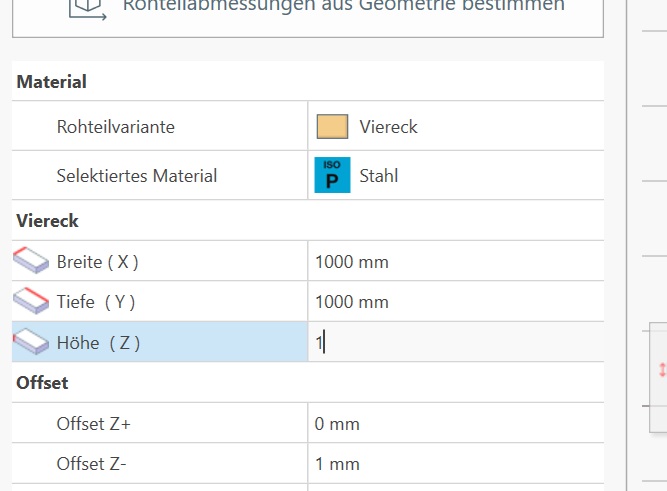

Geben Sie die Abmessungen Ihrer Blechplatte ein.

Wir gehen jetzt von 1000x1000x1 mm aus

Abmessungen

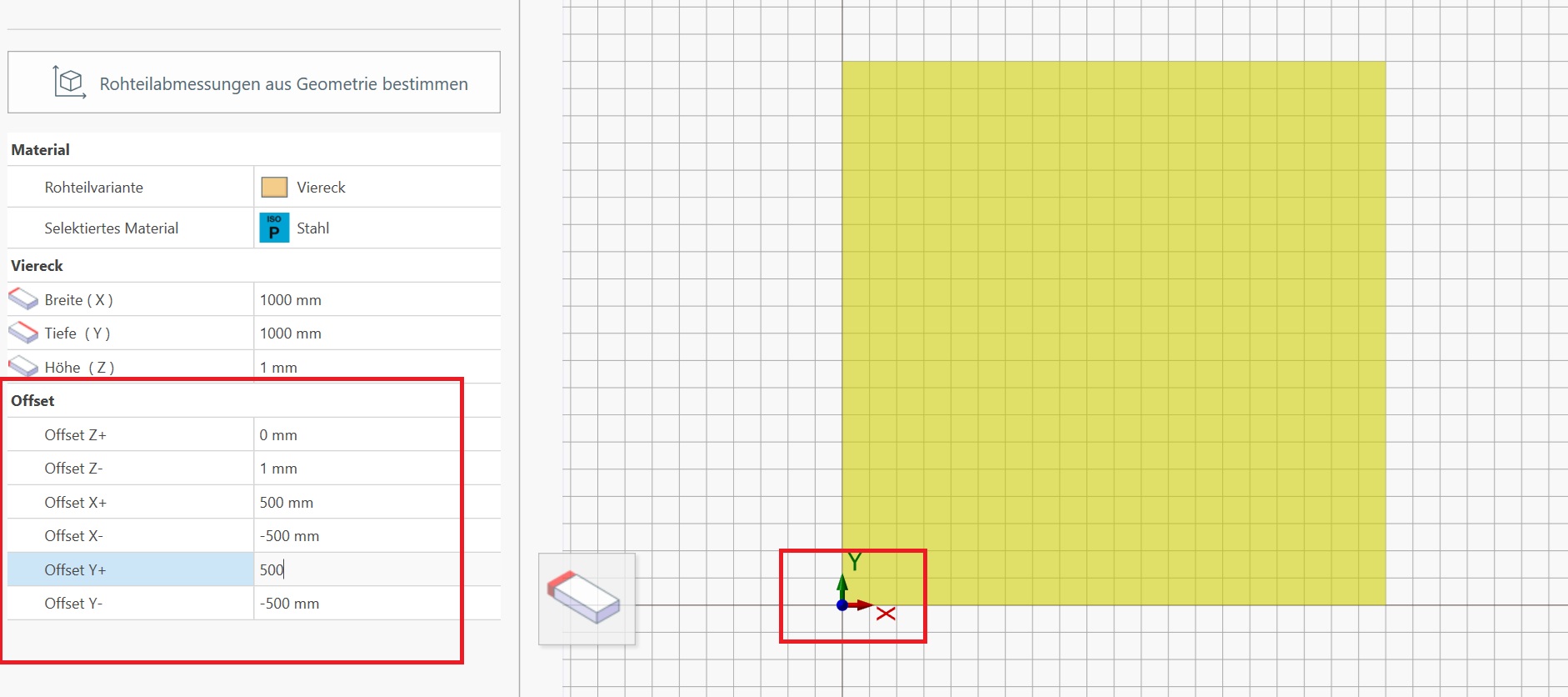

Geben Sie nun den Versatz des Nullpunktes ein.
In unserem Beispiel 500 - 500 wenn der Nullpunkt unten links liegen soll (Siehe Bild)
Versatz

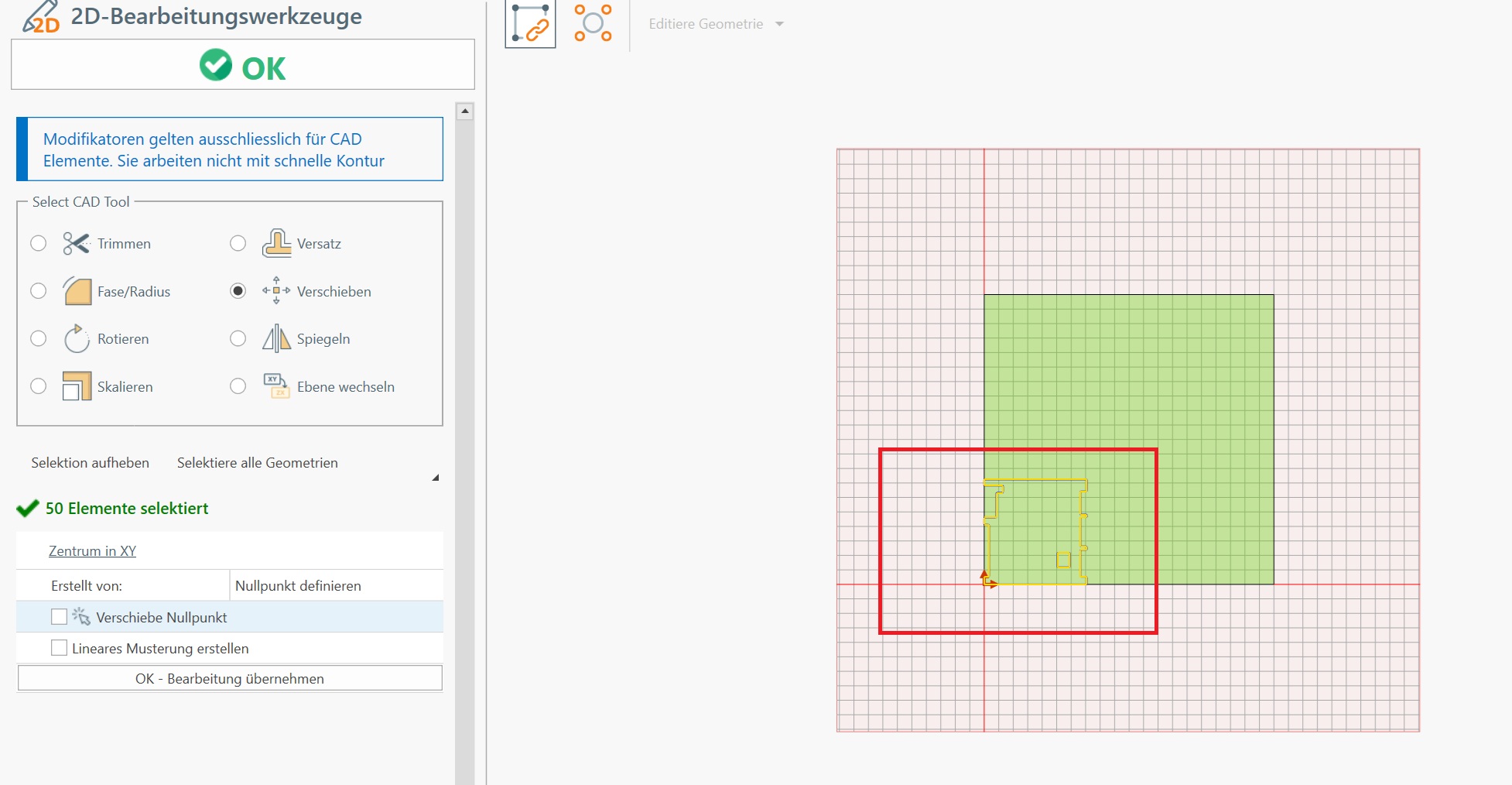

Laden Sie sich nun die Zeichnung ein. Ihre Datei wird nun irgend wo liegen. Um den Nullpunkt des Werkstückes in den Nullpunkt des Bleches zu legen wählen Sie wie im Bild gezeigt

- Verschieben
- Nullpunkt verschieben
- Wählen Sie dann die Ecke unten links

Nullpunkt
Das Bauteil wird sofort an die richtige Stelle springen.
Gehen Sie nun mit der Bearbeitung wie oben Beschrieben vor
Neue Position

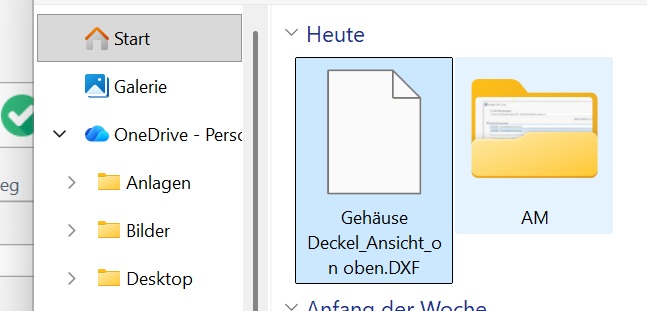

Laden Sie sich hier ggfs. die Datei herunter um das Beschriebene nachzustellen.
Klicken Sie dazu auf das Bild um auf unseren Server zu gelangen
