B2 über Display drehen lassen
Die Motoren über die Endstufe drehen lassen, geht schneller und besser mittels Programmierkabel, kann aber auch über die Tasten der Endstufe erfolgen

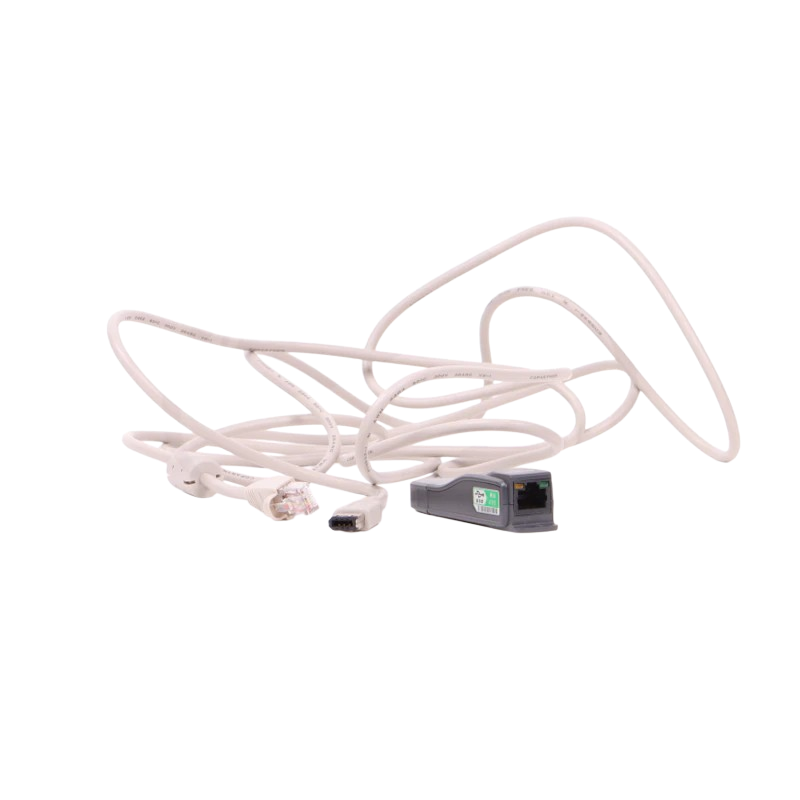

Programmierkabel mit Software Delta Elektronics ASDA-B2Programmierkabel für unserer Servoendstufen Delta Elektronics damit Sie nicht alle Parameter über die Druckschalter an der Endstufe einstellen müssen.Die Software unterstützt Sie auch beim Einstellen der Parameter und hält eine übersichtliche Servoeinstellung bereit. Es wird ein USB to Ethernet Adapter mit geliefert.Dieses Kabel ist zwingend notwendig wenn wir Ihnen beim Einstellen der Servoendstufe helfen sollen. Mit Hilfe des Adapters und Software können Sie via PC die Signale sehen und die Drives bequem einstellen.Lieferumfang:- Adapter mit Kabel - Software zum Downloaden

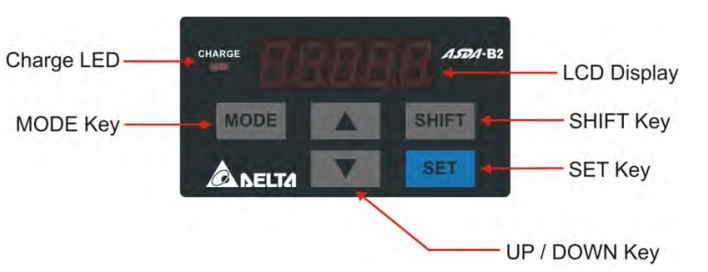

Ausschnitt aus der Anleitung B2 Endstufe

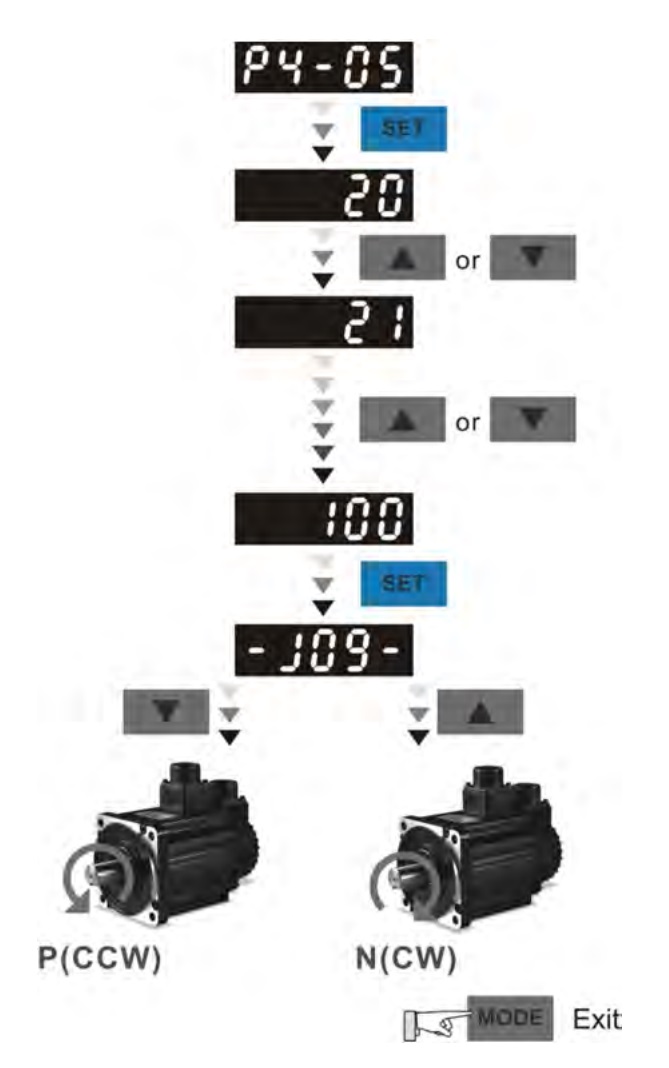

4.4.2 JOG-Modus
Wählen Sie im Parametermodus P4-05 und befolgen Sie die nachstehende Einstellungsmethode
JOG-Betrieb.
(1) Drücken Sie die SET-Taste, um den Geschwindigkeitswert von JOG anzuzeigen. Der Standardwert ist
20 U/min.
(2) Drücken Sie die AUF- oder AB-Taste, um den gewünschten Geschwindigkeitswert für JOG einzustellen. Es ist angepasst
im Beispiel auf 100 U/min.
(3) Drücken Sie die SET-Taste, um JOG anzuzeigen und in den JOG-Modus zu wechseln.
(4) Drücken Sie im JOG-Modus die AUF- oder AB-Taste, um den Servomotor einzuschalten.
Vorwärts- oder Rückwärtsrichtung.
Der Servomotor hört auf zu laufen, sobald der Benutzer
hört auf, die Taste zu drücken. Der JOG-Betrieb funktioniert nur, wenn der Servo eingeschaltet ist.
