B3 Servomotor Anschluss
Geschätze Lesezeit: 2 Minuten
21.11.2025

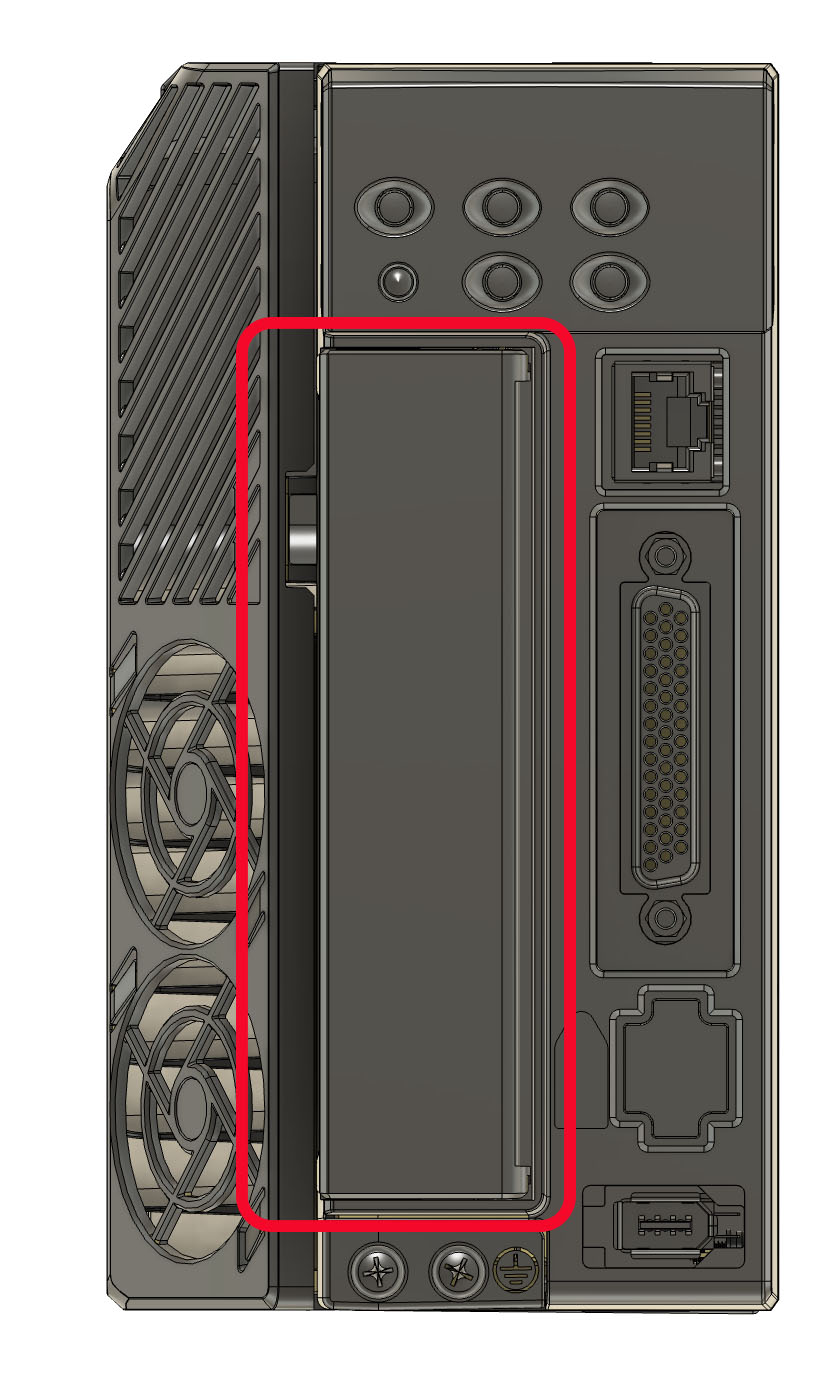

Um die Motorkabel anzuschließen öffnen Sie den Deckel der B3 Servo Drive
Öffnen Sie dazu den Schaltschrank wenn Sie von uns eine fertig aufgebaute Steuerung erhalten haben.

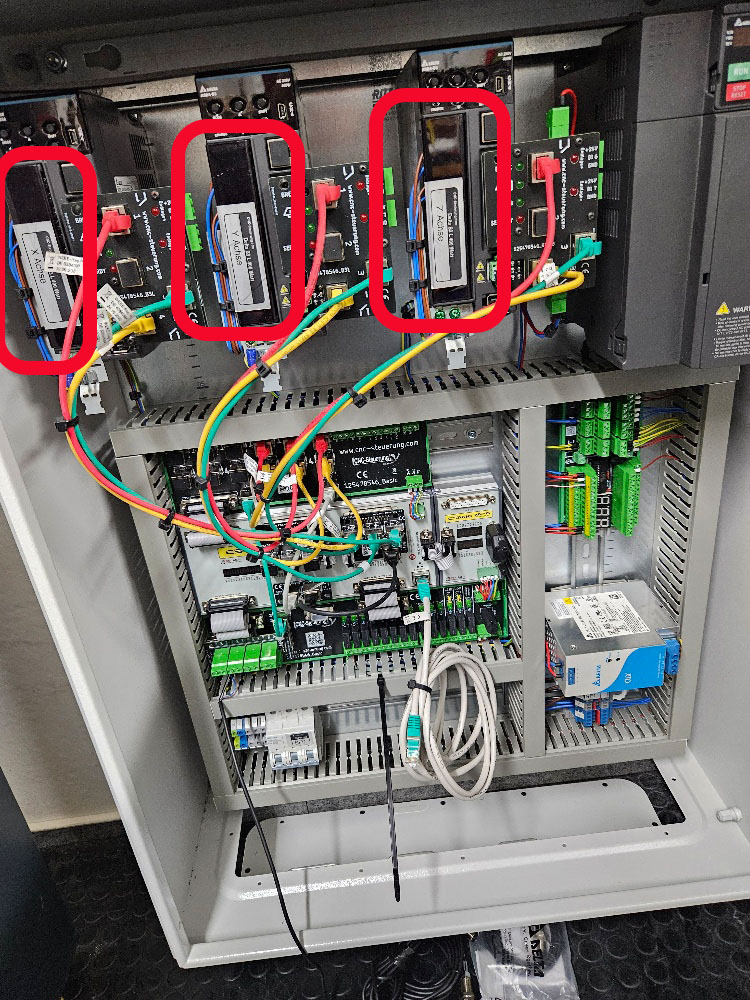

Bei uns sind die Drives von links nach recht = X -Y -Z Achse aufgebaut
Bei uns sind die Drives von links nach recht = X -Y -Z Achse aufgebaut

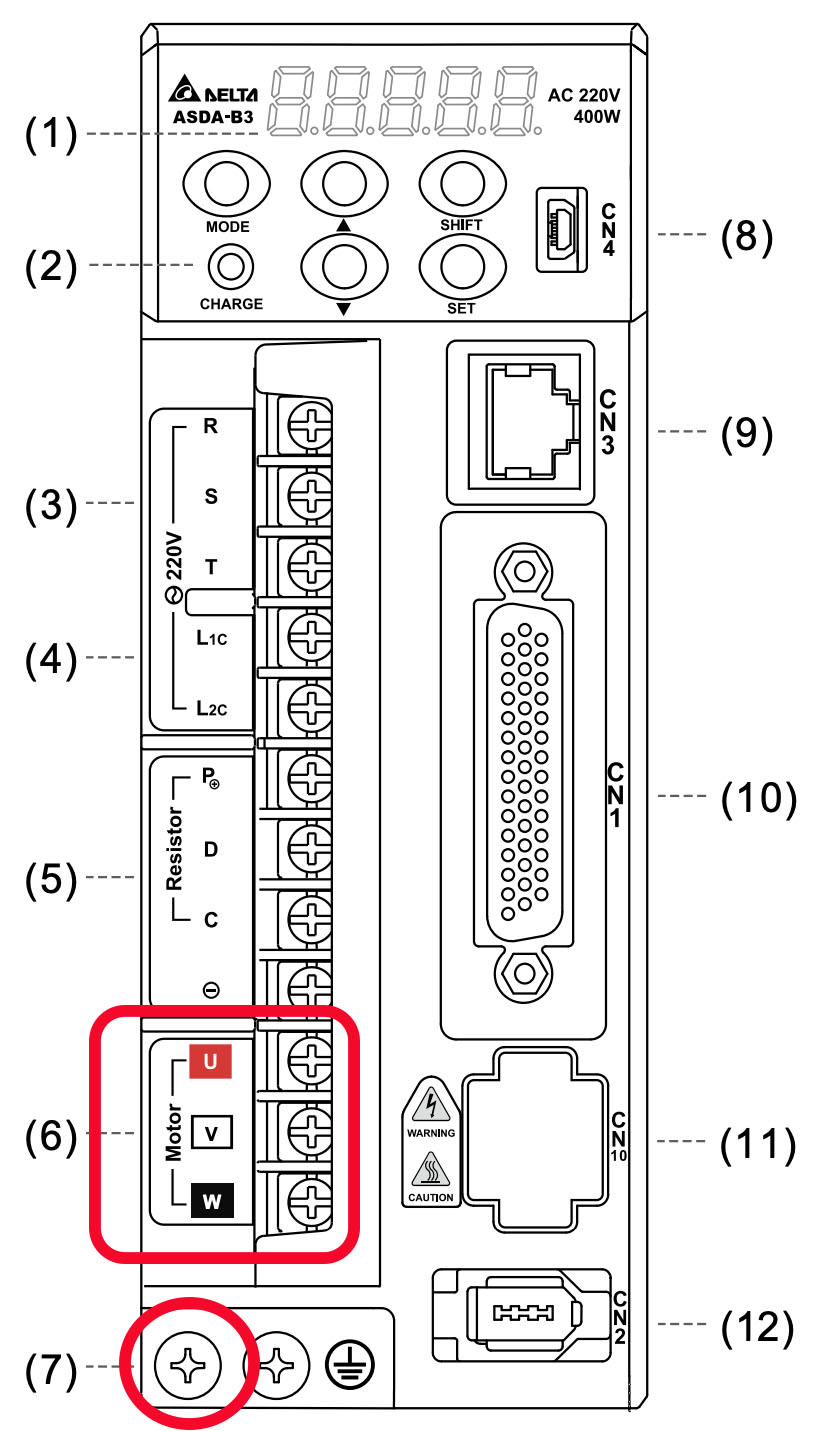

Unter dem Deckel sehen Sie nun die Schrauben für die Motorphasen U-V-W und unten am Gehäuse die Schraube für die PE Klemme
Bei Motoren mit Bremse hat das Motorkabel für Motoren von 100 bis 750 Watt anstatt
- 3 +PE Kabel Motoren ohne Bremse
- 5+PE Kabel Motoren mit Bremse
Die Kabel sind entsprechend Beschriftet, entweder mit UVW - Farben wie auf der Drive oder mit den Kabelnummern 1-2-3 = UVW

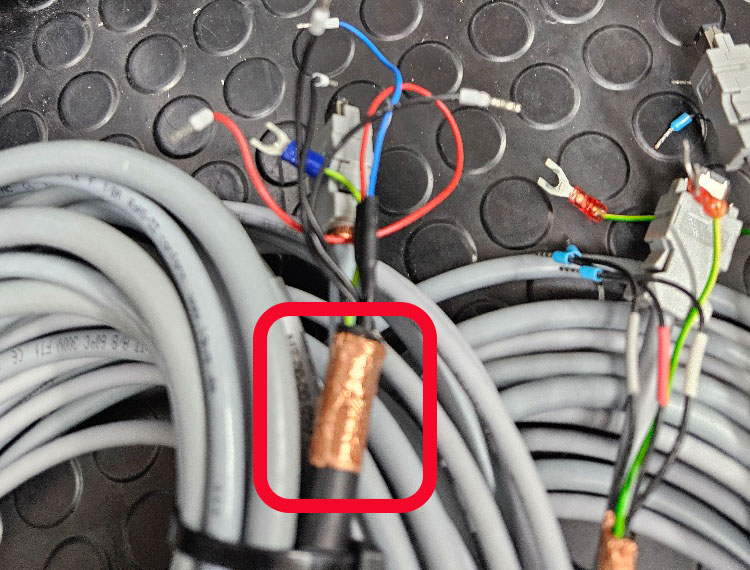

Der Schirm vom Kabel wird entsprechend um die Kabelhülle gelegt und mit Kupferband umwickelt. DAs Kupferband wird an der Schirmklemme der B3 eingesteckt , das Kabel wird zum Schluß mit einem Kabelbinder gesichert.
