C2000 Einstellungen
Geschätze Lesezeit: 4 Minuten
10.12.2024
Wichtiger Hinweis für alle die einen Frequenzumrichter einsetzen möchten:
Für den Einsatz in Wechselstromanlagen mit 50 Hz in Kombination mit Frequenzumrichtern oder unterbrechungsfreien Stromversorgungen (USV) sind allstromsensitive FI-Schutzschalter erforderlich.
Betriebsmittel der Leistungselektronik, wie z.B. Frequenzumrichter und Wechselrichter, erzeugen eine bipolare, pulsweiten-modulierte Ausgangsspannung, welche Schaltfrequenzen im Bereich von bis zu 20 kHz aufweist. FI-Schutzschalter Typ A erfassen Fehlerströme nicht exakt Handelsübliche Fehlerstromschutzschalter mit der Auslösecharakteristik AC oder vom Typ A entsprechend der IEC 60755 können diese Fehlerströme nicht exakt erfassen, so dass eine ordnungsgemäße Auslösung des FI-Schutzschalters nicht gewährleistet ist. Außerdem kann die normale Auslösung eines Fehlerstromschutzschalters vom Typ A mit Wechselfehlerstrom oder pulsierendem Gleichfehlerstrom von 50 Hz durch einen gleichzeitig vorhandenen glatten Gleichfehlerstrom negativ beeinflusst oder sogar verhindert
Achtung: Unsere 1000 Hz Systeme unterliegen dem DUAL Used Bestimmungen - Lieferung nur an Deutsche Anwender
Diese Anleitung ersetzt keinen Elektriker !
Diese Anleitung ersetzt keinen Elektriker !
Grundsätzlichmüssen folgende Parameter eingestellt werden, damit der FU auf externe Sollwertvorgabe und Richtung über externe Klemmen reagiert.
Die M1 Eingänge (P02-01) müssen auf Reset (5) gesetzt werden damit der analoge Eingang reagiert.
P00 - 20 auf 2
P00 - 21 auf 1
P02 - 01 auf 5
P03 - 00 auf 1
Wenn beim ersten einschalten eines FU´s der FI im Schaltschrank auslöst muss die FI ersetzt werden (Fragen Sie dazu Ihren Elektrofachmann).
Überprüfen Sie die Verdrahtung noch einmal, wenn alles OK ist können Sie auch einen Trick anwenden. Deaktivieren Sie den eingebauten Entstörfilter.
Hinweis: Durch das Aufladen beim ersten Einschalten entsteht eine Differenzspannung durch den Entstörfilter die unseren FI auslöst, deshalb kann die Störung beseitigt werden wenn
wir mehrmals den FI wieder reindrücken. Es liegt kein Fehler vor sondern beim Einschalten "nur" eine Differenzspannung die vom FI ausgewertet wird und dieser dadurch ausgelöst wird,
Deaktivieren des Entstörfilters:
Ziehen Sie den Netzstecker und warten Sie ca. 30 min. (siehe Lade LED) bis die Spannung sich abgebaut hat, Lassen Sie diese Arbeiten nur von einem Elektrofachmann ausführen.
Überprüfen Sie die Verdrahtung noch einmal, wenn alles OK ist können Sie auch einen Trick anwenden. Deaktivieren Sie den eingebauten Entstörfilter.
Hinweis: Durch das Aufladen beim ersten Einschalten entsteht eine Differenzspannung durch den Entstörfilter die unseren FI auslöst, deshalb kann die Störung beseitigt werden wenn
wir mehrmals den FI wieder reindrücken. Es liegt kein Fehler vor sondern beim Einschalten "nur" eine Differenzspannung die vom FI ausgewertet wird und dieser dadurch ausgelöst wird,
Deaktivieren des Entstörfilters:
Ziehen Sie den Netzstecker und warten Sie ca. 30 min. (siehe Lade LED) bis die Spannung sich abgebaut hat, Lassen Sie diese Arbeiten nur von einem Elektrofachmann ausführen.
Lösen Sie die Schraube und ziehen Sie das Blech aus der Seite des FU.
Achtung Sie müssen dann einen externen Entstörfilter verbauen
Achtung Sie müssen dann einen externen Entstörfilter verbauen
Viele Anwender verstehen nicht das zusammenwirken der Parameter für einen Frequenzumrichter.
Stellen Sie bitte wie folgt neben den anderen Parameter diese Wert ein:
Die Parameter gelten für Motoren die mit 400 Hz arbeiten.
P1-00 400 Hz
P1-01 400 Hz
P1-02 400
P1-03 0,5
P1-04 0,5
P1-05 0,5 erst diesen setzen dann P1-03 setzen
P1-06 0,5
P1-07 0,5
P1-08 0,5
P0-11 0

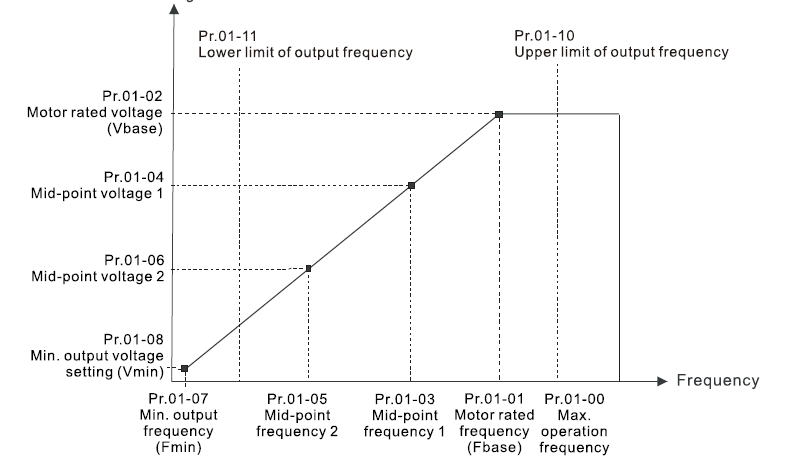

Wichtig bei Hochfrequenzspindel muss die VF Kennlinie angepasst werden:
Richtiges Bremsen mit einem Frequenzumrichter.
Wer einen Frequenzumrichter einsetzt hat die Möglichkeit seine Spindel stufenlos zu steuern. Das bedeutet sanft Anzufahren und zu Bremsen.
Beim Bremsen wird aber Energie erzeugt die durch die Masse der Mechanik entsteht. Diese Energie kann der Frequenzumrichter nur begrenzt aufgenommen werden.
Gerade bei schnell drehenden Motoren ist es notwendig die Energie entweder zwischen zu speichern oder die Energie in einen Bremswiderstand zu "verbrennen"
Aber was ist wenn die Masse immer unterschiedlich ist?
Beispiel Drehmaschine:
Gerade bei Drehmaschine mit unterschiedlichen großen Bauteilen haben wir das Problem das die Energie stark schwankt. Zu dem können wir auch nicht
mit einer vorher eingestellten Bremszeit zu reagieren da wir das Werkstück unter Umständen aus dem Backenfutter verlieren würden.
Stellen Sie den Parameter P06-02 von 0 Herkömmliche Strombegrenzung auf 1 Intelligente Strombegrenzung um.
Im Schaubild ist zu erkennen das wir anstatt einer starren Bremsrampe mit einer stufenförmigen Bremsrampe arbeiten was dann sich genau auf die Massenträgheit
einstellt. So wird das Backenfutter stufenweise runtergebremst. Man sollte aber der Bremszeit auf ca. 3-4 Sekunden einstellen um dem Frequenzumrichter auch
Rechenzeit zu geben.
Wer einen Frequenzumrichter einsetzt hat die Möglichkeit seine Spindel stufenlos zu steuern. Das bedeutet sanft Anzufahren und zu Bremsen.
Beim Bremsen wird aber Energie erzeugt die durch die Masse der Mechanik entsteht. Diese Energie kann der Frequenzumrichter nur begrenzt aufgenommen werden.
Gerade bei schnell drehenden Motoren ist es notwendig die Energie entweder zwischen zu speichern oder die Energie in einen Bremswiderstand zu "verbrennen"
Aber was ist wenn die Masse immer unterschiedlich ist?
Beispiel Drehmaschine:
Gerade bei Drehmaschine mit unterschiedlichen großen Bauteilen haben wir das Problem das die Energie stark schwankt. Zu dem können wir auch nicht
mit einer vorher eingestellten Bremszeit zu reagieren da wir das Werkstück unter Umständen aus dem Backenfutter verlieren würden.
Stellen Sie den Parameter P06-02 von 0 Herkömmliche Strombegrenzung auf 1 Intelligente Strombegrenzung um.
Im Schaubild ist zu erkennen das wir anstatt einer starren Bremsrampe mit einer stufenförmigen Bremsrampe arbeiten was dann sich genau auf die Massenträgheit
einstellt. So wird das Backenfutter stufenweise runtergebremst. Man sollte aber der Bremszeit auf ca. 3-4 Sekunden einstellen um dem Frequenzumrichter auch
Rechenzeit zu geben.
