Curved Slider PIN Belegung der RJ 45 Buchse
Curved Poti Slider – Präzise Steuerung. Sofortiges Feedback. Industrielle Qualität. Mit dem Curved Poti Slider von CNC-Steuerung.com erhalten Sie ein hochwertiges Bedienelement für moderne CNC-Steuerungen und Retrofit-Projekte. Entwickelt für den industriellen Einsatz verbindet die Baugruppe präzise Analogtechnik mit einer intuitiven LED-Positionsanzeige und einer robusten Aluminiumfront. Jeder der beiden Potentiometer verfügt über eine 21-LED-Anzeige, die die aktuelle Stellung in Echtzeit visualisiert. Dadurch erkennt der Maschinenbediener Vorschub- oder Drehzahländerungen sofort – ohne den Blick von der Maschine oder dem Werkstück abzuwenden. Technische Highlights: 24-Volt-Versorgung für den industriellen Einsatz Per Jumper umschaltbare Ausgangsspannung von 0–5 V oder 0–10 V Kompatibel mit nahezu allen CNC-Steuerungen Zwei hochwertige Potentiometer mit Aluminium-Drehknöpfen 21-LED-Anzeige je Potentiometer für exakte Positionsrückmeldung Robuste 3 mm Aluminium-Frontplatte in verschieden Farben Abmessungen: 200 × 120 mm Ideal für Retrofit, Maschinenmodernisierung und Sondermaschinenbau Der Curved Poti Slider eignet sich hervorragend zur Regelung von Vorschub, Spindeldrehzahl oder anderen analogen Maschinenfunktionen. Dank der flexiblen Spannungsumschaltung lässt sich das Modul problemlos in bestehende Steuerungskonzepte integrieren und sorgt gleichzeitig für eine moderne, professionelle Bedienoberfläche. Mehr Übersicht. Mehr Präzision. Mehr Kontrolle. Mit dem Curved Poti Slider investieren Sie nicht nur in ein hochwertiges Bedienelement, sondern auch in eine sicherere und komfortablere Maschinenbedienung. Die Kombination aus präziser Analogsteuerung, sofortiger LED-Rückmeldung und robuster Industriequalität macht dieses Modul zur idealen Ergänzung jeder modernen CNC-Maschine. CNC-Steuerung.com – Professionelle Bedienelemente für professionelle Maschinen. Lieferumfang:1 x Alublende 2 x Potis mit Aluknopf2 x LED Slider Lieferumfang: 1 x Alublende 2 x Potis mit Aluknopf
Die Belegung ist dann wie folgt:
1: 24 VDC
2: 24VDC
3: frei
4: Out 1
5: Out 2
6: frei
7: GND
8: GND

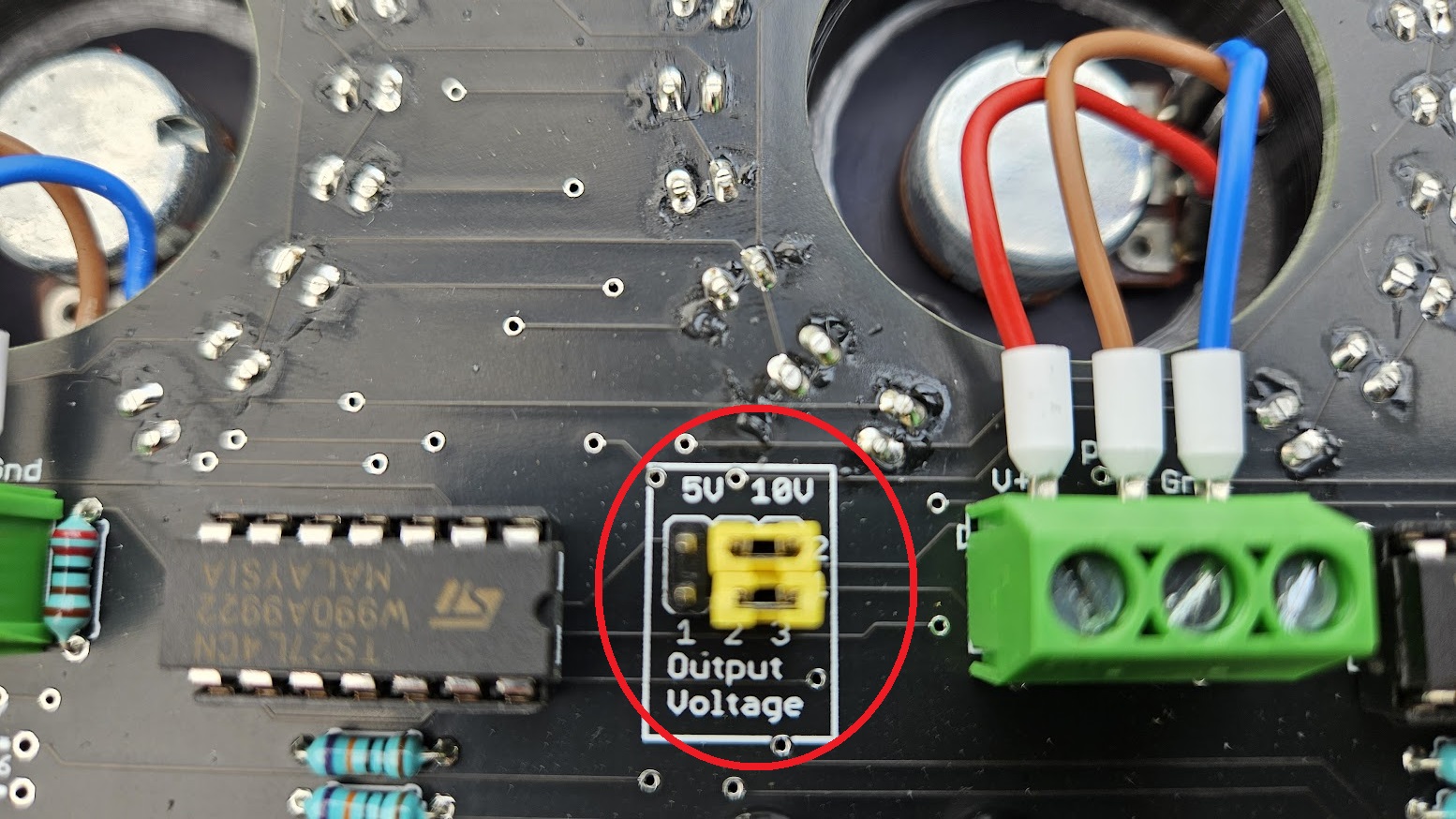

Hier können Sie entscheiden ob Sie am Ausgang 5 Volt oder 10 Volt ausgeben möchten.
Bedenken Sie das wenn Sie am MPG Modul die Potis anschließen möchten hier nur 5 Volt akzeptiert werden.
Merke:
10 Volt sind für den direkten Anschluss an die CSMIO.
5 Volt sind für den Anschluss an das MPG Modul.
