Alte Systeme hatten den Drehzahlgeber am Motor und die Strecke per Glasmaßstab. Bei einfachen Systemen wird eigentlich nur noch über den Motor geregelt also Strecke und Geschwindigkeit. Diese Systeme haben zu 95 % noch Sinus Signale an den Maßstäben, oder bereits eine sogenannte EXE verbaut. Diese EXE macht aus Sinus ein TTL-Signal.
Wer sich ein System mit Servos aufbauen möchte, sollte immer zur IP-A greifen. Unsere Servosysteme können mit analogen Signalen (+/- 10 Volt) angesteuert werden, was dann auch den Einsatz eines externen Signals verarbeiten kann.
Wer meint das er ohne Glasmaßstab nicht auskommt kann die vorhandenen Maßstäbe weiterverwenden.
Also Regelung über Motor und Glasmaßstab. Allerdings benötigen wir ein TTL-Signal. Entweder mit "EXE oder unserem Konverter.
Alternative können auch bei diversen Plattformen sehr günstig Glasmaßstäbe mit TTL-Signalen bezogen werden.
Aber Achtung: Mit diesem System kann eine ungenaue Maschine nicht verbessert werden! Mit diesem System können Steigungsfehler oder Temperaturausdehnungen kompensiert werden. Wer Umkehrspiel hat, sollten nicht zu dieser Lösung greifen da es hier zu unkontrollierten Bewegungen kommen, die ein ganzes System aufschaukeln können. In den genannten Fällen macht die IP-S mehr Sinn.
Achtung EXE:
Die Exen verbrauchen zu viel Strom (ca. 650mA) - die IP-A stellt am Ausgang aber nur 350 mA bereit, so das diese nicht mit den 5 Volt Ausgängen der IP-A bedient werden können. Nutzen Sie dazu ein externes Netzteil. Vergessen Sie aber dann nicht das GND vom Netzteil mit dem GND der IP-A Encodereingänge zu verbinden.

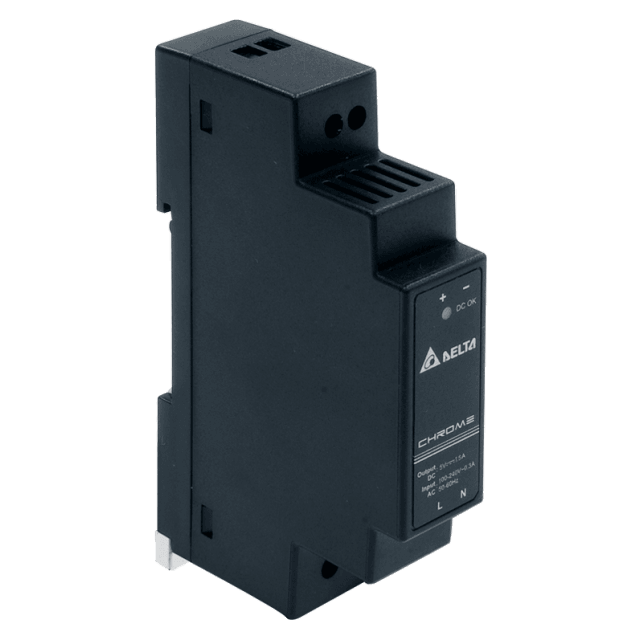

Dieses Netzteil dient dazu Endstufen über das ENA Signal zu schalten, wenn dieser Eingang ein 5 Volt DC Eingang benutztOder für Anwender die eine Heidenhain EXE an der CSMIO -IP-A einsetzen möchten.Delta Netzteil 230VAC / 5 DC 1,5A Hutschiene Modell: Chrom Serie Highlights und Funktionen Schutzklasse II, doppelte Isolierung (keine Erdverbindung erforderlich) Universelle AC-Eingangsspannung und volle Leistung bis 55 ° C Die Leistung wird nicht für den gesamten Eingangsspannungsbereich herabgesetzt Effizienz> 78% @ 115Vac NEC Class 2 / Limited Power Source (LPS) zertifiziert Überspannung / Überstrom / Übertemperaturschutz Technische Daten: Nennausgangsspannung5V Einstellbereich der Ausgangsspannung4.75-5.25Vdc (Kein Potentiometer) Ausgangsstrom1.5A Ausgangsleistung7W Zeilenregulierung<1% typ. (@ 90-264Vac, 100% Belastung) Ladungsregulierung<2% typ. (@ 90-264Vac, 100% Belastung) PARD (20 MHz)150mVpp Startzeit<3.000 ms @ Nenneingang (100% Last) Überfallzeit> 10ms @ 115Vac, > 30ms @ 230Vac (100% Last) Dynamisches Verhalten (Überschwingen und Unterschwingen der O / P-Spannung)± 5% bei 10-100% Belastung Inbetriebnahme mit kapazitiven Lasten3.000μF max. Anstiegszeit<100 ms bei Nenneingang (100% Last)
