Motorstecker CASE Servosteuerung

Motorstecker CASE Servosteuerung

Geschätze Lesezeit: 1 Minuten
TecLab
15.10.2025

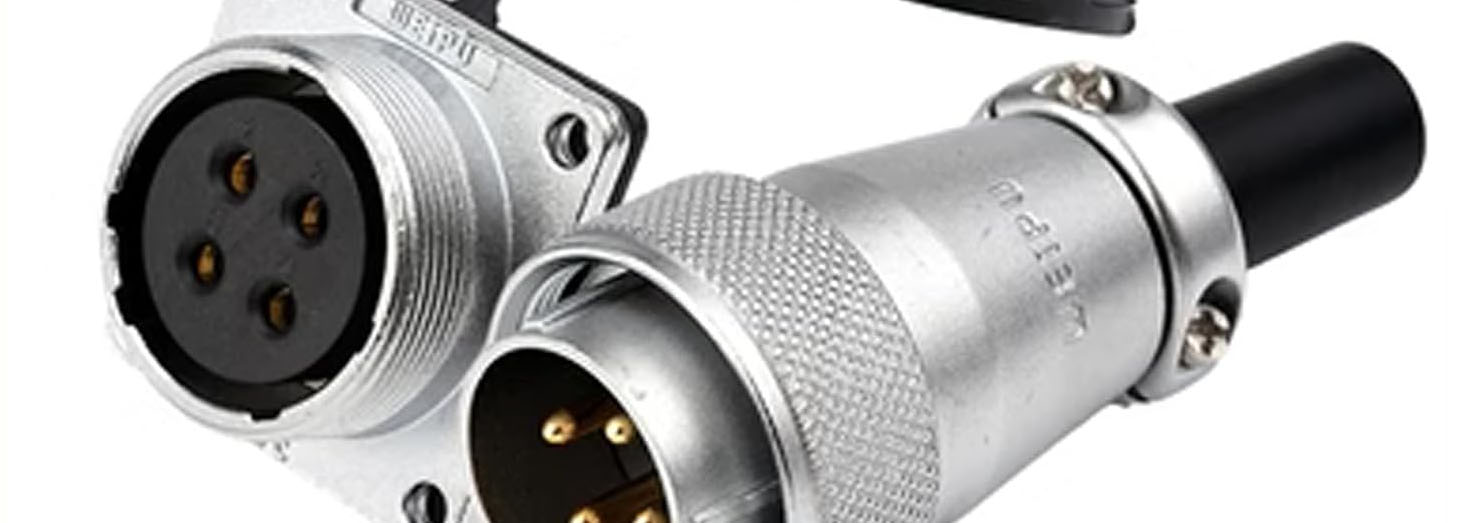

Wir nutzen diese Anleitung um Ihnen zu zeigen, wie die Pin Belegung der Motorstromstecker an unserem System ist. So können Sie schnell ein anderes Kabel anfertigen wenn dieses benötigt wird.

PIN 1: U
PIN 2: V
PIN 3: W
PIN 4: PE

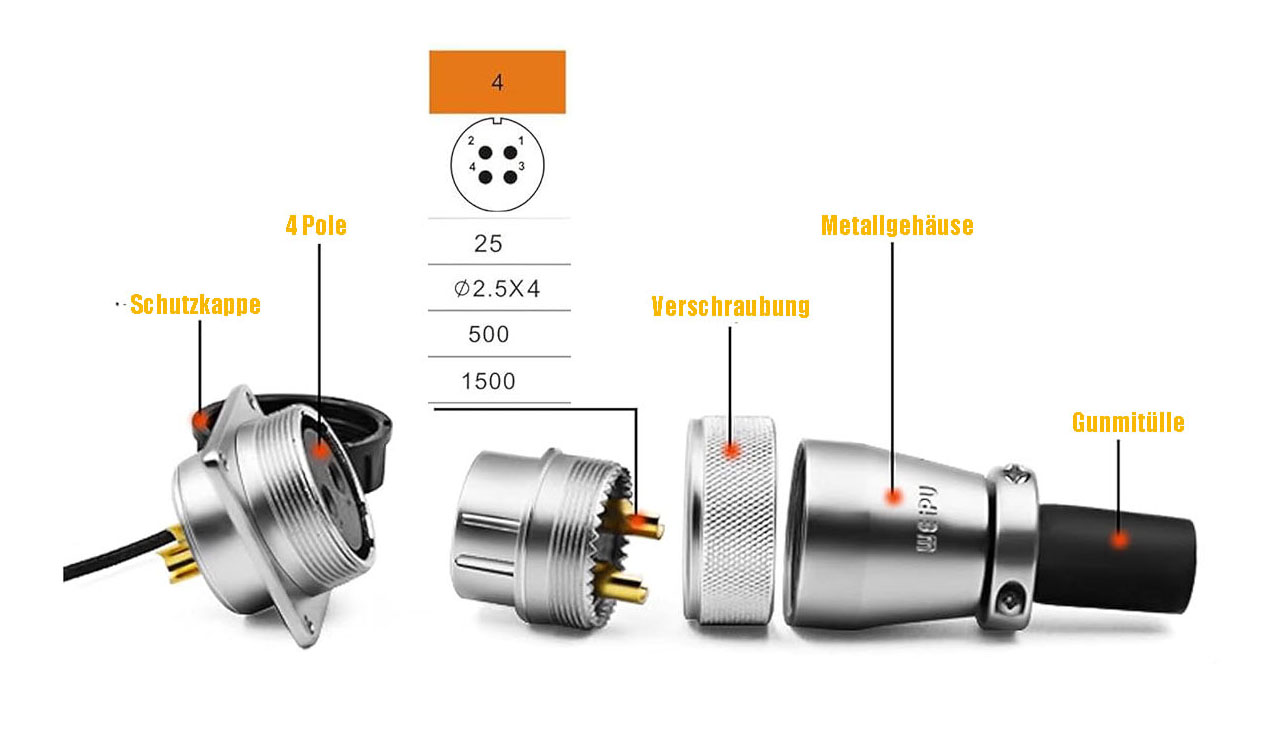

MotorStecker

Die Encoderleitung:
Diese Leitung ist 5 polig ausgeführt.
Von der Servodrive mit Firewirestecker gehen wir auf den 5 poligen Stecker.

Signale:
PIN1: D+
PIN2: D-
PIN3: 5 Volt
PIN4: 0 Volt
PIN5: PE



Encoderstecker
