Die Pneubox ist für den Betrieb von HF Spindeln mit automatischem Werkzeugwechsel vorgesehen.
Es dient zur getrennten Schaltung des Lösedrucks, der Kegelblasluft und der pneumatischen Rückstellung der Spindel.

Pneubox mit Drucküberwachung

Wartungseinheit für Luftgekühlte Spindeln mit DrucküberwachungFür alle die keinen sicheren Luftdruck haben und auf Nummer sicher gehen wollen.Mittels Einstellschraube kann der benötigte Druck eingestellt werden. Dieses Signal wird dann auf die Steuerung aufgelegt und kann dann mittels Makro eine Alarmmeldung ausgeben. So sichern Sie Ihre Maschine gegen Bruch.Besteht aus folgenden Bauteilen:- 1 x Elektrisches pneumatisches Dreifach-Magnetventil mit Halbautomatischer Abfluss, 5 μm Filterleistung- 1 x Druckluft Filterregler - 5 μm Filterleistung- Elektrisches pneumatisches Dreifach-Magnetventil-1 x Drucküberwachung- Schaltschrank Abmessungen 350 x 500 x 190 mm- Schutzklasse IP54

799,00 €*

Pneubox

Wartungseinheit für Luftgekühlte SpindelnBesteht aus folgenden Bauteilen:- 1 x Elektrisches pneumatisches Dreifach-Magnetventil mit Halbautomatischer Abfluss, 5 μm Filterleistung- 1 x Druckluft Filterregler - 5 μm Filterleistung- Elektrisches pneumatisches Dreifach-Magnetventil- Schaltschrank Abmessungen 350 x 500 x 190 mm- Schutzklasse IP54

749,00 €*

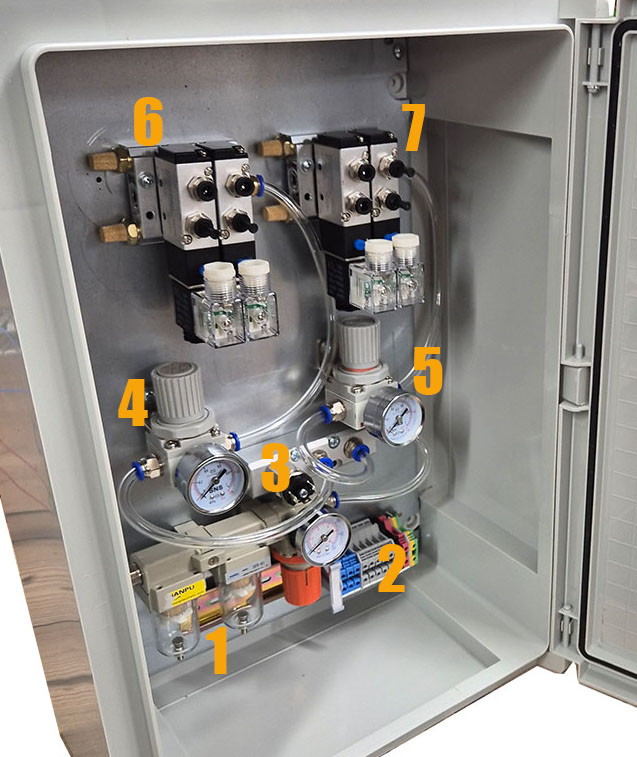

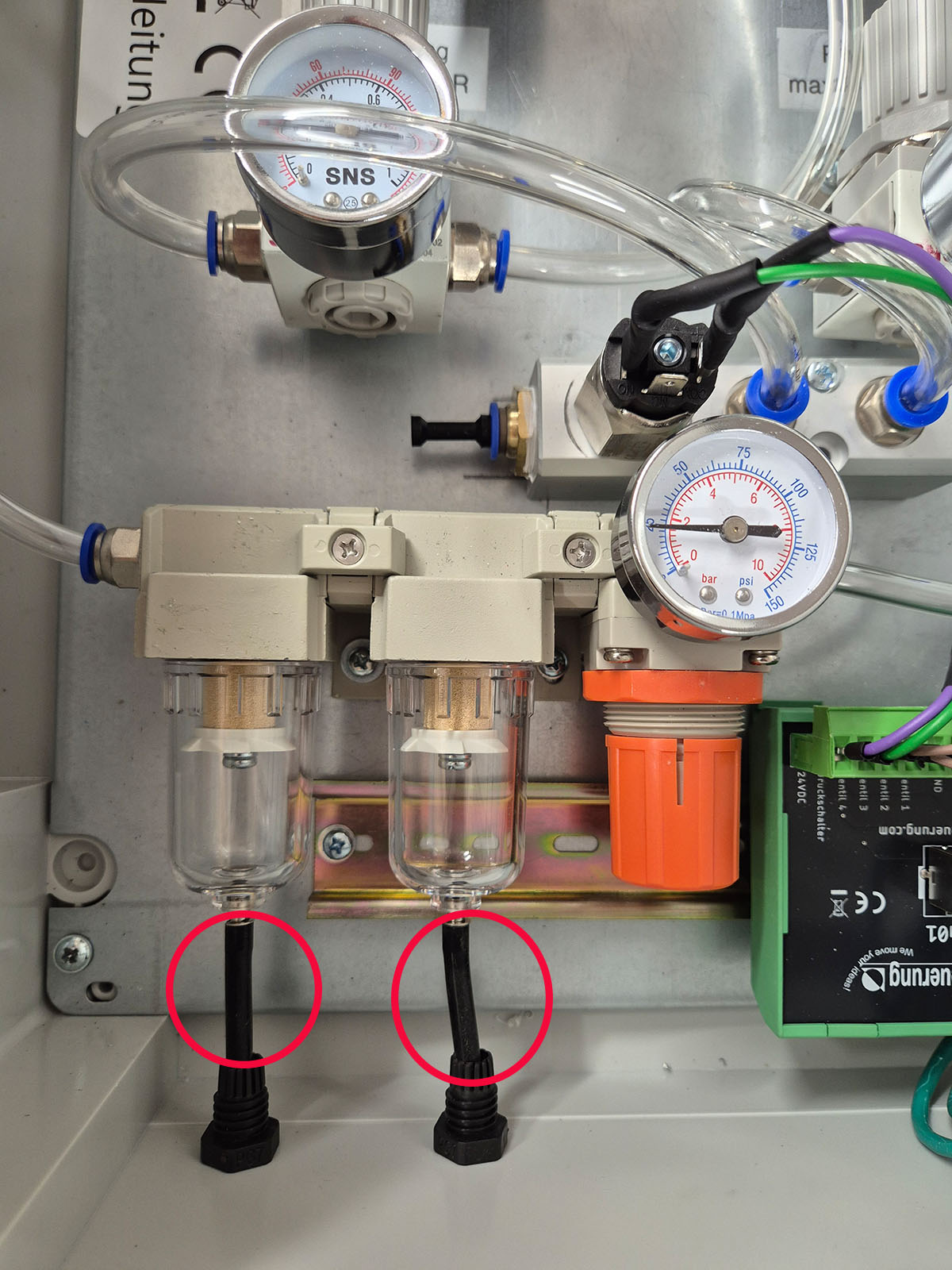

Hier in der Übersicht sehen Sie die Bauteile die wir verbauen.
1. Eingangsdruckregler mit Feinfilter und Wasserabscheider
2. Anschluss Spannungsversorgung - Sensorik
3. Drucksensor
4. Druckregler Klemmung lösen / Schließen
5. Druckregler Kegelausblasluft
6. 2 x 5/2 Wegeventil für Klemmung öffnen und schließen
das freie Ventil kann für andere Anwendungen genutzt werden ( Achtung beachten Sie den Eingangsdruck vom Ventilblock (Druckregler 4)
7. 2 x 5/2 Wegeventil für Kegelausblasluft , das freie Ventil kann für andere Anwendungen genutzt werden ( Achtung beachten Sie den Eingangsdruck vom Ventilblock (Druckregler 5)

Bild zeigt die Pneubox mit normalen Anschlussklemmen

In kürze mehr

Schaltplan Pneubox

Pneubox_mit Druckschalter und Platinen Pneu01

Selbstverständlich haben wir auch an alle gedacht die das CNC Connect System von uns haben. Mittels Patchkabel einfach und schnell verdrahten.

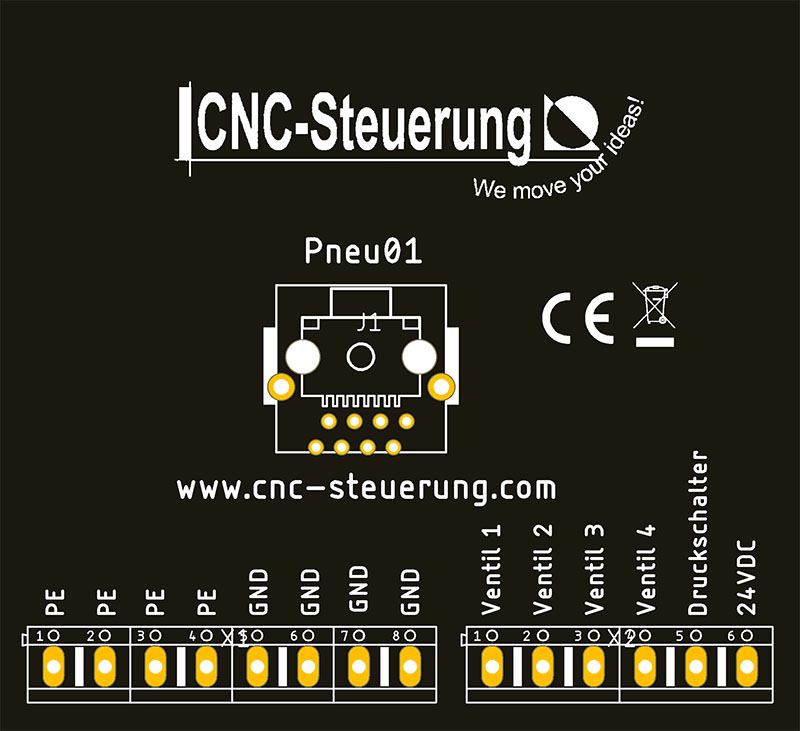

Unten im Bild sehen Sie die Zentrale Platine in der Pneubox. Diese haben wir schon angeschlossen.

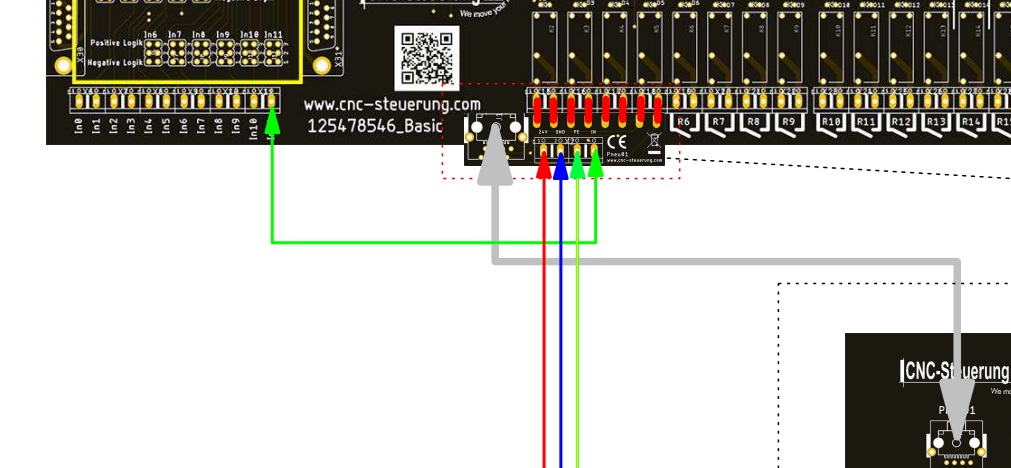

Sie schließen einfach das Patchkabel an und gehen mit diesem Kabel auf die Adapterplatine an das CNC Connectsystem

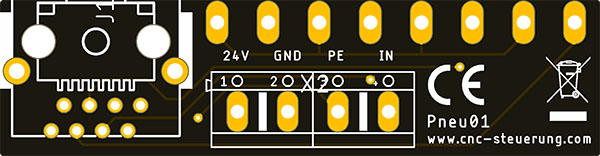

Diese kleine Platine übergibt die Signale an die Pneubox

Der Anschluss ist recht einfach.

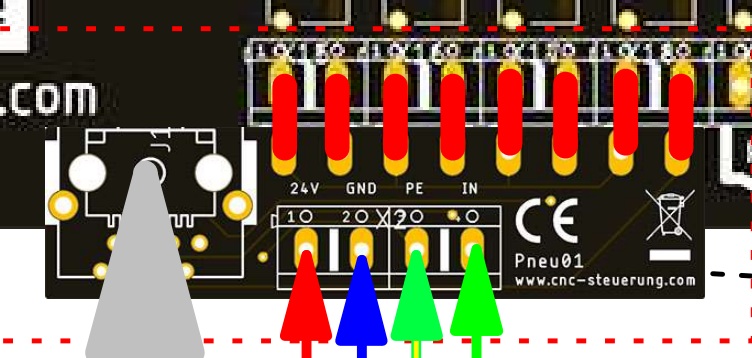

Stecken Sie die Platine in R2 bis R5 und schrauben Sie diese fest.
Wir empfehlen Ihnen R2 bis R5 um durch die RJ45 Buchse keine weiteren Relais mechanisch zu blockieren

Die Platine hat Drahtstifte die genau in die Schraubkontakte passen.
