Wabeco Drehmaschinensteuerung
Hier möchten wir Ihnen zeigen, wie einfach es ist unsere Steuerung an Ihre mit Schrittmotoren ausgestattet Wabecodrehmaschine anzuschließen.
Arbeiten an elektrischen Anlagen ist nur Fachkräften erlaubt, fragen Sie Ihren Elektriker des Vertrauens.

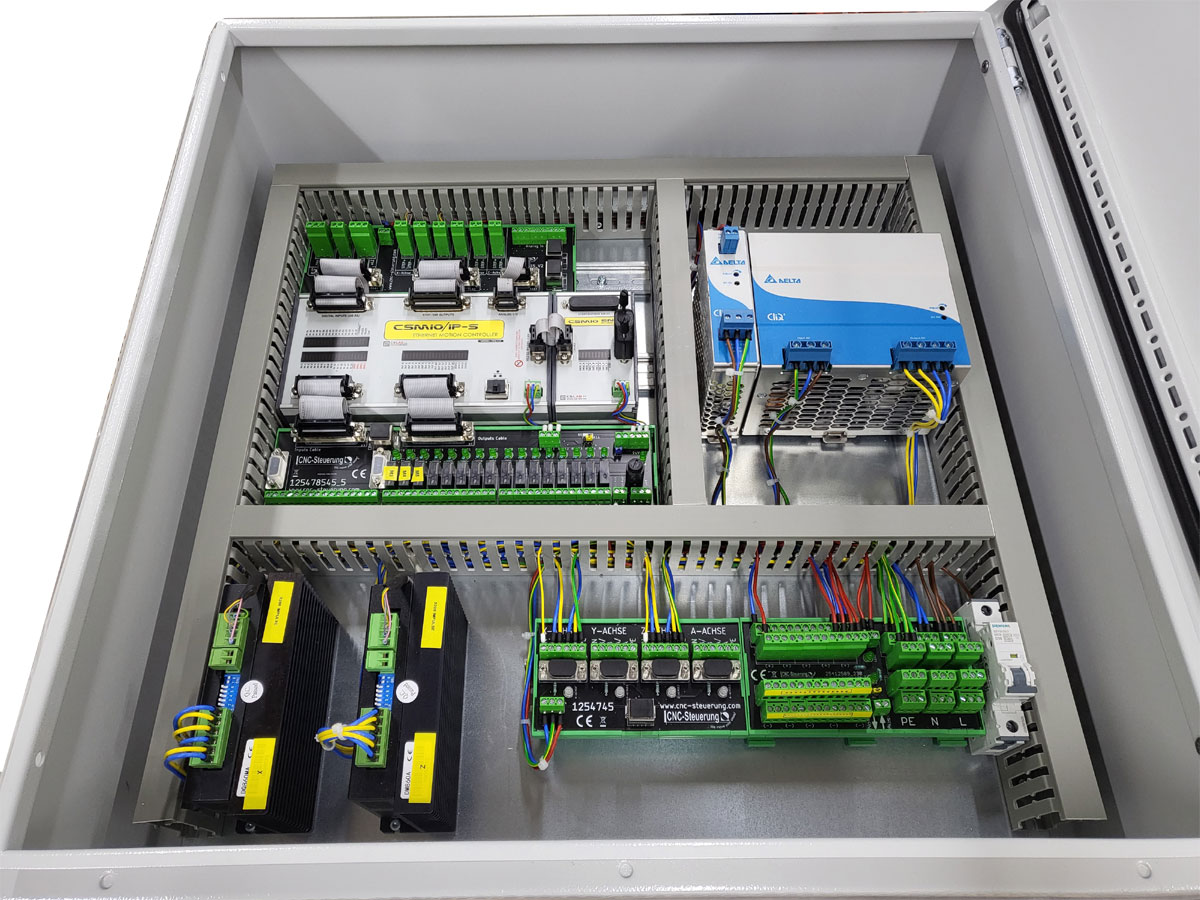

Unser Schaltschrank sieht wie folgt aus:
Entfernen Sie die Abdeckungen der X und Z-Achse (roter Ring) bei Maschinen mit Wechsler muss eine 3 Endstufe nachgerüstet werden. Der Schrittmotor wird dann an die A Achse angeschlossen.
(blauer Ring)

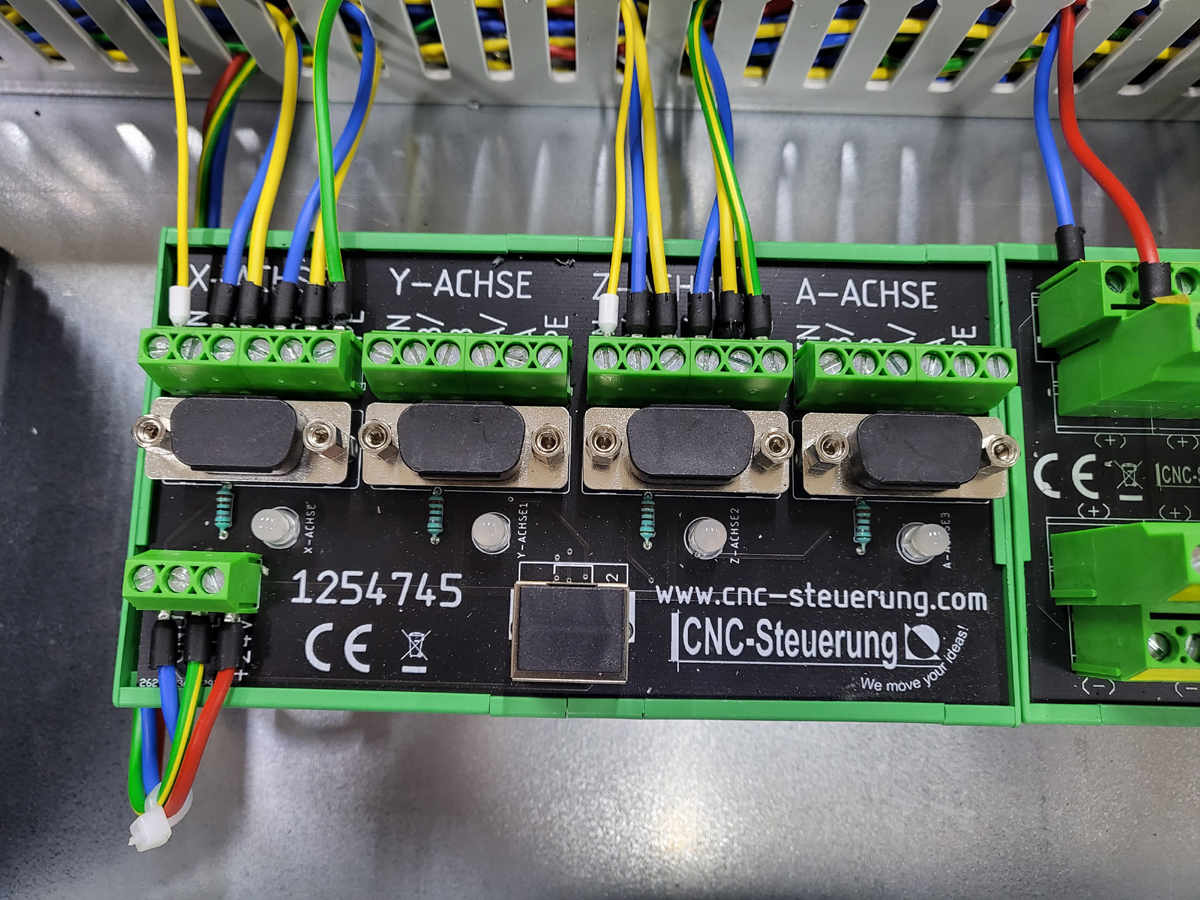

Stecken Sie die D-SUB Stecker der Maschine auf die entsprechende Achse auf und schrauben Sie diesen fest.
Z-Achse ist die Achse die zum Backenfutter fährt
X Achse ist die zur Drehmitte fährt.

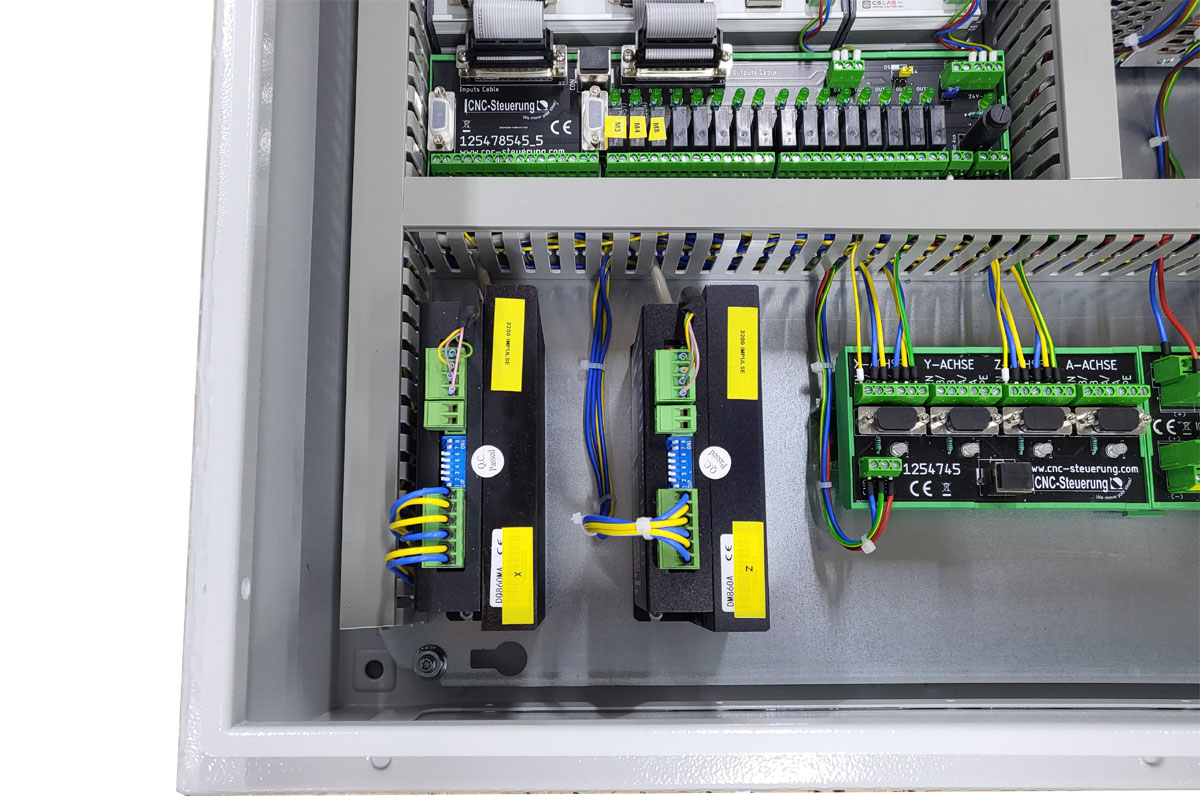

Die Achsen werden jeweils von einer Endstufe betrieben:
Die linke ist für X und die Rechte für die Z-Achse. Beide sind auf 6 Ampere eingestellt und haben eine Auflösung von 3200 Schritte je Motorumdrehung.
Die Referenzschalter Ihrer Maschine werden im 9 poligen Stecker der Maschine mit übergeben. Die Signale wurden für die
X-Achse dem Eingang 1
Z-Achse dem Eingang 2 zugewiesen.
Das grüne Kabel ist der Not Aus
Schließen Sie Ihren Not Aus der Maschine an unseren Not Aus an und ziehen Sie den Jumper.
Achtung: Es werden hier 24 Volt ausgeführt, das bedeutet Ihr Not Aus Schalter braucht 2 Kreise. Einmal für die 230 Volt Spannung zur Maschine und einmal für unseren Not Aus

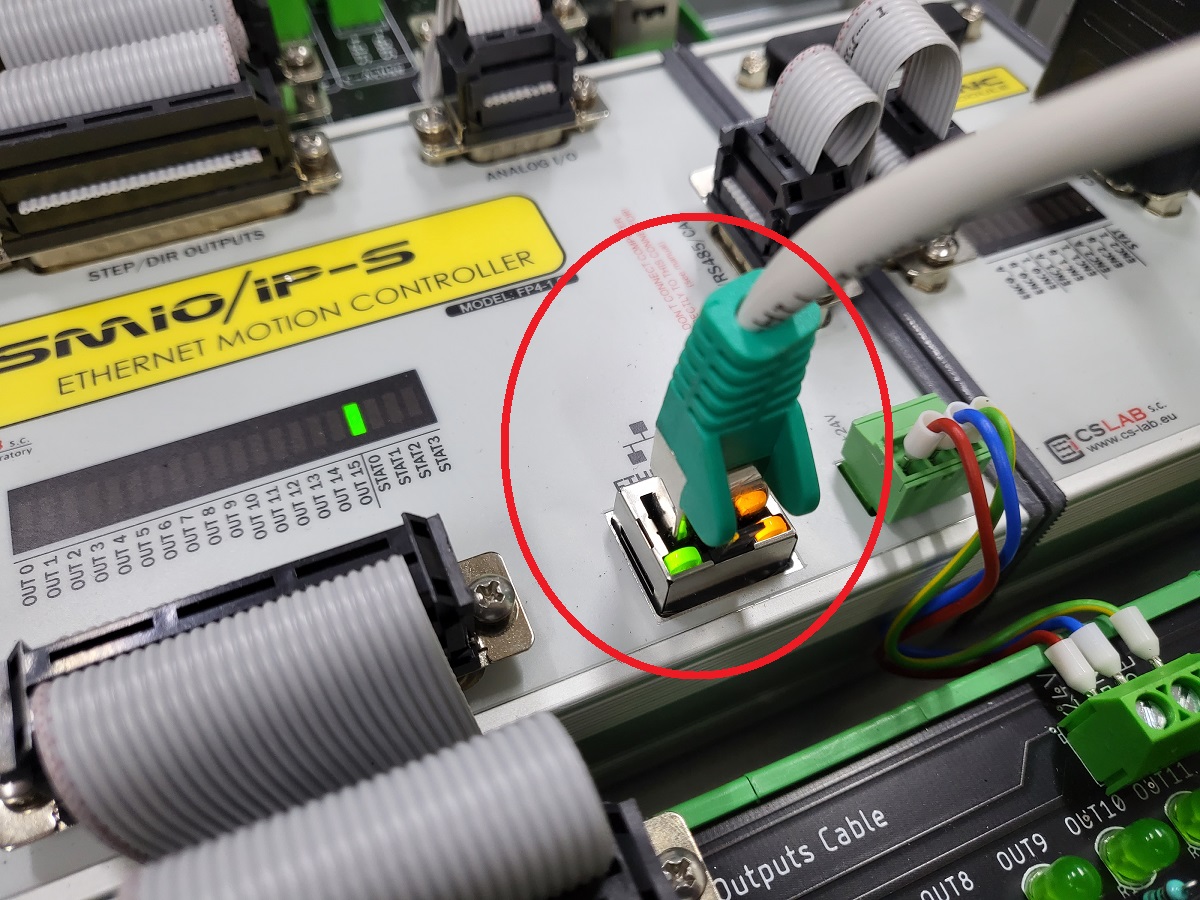

Stellen Sie die Netzwerkadresse auf:
Adresse IPV4: 10.1.1.1
Subnetmaske: 255.255.255.0
Sie können bis zu 4 Endstufen mit Step/Dir Signal anschließen, die Beschriftung zeigt Ihnen deutlich den Anschluss.
Wir haben in der Standardausführung, die Achse X und Z verdrahtet.
Die Analogen Signale für die Spindel (sofern vorhanden) können Sie an der Baugruppe oben rechts anschließen:
Für die analoge Spannung der Drehzahl nutzen Sie das GND-Signal uns den Out 0
Wer zwei Potis anschließen möchte kann die benötigen 1 Volt an +10 V für beide Potis abgreifen. Das GND-Signal können Sie auch hier direkt anlegen. Beide GND sind miteinander verbunden.
Für die Poti Eingänge nutzen Sie In1 und In2.

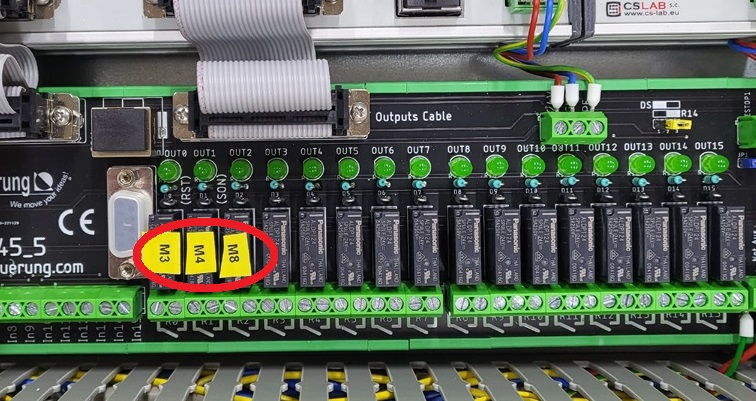

Insgesamt stehen Ihnen 16 Relais zu Verfügung. Diese Relais sind Schließer und potentialfrei ausgelegt. Die Zuweisung welcher Ausgang welche Funktion hat wird in der Software zugewiesen.
Das erste Relais hat den Ausgang 0 das zweite Relais den Ausgang 1 dann Ausgang 2 und so weiter.

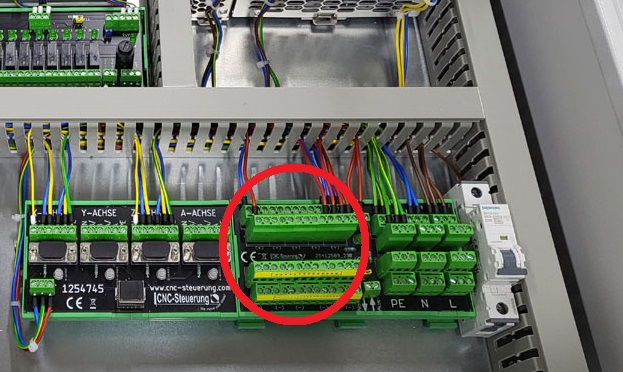

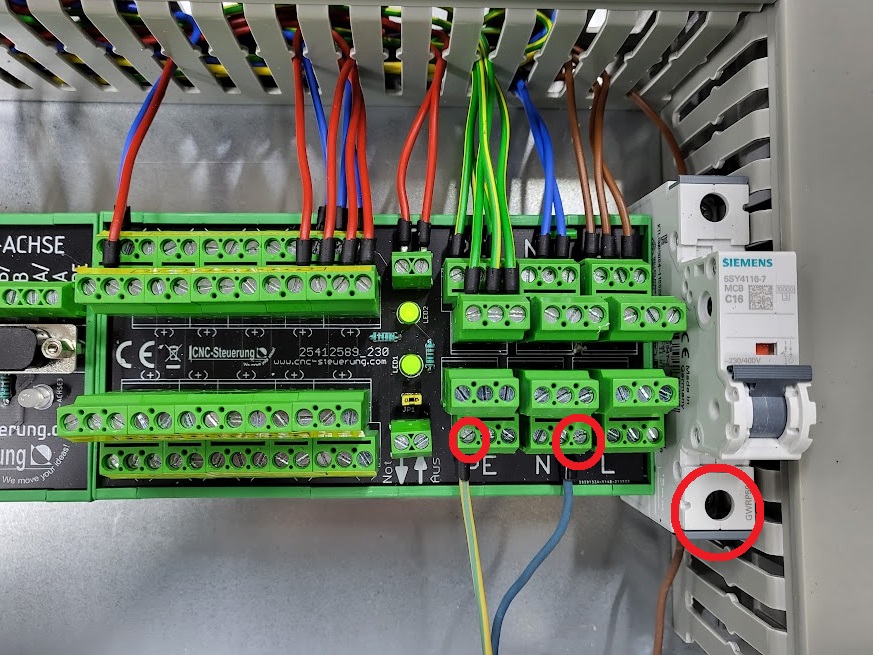

Greifen Sie vom Hauptschalter der Maschine die 230 Volt Spannungsversorgung ab, um diese mit dem:
L direkt an die Sicherung
N direkt an den Anschlussblock
PE direkt an den Anschlussblock
Beachten Sie das Sie Steuerung nur verdrahten dürfen wenn der Stecker der Maschine auch gezogen wurde!
1 x 24 VDC = Gleichstrom 24 Volt zur Spannungsversorgung der Logik und Schalter
1 x 24 VDC = Gleichstrom 48 Volt für die beiden Schrittmotorenendstufen
Die Klemmen sind deutlich beschriftet.
Sollten Sie unsicher sein. Nutzen Sie einen Multimeter!

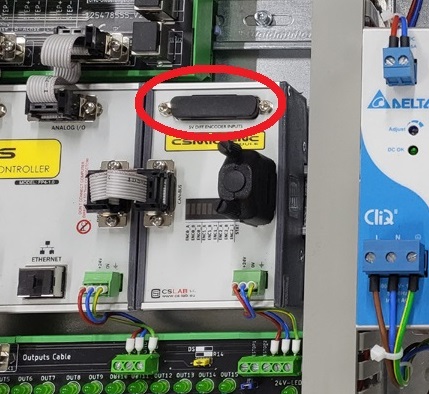

Schließen Sie hier Ihr Encoder an.

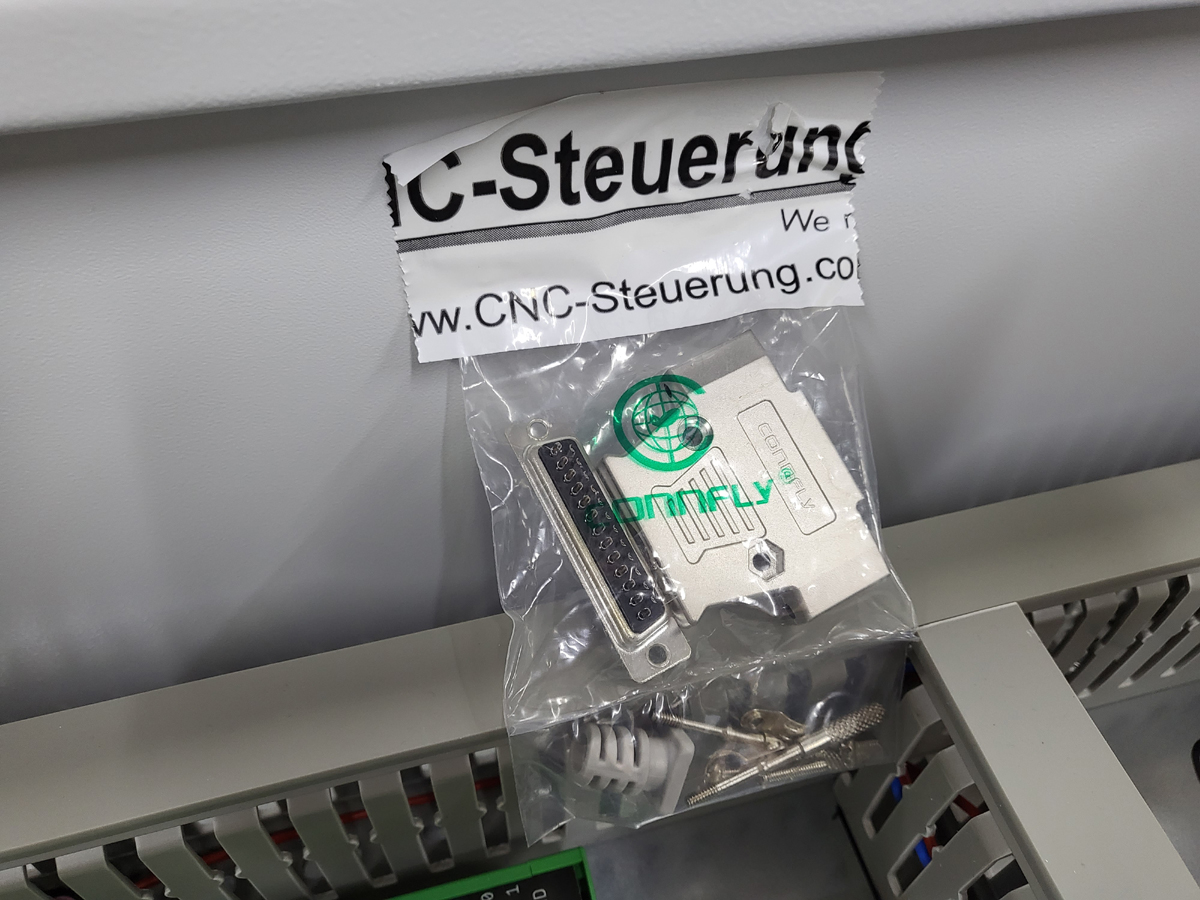

Wir liefern dazu ein Gehäusepaket mit.
