Wireless Handrad Not Aus Verdrahtung
Wie verdrahte ich den Not Aus an meinen Wirless Handrad?
Wir raten zu unserem Anschlussboard, so vermeiden Sie eine aufwendige Verdrahtung der einzelnen Signale.
Aber es gibt zwei Versionen:
- mit Anschlussboard
- ohne Anschlussboard
Ohne Anschlussboard:

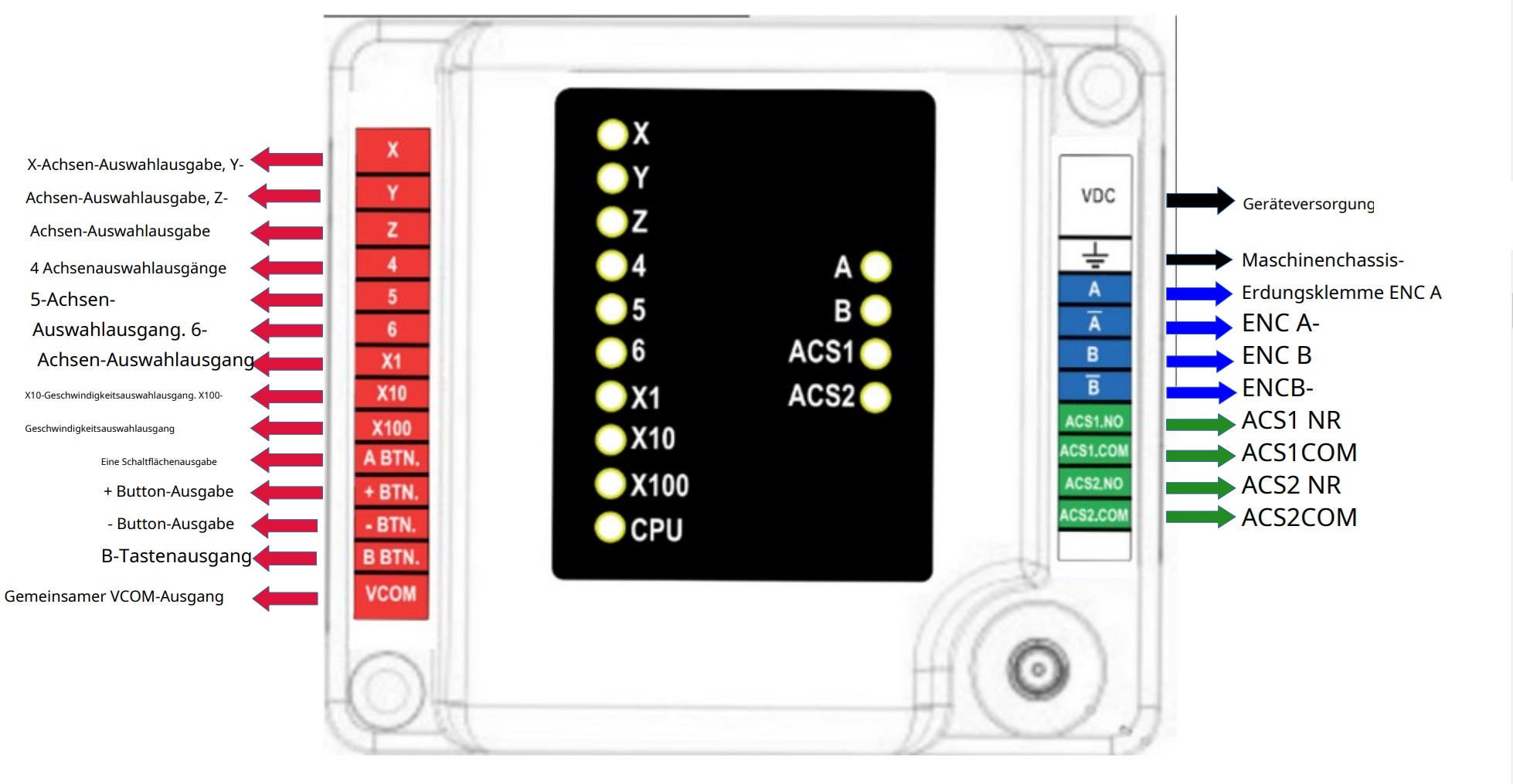

Legen Sie an ACS1 = 24 Volt DC an
An Klemme ACS1 NO kommen die 24 Volt von Not Aus heraus, wenn Sie den Not Aus drücken, fallen die 24 Volt ab. Um den Not Aus wieder zu reaktivieren, müssen Sie erneut den Zustimmbutton drücken.
Mit Anschlussboard:
Sie müssen am MPG Modul den ESTOP 2 freilassen. Der Kontakt ASC1NO kommt an ESTOP1 heraus. Die Spannungsversorgung der Klemme an ACS1 wird intern in den Platinen verdrahtet.
Das HW10100-1 Anschlussboard ist die perfekte Ergänzung für Ihr Wireless-Handrad: zuverlässig, kompakt und einfach zu installieren. Entwickelt für präzise Steuerung und nahtlose Kommunikation zwischen Handrad und CNC-Steuerung, bietet es stabile Funkverbindungen, geringe Latenz und robuste Elektronik für lange Lebensdauer – ideal für Werkstätten, Fertigungslinien und Feinmechanik.HauptvorteileEinfache Plug-&-Play-Integration mit gängigen CNC-SystemenStabile drahtlose Verbindung für exakte Achs- und FeedsteuerungKompakte, robuste Bauweise für raue ProduktionsumgebungenMinimierte Latenz für flüssige, präzise BewegungenSchnellere Einrichtung, weniger StillstandzeitenSteigern Sie die Ergonomie und Effizienz Ihrer CNC-Bedienung: Mit dem HW10100-1 Anschlussboard wird das Wireless-Handrad zum zuverlässigen Werkzeug für präzise manuelle Eingriffe und Rüstzeitenverkürzung.Das Set besteht aus drei Bauteilen- Einsteckplatinen für die beiden seitlichen Steckern- Zentrales Anschlussboard mit zusätzlichen Ausgängen für die 3 freien Button - Zentrale StromversorgungLieferumfang:2 x Anschlussleiste mit Flachbandkabel1 x Anschlussboard zum direkten Aufstecken auf das MPG ModulLieferung ohne MPG Modul

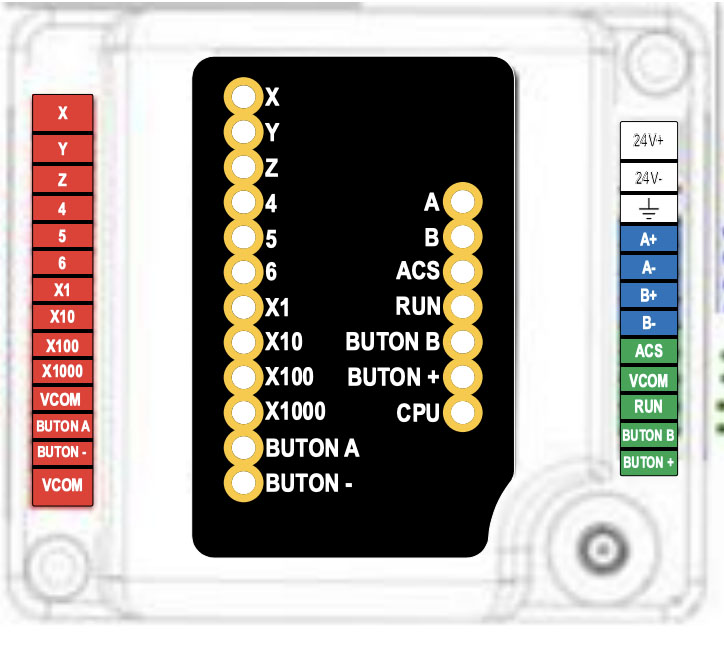

Da wir auch Anwendern ohne unsere Controller anbieten, wurden einige Änderungen vorgenommen, was es notwendig macht die Adapterplatine zu überarbeiten
